PK桶前视镜气阀调节连接结构件

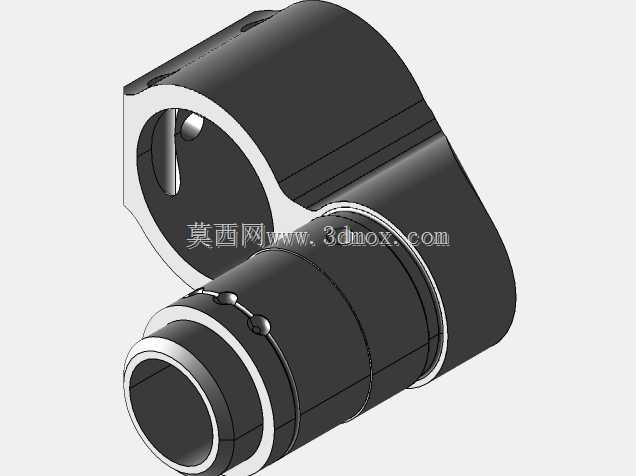

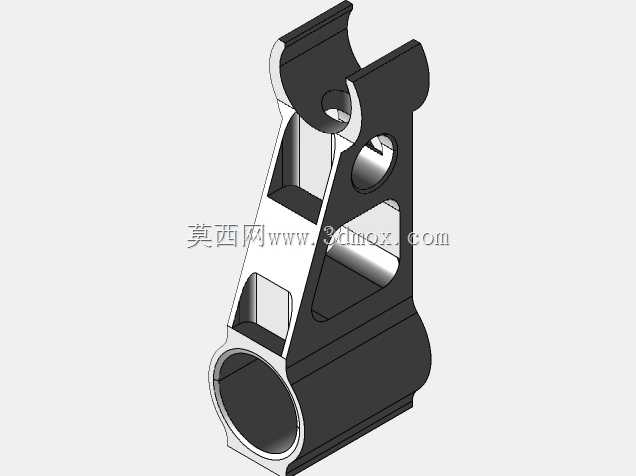

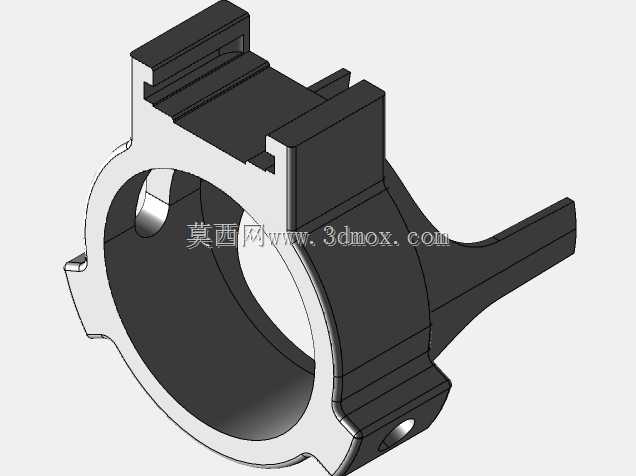

　　该结构件属于气动系统配套的集成式连接承载部件，主要应用在小型高压储气瓶组的气路控制单元中，承担前视镜安装定位、气阀固定支撑、气路通道衔接的多重作用，常见于便携气动设备、应急呼吸装置、小型高压供气终端的配套组件中。从实际工况适配角度看，这类零件需要同时满足结构承载和气路密封的双重要求，设计阶段首先要梳理各外接部件的安装约束：下端的大直径通孔为气路对接端，需要和气瓶出气端的阀体形成同轴配合，孔位内壁的加工公差控制在IT7级，配合端面预留0.8mm的密封垫圈安装沉台，避免高压气体从衔接位置泄漏。上部的弧形卡槽结构用于固定前视镜组件，卡槽的曲率半径和前视镜安装座的外圆完全匹配，卡槽两侧的镂空减重槽并非单纯为了降低重量，

　　而是预留了安装时的弹性变形余量，当紧固件锁紧时，槽位可以产生微小形变让卡槽和安装座完全贴合，避免硬接触导致的应力集中，同时也减少了整体材料用量，降低零件的整体自重。侧面的横向通孔为气阀调节杆的穿装位，孔位轴线和下端气路通道的轴线呈空间垂直交错，孔位边缘做了R1.2的圆角过渡，避免调节杆往复动作时被锐边划伤密封胶圈。零件的整体壁厚做了差异化设计，气路通道周边的壁厚保持在4.5mm，满足12MPa工作压力下的强度要求，非承载区域的壁厚控制在2mm，在保证结构刚性的前提下尽可能压缩整体重量。安装边界方面，零件下端的对接端面到上部卡槽顶端的总高度为68mm，整体最大宽度为32mm，侧面调节杆安装位的突出量为8mm，

　　安装时不需要额外预留过大的操作空间，可以直接集成在小型气瓶的阀组区域，不会和周边的护罩、绑带等部件产生干涉。设计过程中特意将所有的棱边做了倒钝处理，外露边的圆角统一为R0.5，避免安装维护时划伤操作人员，同时也减少了应力集中点，提升零件在反复充放气带来的交变载荷下的疲劳寿命。从装配逻辑上看，该零件将原本需要三个独立支架完成的前视镜固定、气阀支撑、气路转接功能集成在单一结构件上，减少了阀组的总零件数量，降低了装配环节的累计误差，也减少了潜在的密封泄漏点。零件的材质适配范围较广，采用铝合金加工时可以满足轻量化便携设备的需求，采用不锈钢加工时可以适配腐蚀性气体介质的使用场景，两种材质下的结构尺寸完全通用，

　　不需要针对材质调整安装孔位和配合尺寸。在实际使用过程中，该结构件不需要额外做表面处理，铝合金材质做硬质阳极氧化后即可满足耐磨和防腐蚀要求，不锈钢材质做钝化处理即可适配医用级供气场景的洁净要求。零件的受力路径经过优化，气瓶端的支撑力通过下端的筒状结构直接传递到上部的卡槽和侧面的阀安装位，没有多余的受力转折，在1.5倍额定工作压力的静压测试下，零件的最大变形量不超过0.02mm，不会影响气阀的调节精度和前视镜的观察视野。
