多级伸缩式格构桁架桅杆结构设计

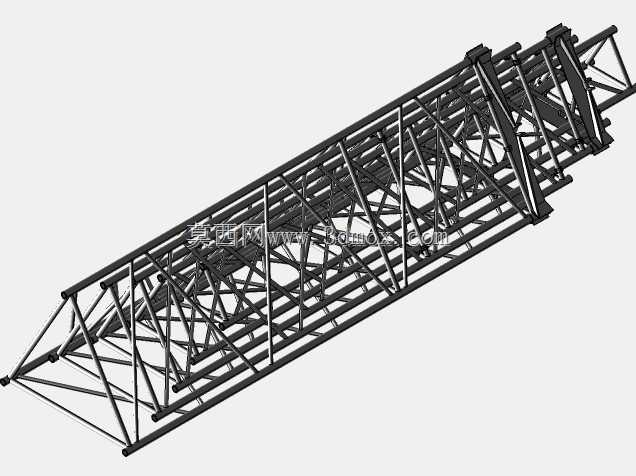

　　做通讯基站临时布点、野外应急通讯架设、赛事活动临时信号覆盖的工程人，多半都跟伸缩式格构桅杆打过交道，这类结构的核心优势就是运输状态下占用空间极小，展开后能快速达到指定架设高度，不需要依赖大型吊装设备就能完成现场部署，适配山地、滩涂、城市楼顶等多种复杂作业场景。从结构形式来看，这款格构桅杆采用多节嵌套的空间桁架设计，单节段主弦杆采用等边角钢拼接，腹杆采用小截面角钢按三角腹杆体系布置，相比实腹式伸缩臂，在同等自重下截面回转半径更大，长细比控制更优，抗风载、抗侧向倾覆的性能表现更突出，完全能满足顶部挂载通讯天线、小型气象监测设备、临时照明模组的载荷要求。

　　设计这类伸缩桅杆的时候，首先要卡的就是收缩状态的外形边界，单节段的截面尺寸要严格匹配嵌套间隙，既要保证相邻节段伸缩滑动时无卡滞，也要控制配合间隙避免伸出后出现过大的初始晃动量，每节段的端部都设置有定位锁止结构，伸出到位后能通过插销或者偏心锁紧机构实现节段间的刚性固定，避免受载后出现节段回缩。主弦杆的拼接节点全部采用相贯线焊接，腹杆与主弦杆的连接位置避开应力集中区域，所有外露的杆件端部都做了倒角封边处理，避免运输、架设过程中划伤作业人员，也能减少杆件端部的应力腐蚀风险。

　　从安装适配性来说，底部节段预留有标准法兰连接孔位，可以直接和预制的混凝土基础、车载安装底座或者楼顶配重基座对接，不需要额外做过渡转接件，基础连接孔的孔位间距按照通用通讯塔架的安装规范设置，能兼容市面上多数主流的桅杆固定基座。伸缩驱动可以选择手动绞盘牵引或者小型电动卷扬驱动，节段内部预留有牵引绳的走绳通道，导向滑轮布置在每节段的上端内侧，牵引过程中绳索不会和腹杆发生剐蹭磨损，长期使用的维护成本更低。

　　结构受力层面，格构式的截面设计让风阻系数比同规格的实腹钢管桅杆低40%左右，在沿海高风速区域或者高原大风环境下使用时，结构所受的水平风载荷更小，对应的基础配重要求也能相应降低，特别适合快速部署的临时作业场景。每节段的腹杆布置都经过受力优化，在挂载点对应的截面位置额外增加了横向加劲肋，避免局部挂载载荷过大导致主弦杆出现局部屈曲，节段间的滑动配合面设置有耐磨衬垫，反复伸缩作业时不会出现金属硬摩擦，能有效延长结构的使用寿命。

　　实际现场作业时，这类伸缩桅杆不需要复杂的预组装，运输状态下所有节段都收缩在底部节段内部，整体长度仅为最大伸展高度的六分之一左右，普通的小型货运车辆就能完成转运，现场架设时只需要2到3名作业人员配合，半小时内就能完成从架设到锁止固定的全流程，相比传统的固定式桁架塔，部署效率提升非常明显，而且任务完成后可以快速收缩转运，不会在作业现场留下固定构筑物，完全符合临时通讯、应急抢险类项目的快速转场需求。结构表面按照户外使用要求做了热浸镀锌处理，杆件焊接位置都做了防腐补涂，在户外长期使用时不会出现大面积锈蚀，日常维护只需要定期检查锁止机构的可靠性和牵引绳的磨损情况即可，运维难度很低。
