复杂外形转角饰面铣削加工练习构件

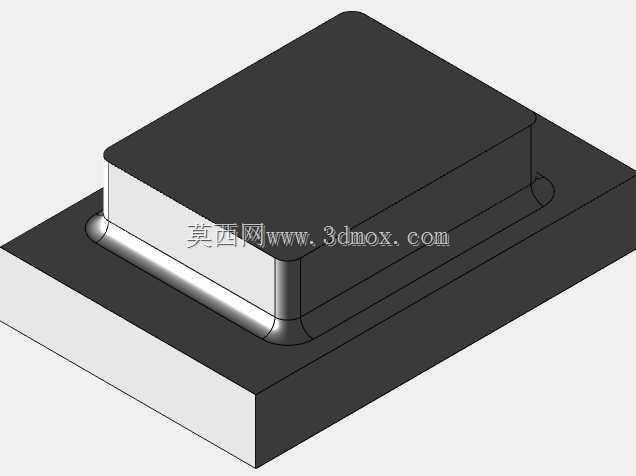

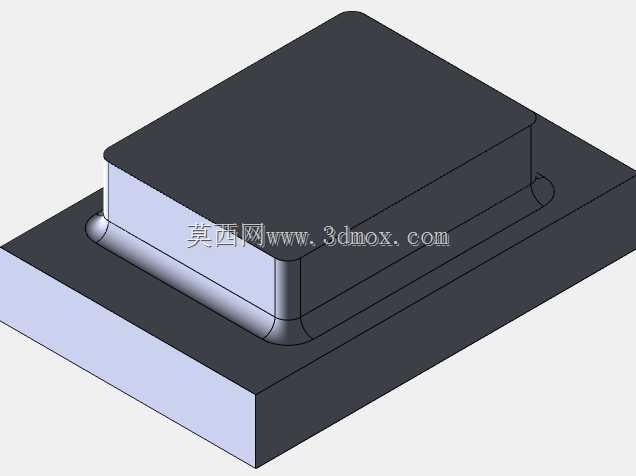

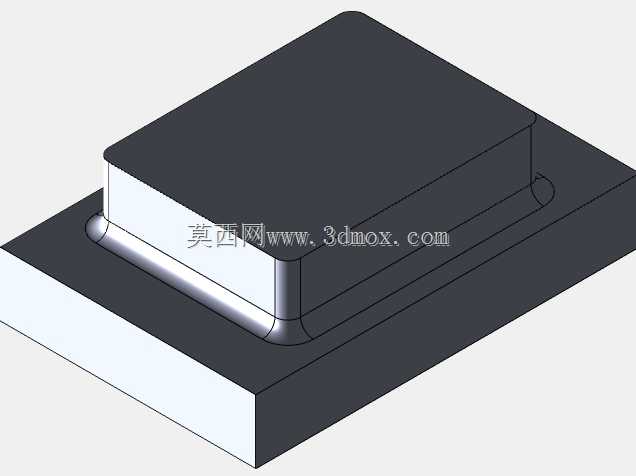

　　这类转角饰面构件，在通讯设备壳体、手持终端类产品的边角过渡结构中十分常见，日常接触的工业通讯终端、便携检测设备的边角防护与装饰结构，多采用这类带圆弧过渡的层级转角设计，既能够消除锐边带来的装配划伤风险，也能优化壳体拼接处的视觉整体性，避免硬直角带来的磕碰应力集中问题。从结构本身来看，该构件采用双层台阶式布局，底层为安装基准面，整体呈矩形平板结构，上层为凸起的功能饰面块，两层之间的转角位置采用连续变半径圆角过渡，而非单一固定半径的圆弧，这也是其外形被定义为复杂外形的核心原因——这类过渡曲面需要同时衔接三个互相垂直的平面，曲面的G2连续性直接影响最终加工后的表面质感，若曲面衔接存在拐点，铣削加工后会出现明显的接刀痕，

　　后续抛光工序也无法完全消除瑕疵。在实际加工场景中，这类构件多采用数控铣床进行精加工，粗加工阶段可先采用大直径平底刀去除大部分余量，预留0.3-0.5mm的精加工余量，针对转角位置的狭窄区域，需要换用小直径球头刀进行清角加工，避免大刀具在转角处出现过切或者残留余量过大的问题。设计这类结构时，首先要确定底层安装面的边界尺寸，需匹配对应通讯设备壳体的安装槽位公差，通常安装面的平面度要求控制在0.02mm以内，保证装配后不会出现翘曲缝隙；上层凸起块的高度需要根据壳体的层叠装配关系确定，不能超出整机的外形尺寸边界，避免和其他装配组件产生干涉。转角处的曲面设计不能只追求视觉效果，需要同步考虑加工工艺的可行性，若圆角半径小于所选加工刀具的半径，

　　会直接导致加工无法到位，需要额外安排电加工工序，大幅提升制造成本，因此设计阶段就需要将曲面的最小曲率半径和工厂现有刀具库的参数做匹配，平衡外观效果和加工经济性。从安装边界来看，底层平板的侧边需要和设备壳体的安装槽侧壁保留0.05-0.1mm的装配间隙，方便涂胶或者卡扣装配，上层饰面块的侧边需要和壳体上盖的开口边缘对齐，错位量不能超过0.1mm，否则会出现明显的装配断差，影响产品的外观品质。这类结构作为铣削加工的练习模型，能够帮助从业者掌握多面衔接曲面的建模思路，理解曲面连续性对加工效果的影响，熟悉粗精加工的工序排布逻辑，尤其是转角位置的余量分配和刀具选择逻辑，在实际的通讯产品结构设计、精密零部件加工场景中，

　　这类转角过渡结构的处理能力，直接体现了结构工程师和工艺工程师的实操水平。很多新手在设计这类结构时，容易直接采用直角拼接后统一倒圆角的方式，往往会出现圆角断裂、曲面扭曲的问题，正确的设计思路应该是先搭建整体的层级块体，确定各部分的尺寸基准，再通过边界混合、曲面填充的方式构建过渡曲面，逐个检查曲面的曲率分布，确保没有曲率突变的区域，之后再将曲面实体化，完成整体结构的构建。加工环节中，这类构件的装夹也需要特别注意，因为底层平板厚度较薄，若采用台钳直接夹持，容易导致工件变形，加工后松开夹具会出现回弹变形，平面度超差，通常需要采用真空吸盘装夹，或者使用工艺凸台的方式进行固定，加工完成后再去除工艺凸台，保证加工过程中工件的受力均匀，不会产生装夹变形。此外，这类转角饰面的表面通常需要做阳极氧化或者喷涂处理，因此加工后的表面粗糙度需要控制在Ra1.6以下，避免表面刀纹过于明显，影响后续表面处理的效果，精加工时的进给速度和主轴转速也需要根据所选刀具的材质和工件材料做匹配，避免出现振纹，影响表面质量。
