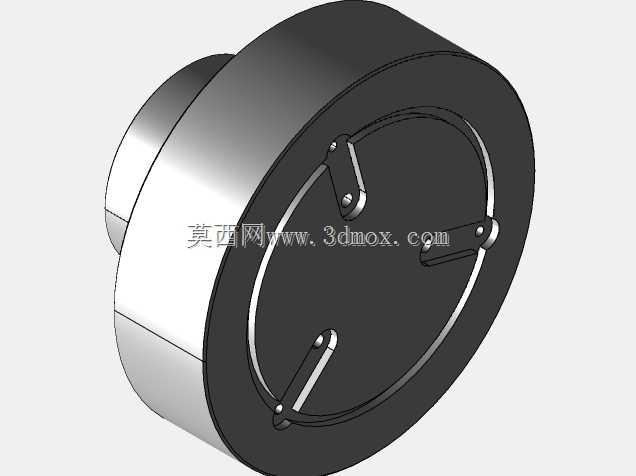

车铣复合加工三爪卡盘结构练习件

　　该结构件是面向车铣复合加工实操训练设计的典型练习工件，核心还原了机加工车间常用的三爪自定心卡盘前端装夹结构特征，可直接用于多轴机床编程走刀路径验证、工序排布逻辑训练场景。从实际加工场景来看，这类练习件完全复刻了量产卡盘类零件的加工难点：外圆与端面的垂直度要求、三个均布卡爪槽的等分精度、铰接销孔的位置度公差，都是日常加工法兰类、盘类工装时经常遇到的工艺节点，新手编程时很容易在卡爪槽的圆弧过渡处出现过切，或是在销孔加工时因为工件装夹刚性不足出现振纹，通过该练习件的全流程加工模拟，能快速掌握盘类零件的粗精加工余量分配、刀具选型逻辑。

　　从功能特性上看，该结构保留了三爪卡盘最核心的装夹联动特征：三个卡爪沿端面环形槽均布，通过铰接销与内部的盘丝结构配合实现同步定心，练习件虽然简化了内部的盘丝螺纹结构，但完整保留了外部卡爪的安装槽、销孔定位基准、端面止口的配合特征，完全可以用来验证卡爪开合动作的运动干涉情况，也能作为工艺讲解时的具象化演示模型，帮助刚接触机加工的操作人员理解自定心卡盘的装夹原理。

　　设计思路上完全遵循实际加工的工艺顺序排布特征：首先完成外圆与基准端面的粗车，留0.2mm的精车余量，保证后续铣削工序的装夹基准统一；三个卡爪槽采用120°等分圆周排布，槽宽与卡爪的配合间隙控制在0.02-0.03mm，既保证卡爪滑动顺畅，又不会出现过大的旷量影响定心精度；铰接销孔与卡爪上的安装孔采用同轴度公差约束，装配后销子能顺利穿入，不会出现卡滞。外形上采用阶梯轴加盘体的经典结构，小端外圆是车床装夹的夹持位，大端盘体是功能结构的承载面，整体最大外圆尺寸适配常规数控车床的三爪卡盘装夹范围，不需要制作专用工装就能直接上机加工，安装边界完全匹配常见的立式加工中心工作台T型槽间距，一次装夹就能完成所有铣削、钻销工序，不需要二次翻面找正，能有效减少练习时的辅助时间。

　　实际训练过程中，该工件可以覆盖从车削到铣削的多工序内容：粗车外圆端面时练习外圆车刀的进给参数匹配，精车时练习线速度与表面粗糙度的对应关系；铣削卡爪槽时练习环形槽的螺旋下刀路径、侧壁精修的走刀方式；钻削铰接销孔时练习点位加工的定位精度控制、孔口倒角的工艺处理。和常规的方块、圆棒练习料不同，该结构带有明确的功能特征，加工完成后可以直接装配成简易的卡盘模型，直观验证加工精度是否达标，比如三个卡爪是否能同步滑动、销孔是否同轴、端面跳动是否在允许范围内，相比无特征的练习件更能反馈加工过程中存在的工艺问题，也能帮助编程人员熟悉盘类带槽零件的加工逻辑，避免在实际加工量产零件时出现工艺失误。
