车铣复合加工异形轴类练习工件结构

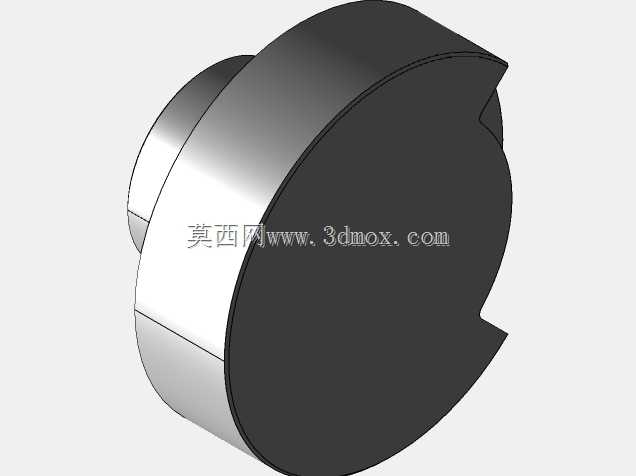

　　在常规机械加工实训场景里，这类带侧部缺口的轴类结构，是衔接普通车削与三轴铣削工艺的典型练习载体，很多刚接触复合加工的操作人员，都会从这类结构入手，建立工序衔接的基本逻辑。从结构本身来看，工件主体为回转体构型，大端外圆为主要装夹基准，小端轴颈可作为尾座顶尖支撑位，加工时先通过车床完成外圆、端面的回转面加工，保证同轴度与圆柱度公差，再转铣床或加工中心完成侧部两个对称缺口的铣削，缺口的定位基准直接依托已加工的大端外圆与端面，减少二次装夹带来的基准偏移误差。这类练习件的设计没有冗余的复杂曲面，所有特征都围绕工艺训练点设置：回转面部分训练外圆车削的走刀参数匹配、刀尖圆弧补偿的应用，缺口部分训练铣削的平面加工、轮廓走刀、垂直面接刀的精度控制，

　　两个缺口的对称度要求，也能让练习者掌握找正、坐标系设定的基本操作逻辑。从安装边界来看，工件大端直径可适配常规三爪卡盘的装夹范围，小端轴颈尺寸匹配标准活顶尖的锥孔支撑尺寸，不需要定制专用工装，普通教学型车床、立式铣床就能完成全工序加工，不需要依赖高端五轴设备，非常适合基层加工技能的实训场景。在实际生产中，这类带缺口的轴类结构也常出现在传动定位组件里，侧部的缺口可以作为止转定位面，配合拨叉或定位销实现周向固定，相比键槽连接，这种缺口结构的加工工序更短，在低载荷、定位精度要求适中的传动场景里应用广泛，比如小型设备的传动轴、手动调节机构的定位轴，都会用到类似的结构形式。设计这类练习件的时候，特意将回转体与平面铣削特征结合，

　　没有设置过小的内圆角或薄壁结构，避免新手操作时因为参数不当出现崩刀、工件变形的问题，缺口的深度与宽度设置也匹配常规立铣刀的加工范围，不需要换用特殊刀具就能完成加工，能让练习者把注意力集中在工序衔接、基准找正、参数匹配这些核心技能点上，而不是耗费精力应对特殊结构的加工难点。从尺寸链角度看，工件的轴向尺寸以大端端面为主要基准，小端轴颈的长度、缺口的轴向位置都从这个基准标注，减少尺寸换算带来的误差，径向尺寸以外圆轴线为基准，缺口的对称度、深度都围绕轴线设定，符合常规机械加工的尺寸标注逻辑，也能让练习者建立正确的工艺基准意识。很多加工实训中，这类工件还会被用来训练工序检测能力，加工完成后需要用千分尺检测外圆尺寸公差，

　　用百分表找正检测缺口的对称度，用刀口尺检测铣削平面的平面度，把加工与检测环节结合起来，形成完整的工艺闭环。不同于生产线上的量产零件，这类练习件的所有特征都服务于技能训练目标，没有多余的装饰性结构，每一个面、每一个尺寸公差的设置，都对应一项具体的加工操作技能，能帮助初学者快速建立车铣复合加工的基本认知，理解不同加工方式的适用场景与工艺衔接要点，为后续加工更复杂的精密零件打下基础。在实际教学场景里，这类工件的加工流程通常被拆分为两个独立工序，车削工序完成后先进行回转面的尺寸检测，确认合格后再转入铣削工序，这种分序检测的流程，也能让练习者养成工序间质检的习惯，避免前序误差累积到后序，导致整批工件报废。缺口的加工通常采用立铣刀周刃铣削，走刀时采用顺铣方式减少刀具磨损，加工到尺寸前预留少量精加工余量，最后通过一次精走刀保证平面的粗糙度与尺寸精度，这些操作细节的训练，都能通过这个简单的结构完成，不需要复杂的零件构型就能覆盖核心操作技能点。
