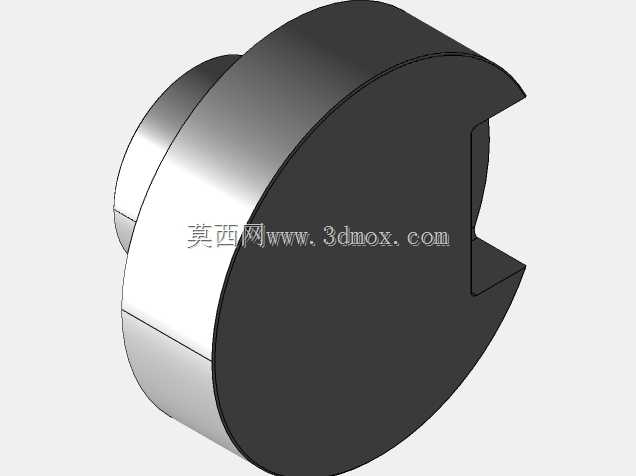

车铣复合加工带缺口轴类练习工件

　　在常规机械加工实训场景中，这类带单侧缺口的轴类工件是车铣复合工序入门阶段的典型实操载体，主要用于帮助刚接触多工序加工的操作人员熟悉车床与铣床工序的衔接逻辑，掌握不同装夹方式下的基准找正方法，理解轴类零件非回转特征的加工精度控制要点。从实际加工用途来看，该工件并非直接用于量产设备装配，而是作为工艺验证与技能训练的载体，可用于验证车削外圆、端面后的同轴度控制效果，练习铣削缺口时的定位基准选择、进给参数匹配，以及工序转换过程中的装夹变形防控，帮助操作人员建立从单工序加工到多工序复合加工的工艺思维。从功能特性角度看，工件主体为阶梯轴类回转结构，大直径端单侧开设通槽缺口，该缺口特征打破了常规轴类零件的全回转属性，

　　需要在完成车削工序后进行铣削加工，能够同时覆盖外圆车削、端面车削、槽类铣削三类基础加工特征，可训练操作人员对非对称特征的位置度、槽宽尺寸、槽深尺寸的公差把控能力，同时可用于验证不同刀具在钢件或铝件实训材料上的切削表现，熟悉切削液的适配使用场景。在设计思路层面，该工件的结构完全围绕实训教学目标设置，阶梯轴的直径差设置为常规车刀可直接加工的范围，无需特殊成型刀具，缺口的宽度与深度匹配常用立铣刀的加工参数，无需定制刀具即可完成加工；轴段长度的设置兼顾了卡盘装夹的夹持长度需求，避免装夹过短导致的加工振颤，同时预留了足够的加工行程，可完整演示从粗车到精车、从粗铣到精铣的全工序流程，缺口的位置设置在大直径端的单侧，

　　既不会因为对称结构降低找正难度，也不会因为过于复杂的特征增加入门阶段的学习门槛，符合技能训练从易到难的递进规律。从外形尺寸与安装边界来看，工件整体为轴向延伸的阶梯回转结构，小直径轴段用于车削工序完成后的二次装夹定位，装夹时可采用软爪夹持小直径轴段，打表找正大直径端外圆的圆跳动控制在0.02mm以内，再进行缺口的铣削加工；大直径端的外圆尺寸适配常规三爪卡盘的夹持范围，无需使用专用夹具即可完成装夹，缺口的轴向位置距离大直径端端面预留了足够的刀具让刀空间，避免铣削过程中刀具碰撞卡盘或尾座，工件的总长度设置在普通卧式车床与立式铣床的常规加工行程范围内，无需大型设备即可完成全工序加工，适配多数职业院校实训车间、小型加工坊的设备配置条件。

　　实际加工过程中，操作人员可先在车床上完成两端面车平、外圆粗精车工序，保证各轴段的同轴度与外圆表面粗糙度，之后转序至铣床，采用V型块配合压板装夹，或者直接使用三爪卡盘装夹小直径轴段，找正后采用立铣刀分层铣削缺口，过程中可通过塞规检测槽宽尺寸，通过深度尺检测槽深，通过百分表打表检测缺口侧面与轴线的平行度，完整掌握多工序加工的尺寸链校核方法，理解基准统一原则在实际加工中的应用价值，这类练习工件虽然结构简单，但覆盖了机械加工中最基础的工序衔接、装夹找正、参数匹配、精度检测等核心技能点，是车铣复合加工技能入门阶段不可或缺的实训载体。
