内凹圆角角部饰面铣削练习构件

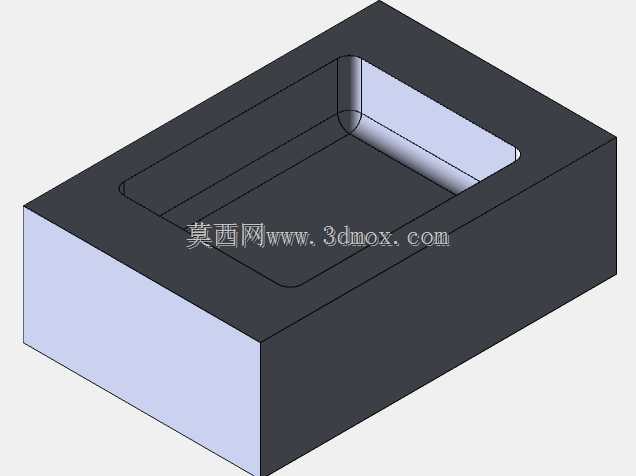

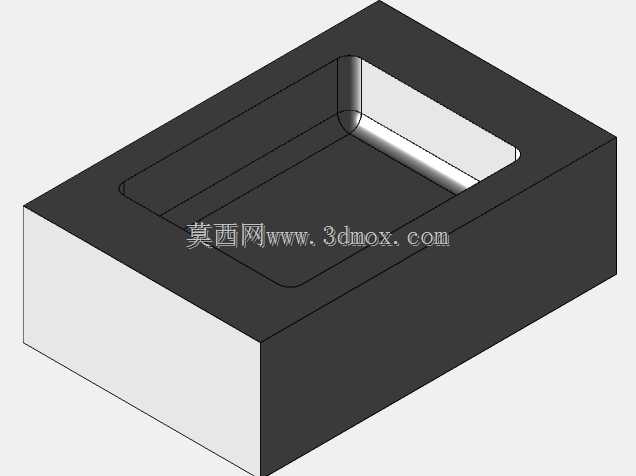

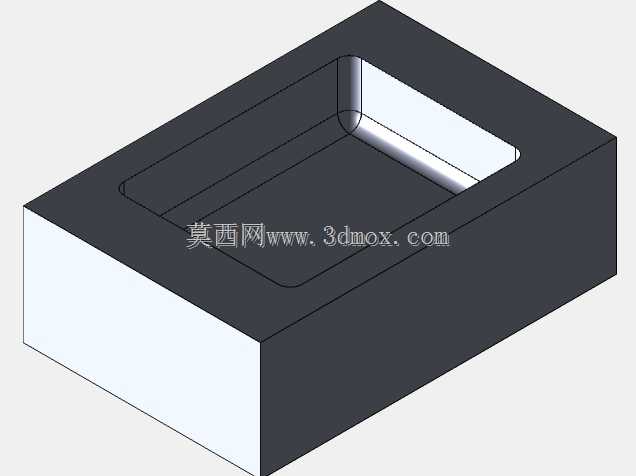

　　在数控铣削技能实训与工艺验证环节，这类带内凹圆角的角部饰面构件，是验证三轴机床拐角加工能力、刀具路径规划合理性的典型实训载体，日常多用于职业院校数控专业实操考核、企业新入职操机人员技能摸底，也可作为CAM软件编程策略验证的标准测试件。从实际加工场景来看，这类构件的核心加工难点集中在内腔转角的圆角过渡区域，常规立铣刀在加工小于刀具直径的内凹转角时，容易出现接刀痕、让刀导致的圆角尺寸超差，设计这类练习件时，特意将内部轮廓设置为带R角的矩形内凹结构，顶面与侧壁保持垂直过渡，外部为规整的长方体基准块，方便装夹时直接使用平口钳夹持侧边，不需要额外制作专用工装，夹持时只要保证毛坯底面与钳口贴合、上表面高出钳口足够的加工余量即可，装夹效率高，

　　对实训场景的快换加工十分友好。从功能特性上看，这个构件没有实际的工业装配用途，完全服务于加工技能训练：外部规整的长方体可以作为加工基准面，练习者在加工前可以先完成六面基准的铣削，掌握平面铣削的走刀路径、进给参数匹配，再进行内部型腔的粗加工、半精加工、精加工全流程操作，其中内凹角的加工环节，需要练习者掌握残留边界计算、清角刀路设置、进给速率在转角处的自动减速设置，避免刀具在转角处因切削负载骤增出现崩刀、弹刀问题。设计思路上，整个构件采用对称式布局，内凹型腔的深度设置为常规立铣刀可一次下刀完成的深度范围，不需要进行分层接刀，降低初学者的练习门槛，同时内凹圆角的半径设置为小于常用φ10立铣刀的半径，

　　强制要求练习者使用更小直径的刀具完成清角工序，掌握不同直径刀具的加工顺序安排、加工余量预留逻辑——粗加工时使用大直径刀具快速去除大部分型腔余量，在转角处留下均匀的残留余量，半精加工时使用中等直径刀具优化侧壁与底面的表面质量，最后使用小直径刀具完成转角圆角的精加工，保证圆角轮廓与侧壁、底面的顺滑过渡，没有明显的接刀台阶。从安装边界与尺寸逻辑来看，外部长方体的长宽尺寸适配常规平口钳的最大夹持范围，厚度方向预留了足够的装夹余量，加工完成后可以直接锯下成品部分，不会损伤钳口；内部型腔的边缘与外部长方体的侧边保持足够的壁厚，避免加工时因壁厚过薄出现振颤，影响表面加工质量，同时这个壁厚也符合常规薄壁零件加工的练习阈值，

　　让练习者可以感知不同壁厚下的切削参数调整逻辑。在实际实训使用中，这类构件还可以用来验证不同CAM软件的清角策略差异，比如参考刀具清角、基于残留模型的清角、3D轮廓清角等不同刀路的加工效率、表面质量差异，帮助编程人员掌握不同加工场景下的刀路选择方法；加工完成后，练习者可以通过圆角规检测内凹圆角的尺寸精度，通过百分表检测侧壁与底面的垂直度、平面度，通过表面粗糙度对比样块检测加工面的光洁度，全流程覆盖数控铣削加工的工艺规划、装夹找正、参数设置、质量检测全环节能力点。不同于复杂的工业零件，这类练习构件的结构简洁，没有多余的特征干扰，练习者可以把注意力完全集中在转角加工的核心技能点上，不需要花费额外时间理解复杂的零件装配关系、功能需求，能够快速聚焦铣削加工的核心工艺要点，对于刚接触数控铣削的操作人员来说，是从基础平面加工进阶到型腔加工的绝佳过渡练习载体，加工过程中出现的让刀、过切、接刀痕等问题，也能直观反映出编程参数、刀具装夹、机床刚性等方面的问题，帮助操作人员快速排查加工误区，建立规范的数控加工工艺思维。
