Creo机加工旋转定位工装夹具结构

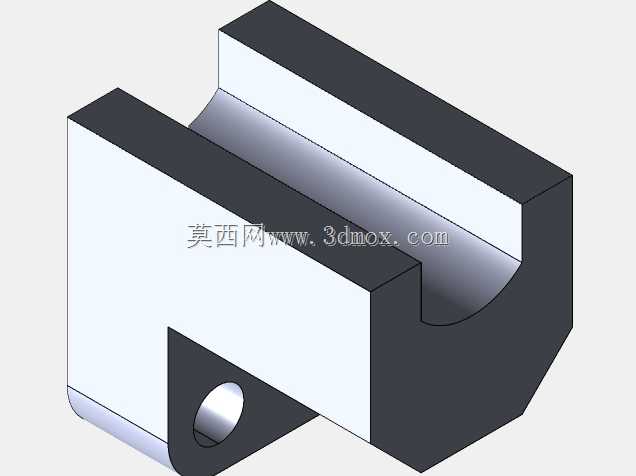

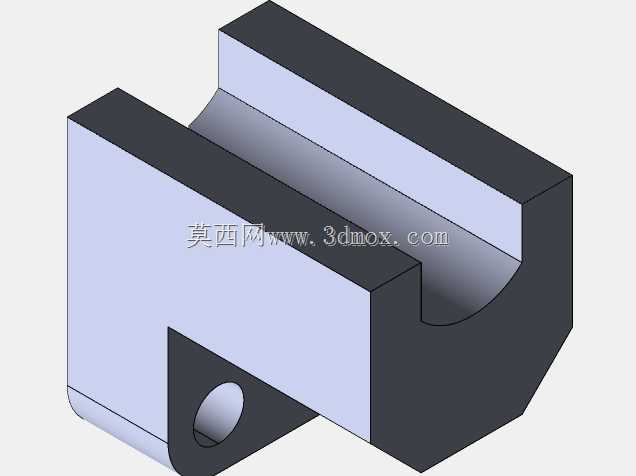

　　这套工装结构主要面向立式加工中心的多工序铣削作业场景，针对需要两次翻面装夹完成半圆弧面、侧边安装孔、端面轮廓加工的异形块状工件设计，解决传统平口钳装夹异形工件时定位偏差大、翻面找正时间长、夹持力不均导致的加工振纹问题。从结构功能来看，主体采用槽型承托结构，内侧的半圆弧定位面直接匹配工件的外圆弧基准，装夹时无需额外打表找正圆弧轮廓，工件放入槽内即可完成径向定位，侧边伸出的带孔耳板是整套工装的安装固定位，通过螺栓穿过耳板孔可将整套夹具锁紧在机床工作台的T型槽上，安装时保证槽体的对称中心线与机床X轴进给方向平行，即可完成整套工装的初始校准，后续批量加工时无需重复找正。设计思路上优先考虑了装夹的快速性与重复定位精度，

　　槽体的两个垂直侧壁作为工件的轴向定位基准，当工件完成第一面加工后，只需松开顶部的压紧组件（图中未展示的配套压块），将工件绕半圆弧中心旋转180度，即可直接贴合另一侧定位面完成第二工序的装夹，两个工序的定位基准统一采用工件的外圆弧面，彻底消除了二次装夹的基准转换误差，能保证两个加工面的位置度公差控制在0.02mm以内，完全满足精密铣削的公差要求。从安装边界来看，整套夹具的主体外形为方块式结构，底部平面为全接触安装面，放置在工作台上时无悬空区域，耳板的安装孔中心距槽体侧面的距离预留了足够的扳手操作空间，锁紧螺栓时不会与槽体侧壁发生干涉，槽体的开口高度匹配工件的装夹高度，加工时刀具走刀路径不会与夹具侧壁发生碰撞，

　　半圆弧定位面的粗糙度设计为Ra1.6，既保证与工件基准面的贴合度，又不会因为接触面过于精密导致工件取放困难。实际加工应用中，这套夹具适配的工件多为小型传动块、连接座类零件，这类零件通常带有半圆弧配合面与侧向安装孔，传统装夹方式需要搭配V型块、压板组合装夹，单工件装夹找正时间平均在8分钟左右，采用这套专用夹具后，单工件装夹时间可压缩至1分钟以内，重复定位精度稳定，批量加工时的尺寸一致性远高于通用夹具。结构细节上，槽体的边角处做了小尺寸的倒角处理，避免工件放入时边角刮蹭定位面造成基准损伤，耳板的厚度经过强度校核，在M12螺栓的锁紧力下不会发生形变，半圆弧面的直径公差取g6级，与工件的h6级外圆弧形成小间隙配合，既保证定位精度，

　　又能让工件顺利滑入定位槽，不会出现卡滞情况。整套结构没有复杂的运动组件，维护成本极低，日常使用只需定期清理定位面的切屑、擦拭防锈即可，适合中小型机加工车间的批量零件生产使用，尤其适配OP10序的两次旋转加工工序，能有效降低操作人员的装夹劳动强度，减少机床的待机等待时间，提升单台设备的加工效率。
