Creo参数化机床夹具结构设计实例

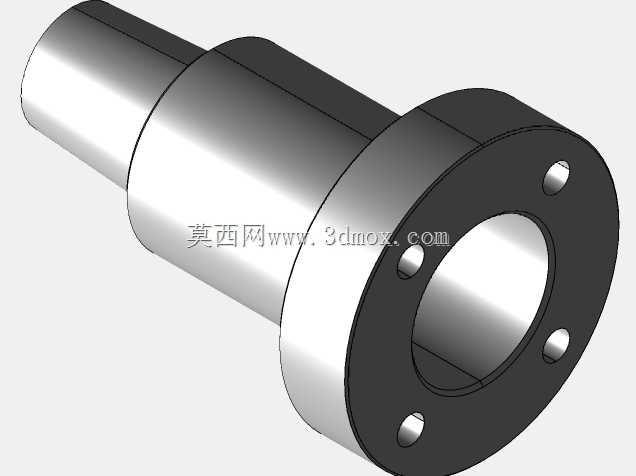

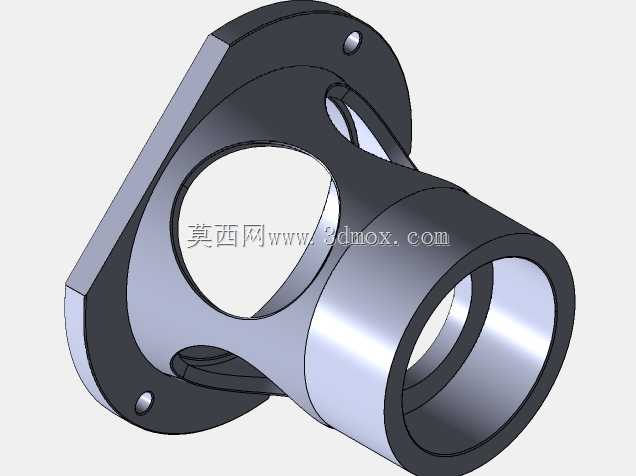

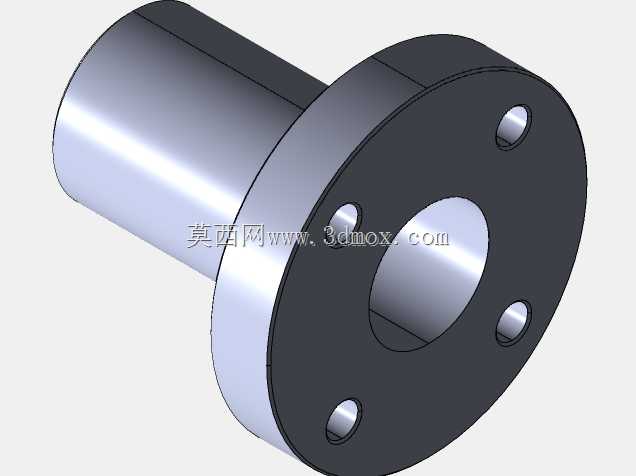

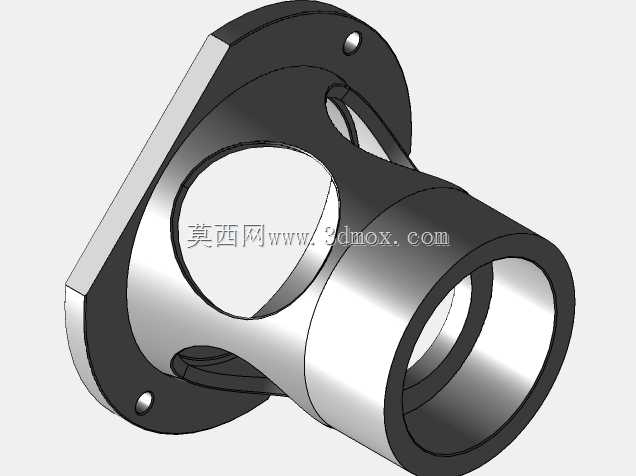

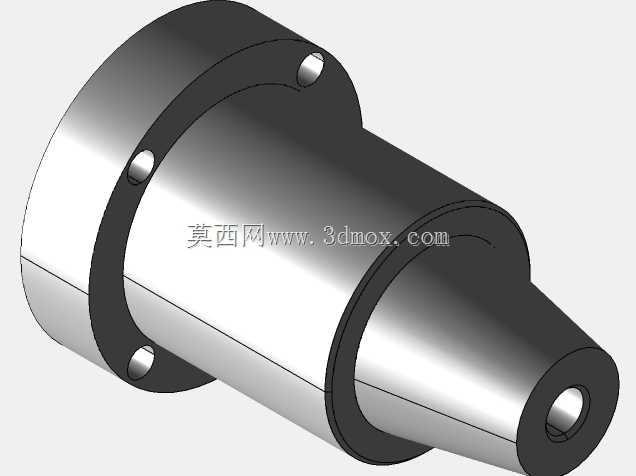

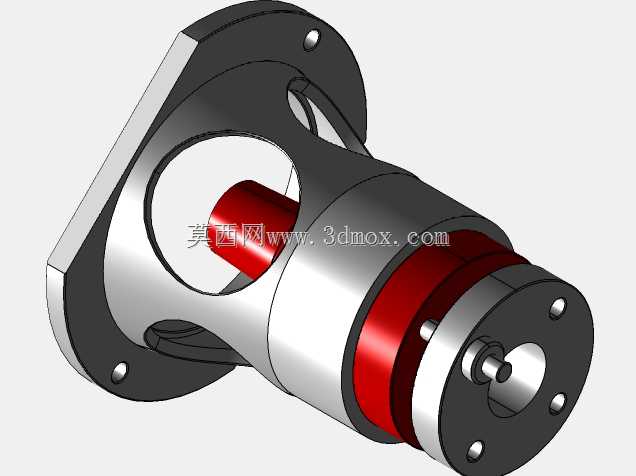

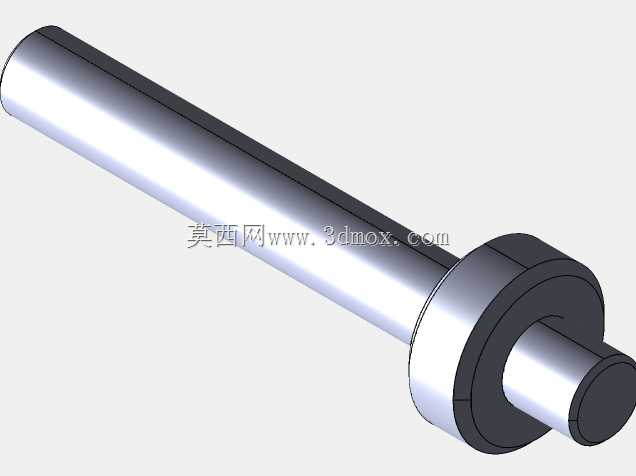

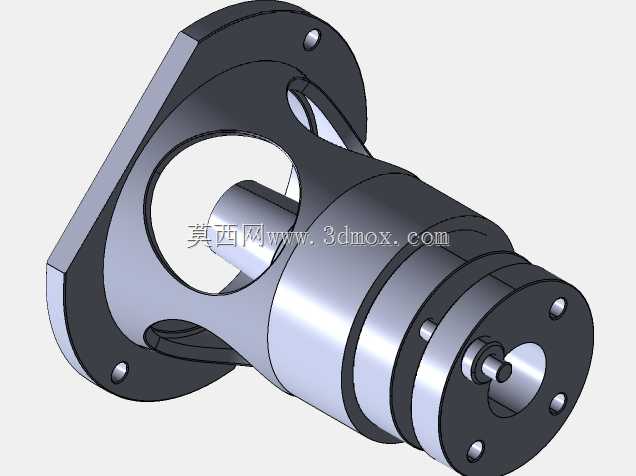

　　在机床加工环节里，夹具的定位精度与装夹可靠性直接决定了零件加工的形位公差与批量一致性，这套参数化夹具结构主要适配轴类、盘类零件的钻孔、铣削工位装夹需求，常见于通用机加工车间的中小批量零件生产场景，也可适配数控加工中心的多工序集中加工工位。从结构功能来看，两端带安装孔的法兰盘结构是整套夹具的安装基准，法兰端面上的均布螺栓孔可直接与机床工作台或者转台端面配合，通过内六角螺栓完成刚性固定，安装时需要保证法兰端面与机床主轴轴线的同轴度控制在0.02mm以内，避免装夹后工件出现径向跳动超差的问题。中间的筒身部分采用了镂空减重设计，在保证整体结构刚性的前提下，减少了夹具自身的重量，同时镂空位置可以预留出刀具的走刀空间，

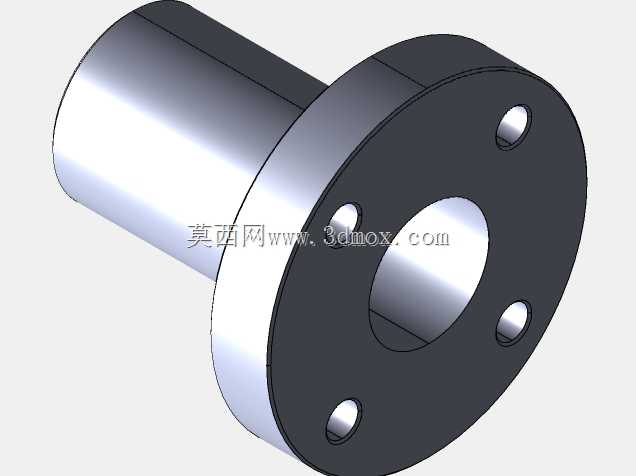

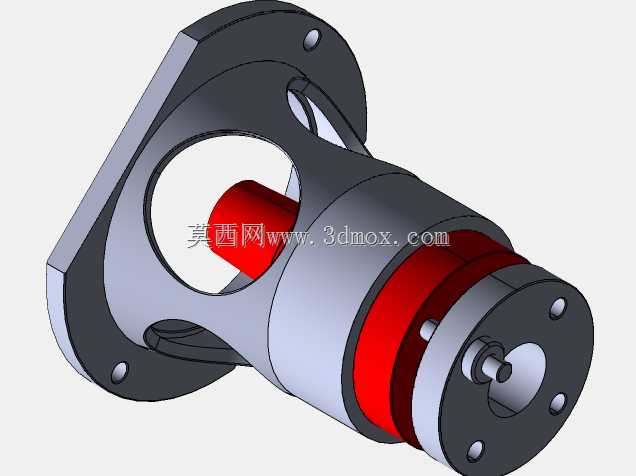

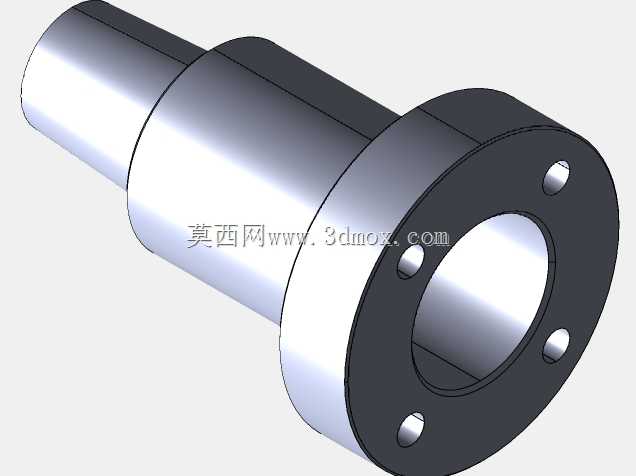

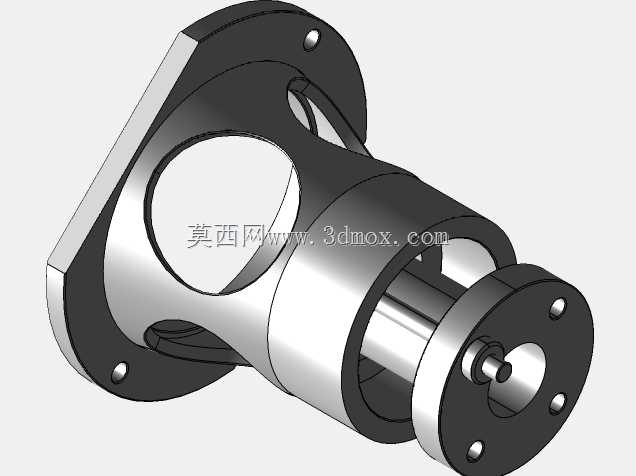

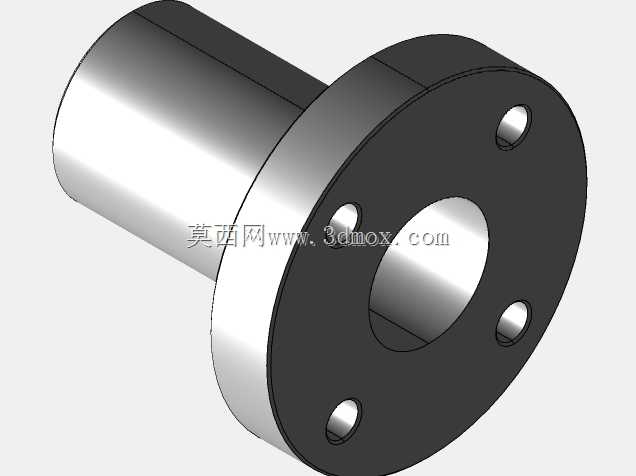

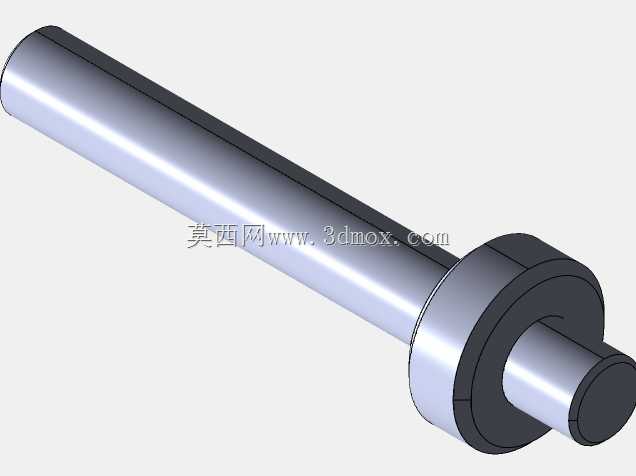

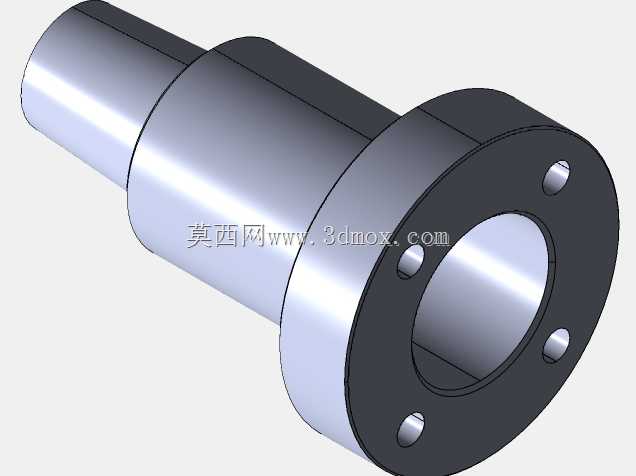

　　避免加工过程中刀具与夹具体发生干涉，筒身内部的空腔用于容纳工件的定位芯轴，芯轴与工件内孔采用间隙配合，配合公差选用H7/g6，既可以保证工件装拆的顺畅性，又能控制定位间隙在合理范围内。靠近输出端的红色环带是夹具的锁紧驱动结构，采用轴向楔块锁紧原理，当锁紧螺母沿轴向旋紧时，楔块结构会推动内部的夹爪沿径向均匀收缩，从而抱紧工件的外圆柱面，这种锁紧方式的夹紧力分布均匀，不会对薄壁类工件造成装夹变形，同时锁紧行程可以通过螺母的旋入量进行微调，适配一定直径范围内的工件装夹，不需要更换整套夹具体，能够缩短生产换型的准备时间。设计过程中采用全参数化建模逻辑，所有的安装孔位尺寸、筒身壁厚、锁紧行程、芯轴直径都通过全局参数进行关联，

　　当需要适配不同规格的工件时，只需要修改对应的全局参数，模型就可以自动完成尺寸更新与特征重建，不需要逐个修改草图与特征，能够大幅提升同系列夹具的设计效率。建模过程中需要重点关注几个装配边界：法兰安装面的平面度需要控制在0.01mm以内，保证安装后与机床台面的贴合度；锁紧结构的运动行程需要预留1.5mm的安全余量，避免锁紧到位后出现结构卡死；夹爪的内圆弧面需要与工件外圆的贴合率达到80%以上，保证夹紧力的均匀分布；所有的棱边都做了R1-R2的圆角处理，避免操作过程中出现锐边划伤的安全隐患。从实际使用场景来看，这套夹具既可以用于立式加工中心的零件钻孔、端面铣削工序，也可以安装在数控转台上完成零件的圆周分度钻孔、环槽铣削加工，

　　夹具体的总长控制在180mm左右，最大外圆直径120mm，不会超出常见中小型加工中心的工作台行程范围，安装时不需要额外设计过渡连接板，直接通过法兰端的螺栓孔就可以完成固定。在建模细节处理上，所有的配合面都预留了合理的公差带，运动部件之间预留了0.03mm的装配间隙，避免实际加工过程中因为热胀冷缩出现运动卡滞的问题，夹具体的材料选用40Cr调质处理，表面发黑防锈，关键配合面做淬火处理，硬度达到HRC45-50，提升夹具的使用寿命，长期使用过程中如果出现夹爪磨损，只需要更换内部的夹爪配件即可，不需要整体报废夹具，能够降低生产现场的工装维护成本。
