转角饰面铣削练习用结构件

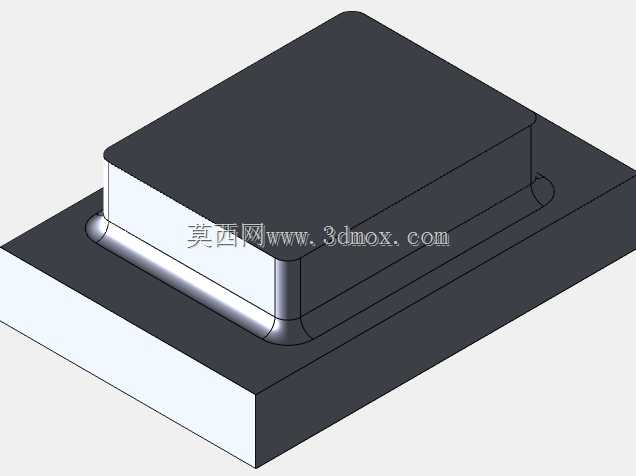

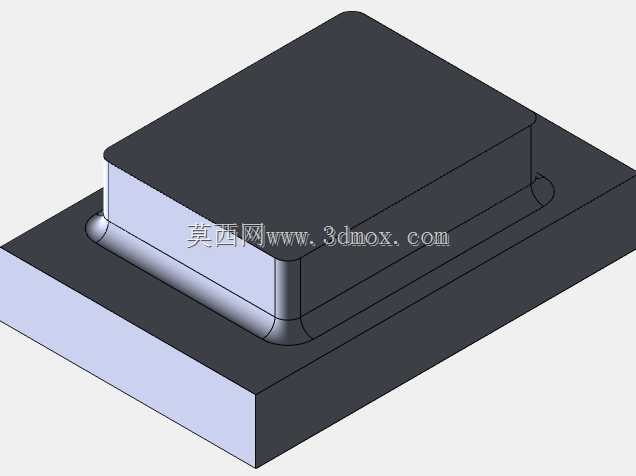

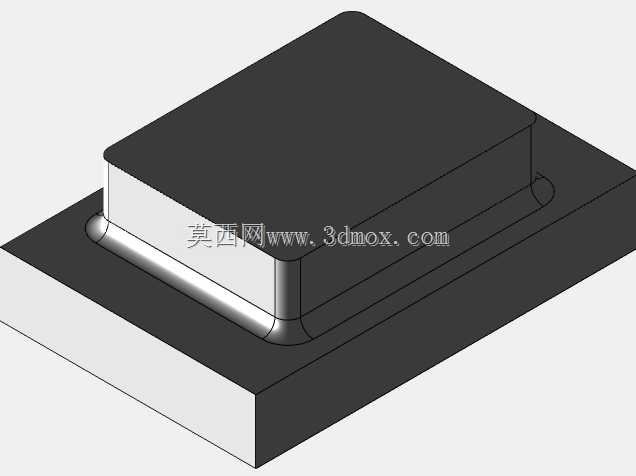

　　该结构件为铣削加工实操练习用的典型转角类工件，主要用于数控加工技能训练场景，帮助操作人员掌握转角部位的粗精加工走刀逻辑、余量控制与曲面接刀技巧，在数控技能实训、工艺验证环节中承担基础训练载体的作用。工件整体采用叠层式阶梯结构，下层为矩形安装基座，上层为带圆角过渡的凸台结构，转角处采用连续圆弧过渡设计，完全贴合实际生产中常见的壳体类、装饰类零件的转角特征，能够模拟真实产品加工中遇到的垂直面与圆弧面衔接加工工况。从设计思路来看，该工件刻意简化了复杂内部结构，仅保留核心的转角加工特征，将训练重点聚焦在转角部位的刀具路径规划上：粗加工阶段可采用分层铣削方式，快速去除基座与凸台之间的多余余量，走刀时需注意转角处的进给速率调整，

　　避免刀具在转角位置因切削负载突变产生弹刀痕迹；精加工阶段则需要针对圆弧转角采用等高环绕走刀策略，保证圆弧面的轮廓度与表面粗糙度，同时处理好凸台侧面与基座平面的接刀位置，避免出现明显接刀台阶。在安装边界方面，下层基座的底面为定位基准面，可直接装夹在平口钳或机床工作台上，基座四周预留足够的装夹余量，不会与上层凸台的加工区域产生干涉，凸台的高度尺寸经过合理设定，既能够满足多次走刀练习的余量需求，又不会因过高导致加工时出现工件振颤。工件的转角圆弧半径采用常规铣刀可加工的尺寸范围，无需使用特殊定制刀具，适配车间常用的平底刀、圆鼻刀加工条件，能够让练习者直接复用实际生产中的加工参数设置逻辑。在功能特性上，该工件的特征组合覆盖了平面铣削、

　　垂直侧壁铣削、外圆弧铣削三类基础加工要素，练习者完成该工件的加工后，可快速掌握转角类零件的加工工艺编排方法，理解粗精加工的余量分配原则，熟悉刀具补偿参数在圆弧加工中的调整技巧，为后续加工复杂结构的转角类零件打下扎实基础。实际使用过程中，该工件可配合不同的加工策略开展训练，比如可尝试采用顺铣与逆铣对比加工，观察不同走刀方式对转角表面质量的影响，也可调整切削参数验证进给率、主轴转速对圆弧加工精度的作用，所有特征的加工难度循序渐进，不会出现超出基础技能范畴的复杂结构，非常适合刚接触数控铣削的操作人员开展实操训练，也可作为工艺人员验证转角加工参数的测试件使用。
