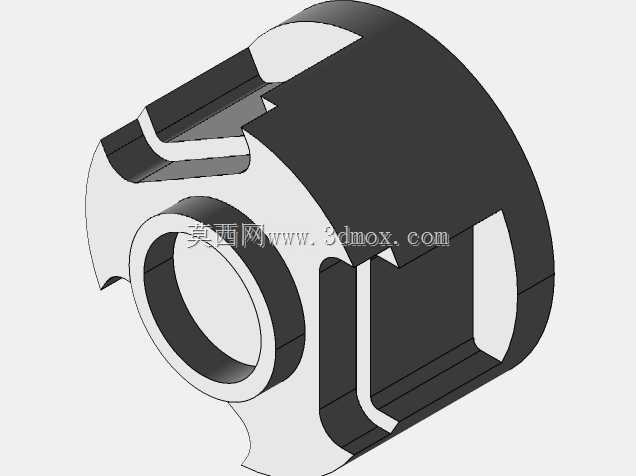

带侧开口同轴孔连接基座结构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:637607
  • 带侧开口同轴孔连接基座结构

  这类带侧开口的同轴孔基座结构,在中小型传动模组、工装夹具的定位连接环节应用十分广泛,日常在自动化生产线的工位定位模块、小型机床的进给导向组件、检测设备的工件装夹单元里,都能见到同类型结构的身影。它的核心作用是实现轴类零件的径向定位与周向限位,同时通过侧面的开槽结构,为相邻的传动杆件、检测探头或者管线留出避让空间,避免装配时出现运动干涉,也能减少整体结构的冗余重量,在满足结构强度的前提下降低零件的材料消耗。

  从结构功能上看,主体的同轴通孔是核心配合面,加工时需要严格控制孔的圆柱度与同轴度公差,通常和配套的光轴或者导向轴采用间隙配合或者过渡配合,保证轴件穿入后既能顺畅转动或者滑动,又不会出现径向窜动过大的问题。孔端的环形凸台是特意设计的加强结构,因为孔口位置是应力集中的高发区域,当轴件承受径向载荷时,孔口边缘很容易出现应力开裂,增加凸台厚度后能有效提升局部的结构刚度,分散载荷传递路径,避免长期受载后出现变形。侧面的开槽并非随意开设,槽的两个侧壁是平行的平面结构,一方面可以作为装配时的定位基准面,打表找正时直接贴合百分表测头就能快速确定孔的中心位置,减少装配找正的时间;另一方面槽的内侧边缘做了圆角过渡,避免开槽后产生尖锐的应力集中点,在承受交变载荷时不会从槽的边角位置萌生疲劳裂纹。

  设计这类结构的时候,首先要根据配套轴的直径确定主体通孔的尺寸,通常孔的直径公差按照H7级精度控制,满足普通传动场景的配合要求。主体的外轮廓不是规则的圆柱体,而是做了局部的切削平面,这些平面一方面是为了适配安装空间的边界,当零件安装在狭小的工装腔体内时,平面结构可以和安装座的侧壁贴合,防止零件自身发生转动;另一方面这些平面也可以作为锁紧螺钉的抵接面,当轴穿入孔内后,从侧面的螺纹孔拧入紧定螺钉,螺钉端面抵在轴的平面上,就能实现轴和基座的相对固定,不会出现轴向窜动。侧面的开槽宽度需要根据穿过的杆件或者管线的外径确定,通常预留0.5-1mm的间隙,避免运动过程中槽壁和穿过的部件发生摩擦,槽的深度要贯穿到主体通孔的外壁位置,但不能切通到孔的内壁,否则会破坏孔的配合面完整性,影响轴件的定位精度。

  从安装边界来看,这类零件的整体径向尺寸通常是配套轴径的2.5-3倍,保证有足够的壁厚承受径向载荷,轴向长度根据安装空间的尺寸确定,通常不会超过轴径的2倍,避免过长的轴向尺寸导致轴件出现悬臂弯曲。安装时通常采用端面压紧或者侧面锁紧的方式,不需要额外设计复杂的安装法兰,直接嵌入安装座的预留孔位或者靠在定位台阶上就能完成固定,装配流程十分简便。在加工工艺上,这类零件通常采用棒料毛坯,先车削加工外圆和内孔,保证同轴度要求,再通过铣削加工侧面的开槽和各个定位平面,最后对孔口和槽边做去毛刺处理,避免尖锐边角划伤操作人员或者配套零件。需要注意的是,侧面开槽后会对孔的圆度产生一定影响,铣削加工完成后需要对内孔做一次精铰或者精镗修正,消除开槽带来的内孔变形,保证配合精度。在实际使用场景中,这类结构常用来作为导向轴的端部支撑座、摆杆的转动铰接座、检测传感器的安装基座,相比整体式的封闭轴套,它的侧开槽结构能大幅提升装配灵活性,不需要从轴的端部穿入,直接从侧面卡入就能完成初步装配,在设备维护更换时也不需要拆卸整条轴系,只需要松开锁紧件就能取下零件,大幅降低运维的时间成本。
