复杂外轮廓圆铣削加工练习工件

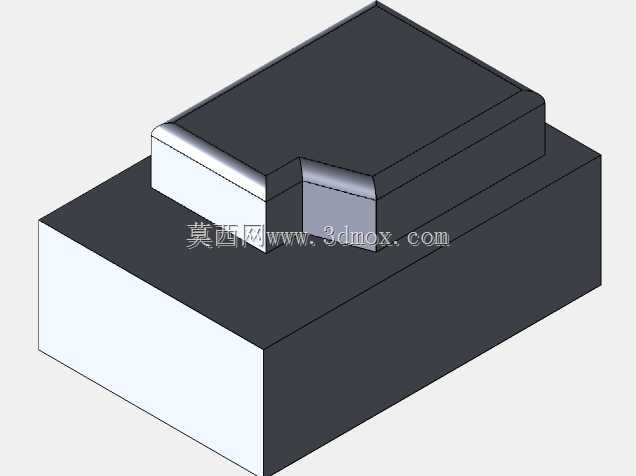

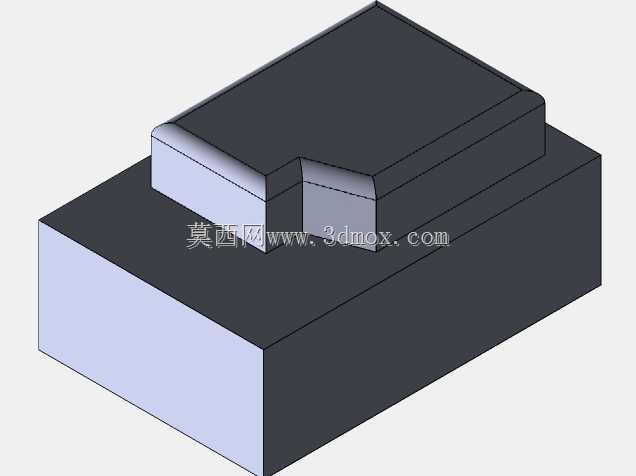

　　日常在数控加工实训、工艺验证环节，这类带复杂外轮廓的铣削练习件是非常典型的训练载体，很多刚接触三轴铣床操作、CAM编程的从业者，都会从这类工件入手，掌握顺逆铣切换、拐角降速、圆弧进刀的实操逻辑。这类工件的应用场景并不局限于教学练习，实际生产中很多通讯设备的金属结构安装基座、小型工装的定位块，都会用到类似的台阶式外轮廓结构，只是实际量产件会额外增加安装孔、定位销位等特征，练习件则把非核心特征做了简化，把训练重点完全放在外轮廓的走刀逻辑上。从结构设计思路来看，这个工件采用双层台阶布局，底层是规整的矩形基座，上层凸台做了两处异形圆弧过渡的缺口，其中一处是直边接圆弧的半开放缺口，另一处是内凹圆弧衔接直边的结构，

　　这种设计刚好覆盖了圆铣加工中最容易出问题的几类工况：外凸圆弧铣削时的刀具半径补偿偏移、内凹圆弧加工时的进给速度匹配、直边与圆弧衔接处的接刀痕控制。做这类轮廓加工时，首先要确认工件的装夹边界，底层基座的侧边要留出足够的钳口夹持位置，不能让凸台轮廓和钳口发生干涉，通常装夹时会把基座底面贴紧平口钳固定钳口，伸出钳口的高度要保证铣削上层轮廓时，刀具不会刮碰到钳口平面。走刀路径规划上，外周长加工要遵循从外到内的分层铣削逻辑，粗加工时留0.2-0.5mm的精加工余量，每层切深根据刀具直径、工件材料调整，比如用10mm立铣刀加工铝件时，每层切深可以控制在1-2mm，加工钢件则要降到0.5mm以内。圆弧段加工时不能直接用直线插补拟合，

　　要启用机床的圆弧插补功能，同时在圆弧衔接处做圆弧进刀退刀，避免直接垂直进刀在工件表面留下刀痕。很多新手加工这类复杂外轮廓时容易出现两个问题，一是刀具半径补偿设置错误，导致内凹圆弧处出现过切，把本该保留的凸台铣缺；二是拐角处没有设置减速，机床在高速走刀到拐角时会因为伺服滞后出现过冲，把拐角处铣成圆角，达不到尺寸要求。这个练习件的尺寸设计也很有讲究，上层凸台的圆弧半径和常用立铣刀的直径做了匹配，比如内凹圆弧的半径大于所选铣刀的半径，避免出现刀具无法加工的死角，外凸圆弧的半径则设置了不同的曲率，训练编程人员对不同圆弧参数的参数设置能力。实际加工前还要对刀做准确的工件坐标系设定，把坐标系原点设在工件上表面的中心或者边角位置，

　　方便编程时的尺寸换算，同时要确认刀具的伸出长度足够加工到凸台的总高度，避免加工到中途出现刀具长度不够撞机的情况。这类练习件加工完成后，检测环节也覆盖了常规机加工的检测要点：用卡尺测量基座和凸台的长宽尺寸、台阶高度，用R规检测各个圆弧段的轮廓度，用百分表打表检测外轮廓的侧壁垂直度，通过全流程的加工、检测，就能完整掌握复杂外轮廓圆铣加工的全流程工艺要点，为后续加工实际生产中的复杂结构件打下基础。在通讯类小型结构件的实际生产中，类似的外轮廓结构非常常见，比如通讯模块的屏蔽罩安装座、信号转接块的基体，都需要做这类带圆弧过渡的外轮廓铣削，掌握这类练习件的加工逻辑，就能快速适配实际生产中的同类零件加工需求，减少编程试错时间，降低废品率。
