Creo环境下倒角铣削简单周长加工练习模型

　　在常规箱体类零件的铣削加工场景中，边缘倒角是一道覆盖绝大多数结构件的工序，不管是液压阀块的安装面、自动化线的工装定位块，还是通讯设备的屏蔽壳体，锐边倒角不仅能去除加工毛刺、避免装配时割伤操作人员或刮坏密封件，还能在零件受载时减少边缘应力集中，提升结构的疲劳寿命。这个模型对应的是单一周长轮廓的倒角铣削加工场景，也就是针对矩形块状零件的整圈闭合棱边做等尺寸倒角加工，这类加工在实际生产中占比极高，很多新手操机或者编程人员刚接触轮廓铣削时，都会从这类简单闭合轮廓的倒角工序练手。

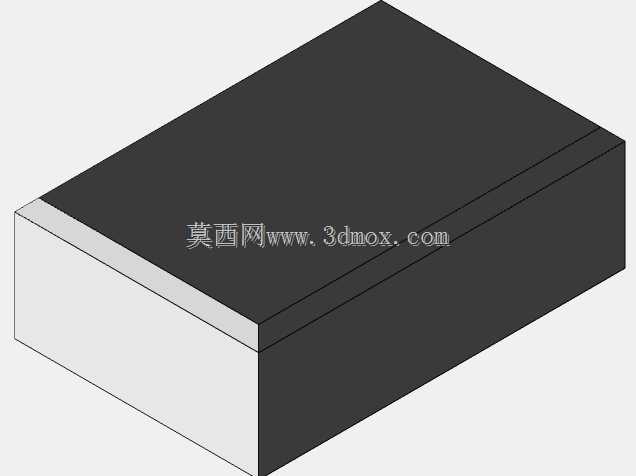

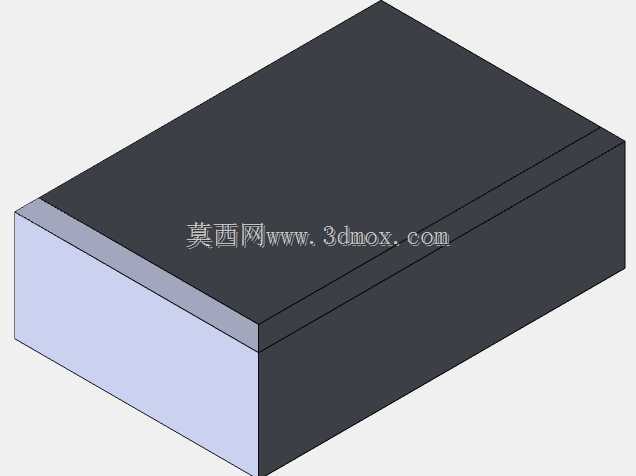

　　从模型结构来看，基础基体是规整的长方体块，顶面与侧面的交线形成完整的闭合矩形周长棱边，没有异形缺口、凸台或者中断的轮廓段，这种结构的好处是可以完整练习倒角铣削的全流程参数设置，不需要额外处理轮廓跳刀、避让凸台的逻辑。设计这个练习模型的时候，特意没有添加多余的复杂特征，就是为了让练习者把注意力集中在倒角铣削的核心逻辑上：首先是刀具的选择，常规整圈倒角会选用倒角刀，根据倒角尺寸的要求匹配对应的刀具角度，常见的45度倒角刀应用最广，加工时不需要复杂的三轴联动，只需要沿着轮廓周长做二维轮廓走刀，控制好Z轴的下刀深度就能得到对应的倒角宽度。

　　实际加工这类零件的时候，首先要确认安装边界，长方体毛坯的装夹一般采用平口钳夹持，要注意钳口的夹持高度不能超过倒角所在的棱边高度，避免刀具在走整圈轮廓的时候撞到钳口。模型的规整长方体结构也方便练习者设定加工坐标系，一般把坐标系设定在毛坯顶面的中心位置，或者设定在毛坯的一个角点，和建模时的坐标系对齐，能减少编程时的坐标换算出错概率。走刀路径的设置上，整圈闭合轮廓的铣削要注意进刀退刀的位置，不能直接在轮廓面上垂直下刀，应该在轮廓外侧设置圆弧进刀段，让刀具平滑切入工件，避免在棱边上留下进刀痕，影响倒角的外观质量。

　　很多刚接触铣削编程的人容易在这类简单周长倒角上出错，比如忽略刀具的实际直径补偿，导致倒角尺寸偏大或者偏小，还有的人设置走刀方向的时候搞不清顺铣逆铣的区别，整圈轮廓加工时如果走刀方向设置错误，会让刀具承受交变冲击，不仅加工出来的倒角面粗糙度差，还会加剧刀具磨损。这个模型因为轮廓是规则的矩形，四个角都是直角过渡，练习的时候还可以特意观察拐角处的刀具路径减速设置，机床在拐角处如果进给速度不降低，会因为伺服滞后导致拐角过切，把直角铣成圆角，这也是实际加工中经常遇到的问题，通过这个简单模型的练习，可以熟练掌握拐角减速参数的设置逻辑。

　　从功能特性来说，这个模型完全还原了实际生产中最基础的倒角加工工况，没有多余的干扰特征，练习者可以在建模环境里先完成长方体的基础建模，再直接进入制造模块设置加工工序，从毛坯创建、刀具选择、坐标系设定、轮廓选择、切削参数设置到最后的路径仿真，完整走一遍单一周长倒角的加工流程。和复杂的多特征零件加工练习不同，这种简单模型的仿真验证非常直观，一旦出现路径过切、抬刀高度不够或者加工范围错误的问题，能很快定位到参数设置的问题，不会因为特征太多找不到出错的原因。

　　实际生产中这类单一周长的倒角加工，除了手动铣削的场景，在批量零件的加工中还会配合工装一次装夹多件，走阵列路径完成所有零件的倒角加工，这个模型的练习也能为后续的阵列加工、多零件装夹编程打下基础。很多人觉得简单倒角没什么技术含量，但实际上倒角的尺寸一致性、表面质量，直接影响零件的最终装配效果，比如密封面附近的倒角如果尺寸不均匀，会导致O型圈安装时被挤出密封槽，造成密封泄漏；安装定位面的倒角如果角度不对，会导致零件装配时无法顺利导入定位销，这些细节问题都需要从最基础的简单轮廓加工练起，把每一个参数的逻辑摸透，才能在后续加工复杂零件的时候不出错。

　　在建模思路上，这个模型采用最基础的拉伸特征创建基体，没有复杂的曲面或者参数化关联，特征树非常简洁，打开模型之后可以很快理解结构的组成，不需要花时间去梳理复杂的特征父子关系，能把更多的精力放在制造模块的参数设置上。模型的棱边没有做预倒角处理，完全保留待加工的锐边状态，和实际生产中毛坯铣完外形之后的状态一致，仿真加工的时候可以直观看到刀具从锐边铣出倒角的完整过程，对比加工前后的模型差异，验证参数设置的正确性。
