在常规立式加工中心的入门铣削实操训练场景中,这类带圆角过渡的盒体类特征是新手掌握周向铣削走刀逻辑的核心训练载体,很多刚接触数控铣削的操作人员,最初建立刀具补偿、走刀路径规划的认知,都是从这类简单周长的轮廓加工开始的。实际生产中这类带圆角的盒体结构应用范围极广,小到电气控制盒的外壳胚体、小型传感器的安装防护壳体,大到设备端的局部接线盒、工装夹具的基座护罩,都会用到这类结构,区别只是尺寸比例、壁厚和圆角半径的参数差异,核心的加工逻辑完全相通。从结构设计角度看,这类盒体的周向轮廓采用圆角过渡,首先是规避了直角棱边的应力集中问题,在日常装配、检修挪动的过程中,直角边很容易因为磕碰产生崩缺,甚至划伤操作人员,
而均匀的圆角过渡能把外部冲击力均匀分散到相邻的两个侧壁上,提升壳体的抗磕碰能力;其次从加工层面来说,周向连续的圆角轮廓能让铣刀走刀过程保持连续的切削负载,不会像直角轮廓那样在转角处出现进给方向骤变,导致刀具负载突变产生振纹,甚至出现扎刀、过切的问题,对于新手练习来说,能更直观地感受到顺铣、逆铣在连续轮廓加工中的表面质量差异,也能更快掌握刀具半径补偿的建立与取消逻辑——很多新手最初用刀补的时候,经常会在轮廓切入切出的位置出现接刀痕,这类简单周长的盒体练习,刚好可以反复练习切入切出的辅助路径设置,比如在轮廓外侧加一段直线或者圆弧引入段,让刀补在非加工轮廓段完成建立,避免在工件成型面上留下接刀痕迹。从外形尺寸与安装边界来看,

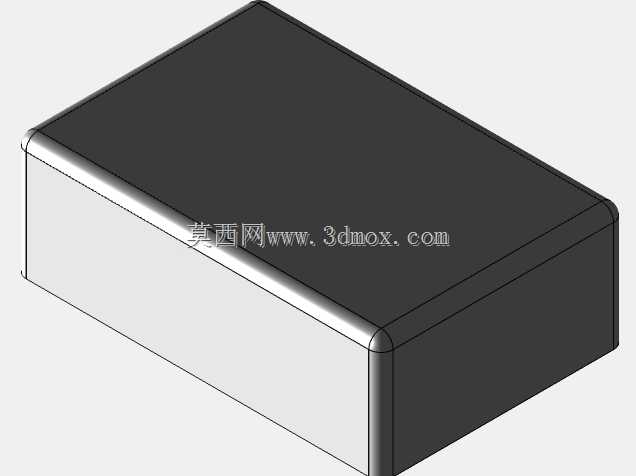

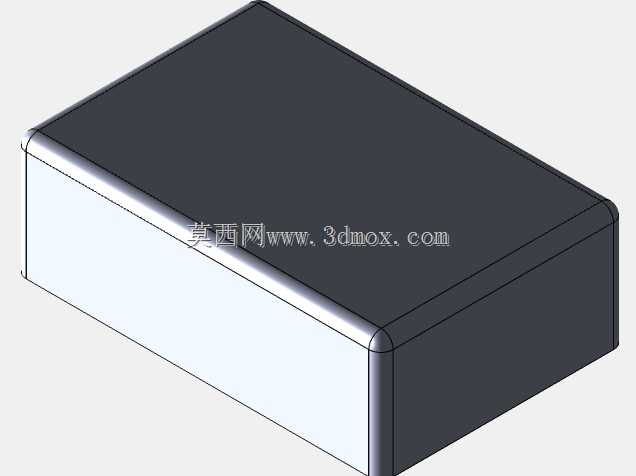

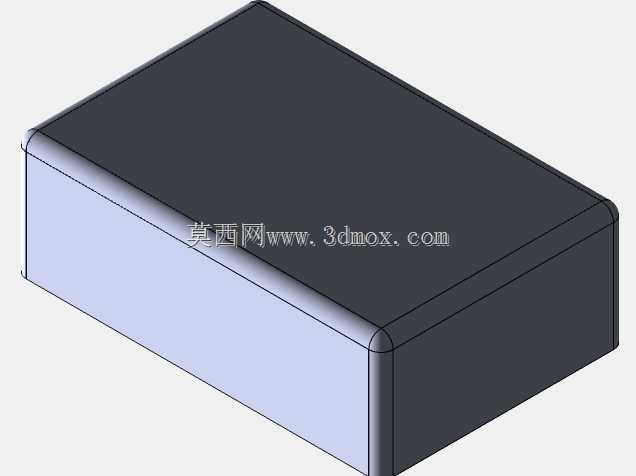

这类练习模型的尺寸比例是按照常规小型防护盒的通用比例设置的,整体为长方体结构,顶部为封闭平面,侧壁垂直于底面,四个转角的圆角半径统一,壁厚均匀,在实际设计这类壳体的时候,首先要考虑内部元器件的安装空间,内壁的轮廓要比内部安装的元器件最大外形留出至少2mm的安全间隙,避免元器件装配时和内壁产生干涉;外壁的安装边界要匹配安装位的开孔尺寸,通常这类盒体如果是嵌入式安装,外壁轮廓要比安装孔小0.1-0.2mm的装配间隙,方便顺利嵌入,如果是外置式安装,底部会预留安装耳的位置,不过作为基础练习模型,这个结构简化了安装耳等附加特征,把核心的周向轮廓铣削作为训练重点。实际加工这类零件的时候,通常先铣削顶面保证平面度,
然后采用分层铣削的方式沿着周向轮廓走刀,每层的切深根据刀具直径、材料硬度调整,比如用10mm的立铣刀加工铝合金材质的话,每层切深可以设置在2-3mm,加工钢件的话切深要适当降低,走刀过程中要保持切削参数稳定,在圆角位置适当降低进给速度,避免因为机床伺服响应滞后导致圆角轮廓出现过切或者欠切的问题。另外这类盒体结构的设计还要考虑加工后的变形问题,尤其是薄壁类的盒体,如果壁厚小于2mm,加工过程中很容易因为切削力导致侧壁让刀,出现壁厚不均的问题,所以在练习的时候也能直观感受到装夹力度、切削参数对薄壁件加工精度的影响,为后续加工更复杂的盒体、腔体类零件打下基础。很多人觉得这类简单结构没有实际生产价值,其实恰恰相反,生产中超过六成的铣削加工缺陷,比如接刀痕、过切、振纹、轮廓尺寸超差,都能在这类简单结构的练习中找到对应的解决方法,把简单周长的圆铣削工艺摸透,后续加工带复杂型腔、异形轮廓的零件时,才能更合理地规划走刀路径,设置合理的切削参数,避免出现低级的工艺错误。
