内轮廓不规则形状倒角铣削加工结构

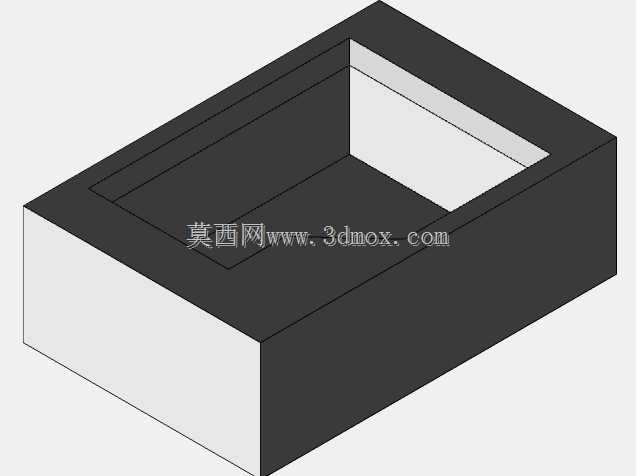

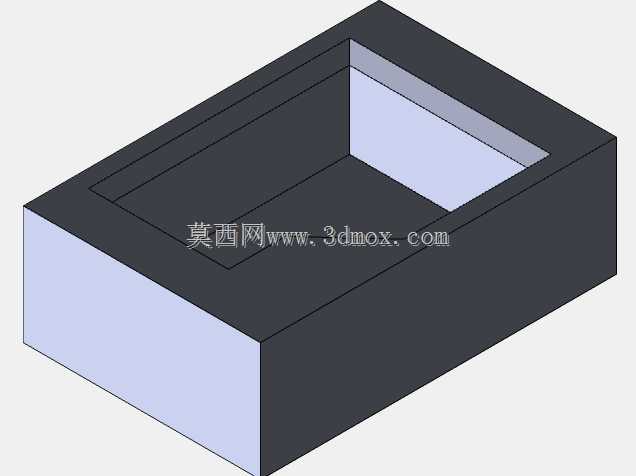

　　在常规箱体类零件、型腔结构件的铣削加工环节中，内轮廓的不规则倒角加工一直是容易出现接刀痕、倒角不均、边缘崩缺的工序难点，这类加工特征广泛出现在通讯设备壳体、电子类产品安装腔、小型工装定位槽的结构设计中，对应的铣削加工方案需要匹配特征的走向变化，提前规划走刀路径与刀具补偿参数，才能保证加工后倒角的一致性与边缘质量。这个模型还原的就是这类不规则内轮廓倒角的典型加工特征，整个基体采用长方体块料作为加工基准，所有加工特征都集中在块料的上半部分内凹区域，首先在块料上开出阶梯式的内凹型腔，型腔的内壁并非规则的矩形直壁，而是带有多段折线、转角过渡的不规则轮廓，沿着型腔内壁的上边缘，设计了连续的倒角结构，这类倒角不同于规则矩形型腔的45度等距倒角，

　　因为轮廓存在非90度转角、直线段与斜线段的衔接，倒角的走刀路径需要随轮廓曲率、转角角度实时调整刀具的进给速率与下刀深度，避免在转角位置出现过切或者倒角残留。从设计逻辑来看，这类结构的建模过程完全贴合实际加工的工序顺序：首先确定基体的外形基准，以块料的底面作为安装定位面，所有型腔、倒角特征的尺寸链都从底面和相邻的两个垂直侧面进行标注，保证加工时的定位基准统一；之后先完成型腔的粗加工开框，留0.2-0.3mm的精加工余量，再进行内壁轮廓的精铣，最后沿着内壁上边缘走刀完成倒角加工，建模时的特征顺序和实际加工工序完全对应，能直接用于CAM编程时的工序参考，避免出现特征顺序混乱导致的刀路计算错误。在实际加工场景中，

　　这类不规则内倒角的加工通常会选用倒角刀或者立铣刀通过三轴联动的方式完成，加工前需要确认型腔的深度、内壁的最小转角半径，匹配对应直径的刀具，避免刀具直径过大无法进入小转角位置，导致倒角加工不到位；同时要注意倒角的深度控制，因为不规则轮廓的转角位置如果进给速度过快，刀具的切削负载会突然增大，容易出现振纹，所以在路径规划时需要在转角位置设置进给减速，保证倒角面的表面粗糙度符合装配要求。从安装边界来看，整个结构的基体为规整长方体，底面为完整平面，没有突出的安装结构，加工时可以直接用平口钳夹持基体的侧面，或者用压板压在基体的顶面边缘预留的工艺台位置，不需要设计专用的工装夹具，适配常规立式加工中心、数控铣床的工作台装夹要求，

　　夹持时要注意找正基体的侧面与机床X轴的平行度，保证加工后的型腔轮廓与基体外形的位置度符合图纸要求。这类结构的建模练习重点在于掌握不规则轮廓的倒角特征创建方法，理解加工特征与实际工艺的对应关系，很多刚接触铣削加工编程的技术人员，容易忽略不规则轮廓倒角的转角补偿问题，直接用等距偏移的方式生成刀路，最终加工出来的倒角在转角位置会出现宽窄不一的问题，通过对这类典型特征的建模与工艺分析，能更清晰地掌握内轮廓倒角的走刀逻辑，在实际生产中遇到同类结构时，能快速完成刀路编制，减少试切环节的材料浪费与调试时间。另外这类不规则内型腔的倒角结构，除了去除加工后的锐边、避免装配时划伤操作人员之外，还有一个实际作用是引导配套零件的装入，很多通讯类产品的壳体内部需要安装电路板、屏蔽罩等配件，内壁边缘的倒角能在配件装配时起到导向作用，降低装配对位的难度，同时也能减少配件装入时与锐边磕碰导致的涂层脱落、元器件损伤问题，所以这类倒角看似是简单的工艺特征，实际对产品的装配效率、成品良率都有直接影响，在建模时不能随意简化或者省略，需要严格按照实际的工艺要求设计倒角的角度与宽度，保证和后续的加工、装配环节匹配。
