内轮廓规则形状倒角铣削加工练习件

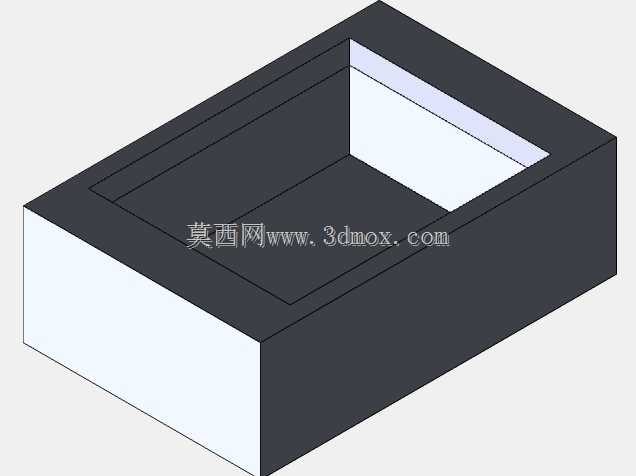

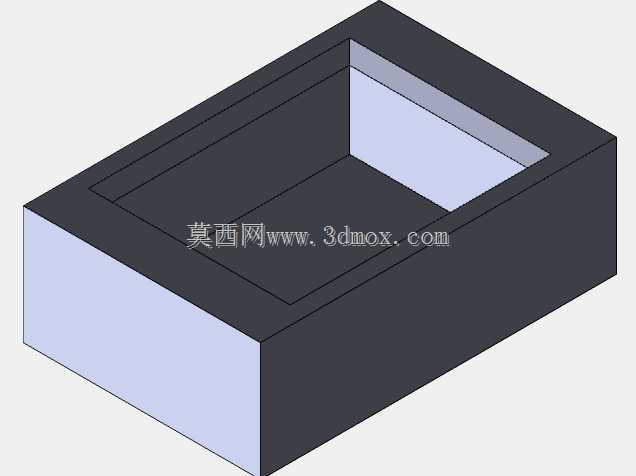

　　在常规箱体类零件、型腔模仁、安装基座的铣削加工工序中，内轮廓棱边的倒角加工是极易出现接刀痕、过切、倒角不均问题的环节，这类带封闭内凹轮廓的规则矩形型腔倒角练习件，正是针对立式加工中心倒角铣削工艺的实操训练载体，可帮助操机人员、工艺设计人员掌握内封闭轮廓倒角的走刀路径规划、刀具补偿设置、切削参数匹配的核心要点。该练习件的主体为带台阶内凹型腔的矩形块结构，外轮廓为规整直角六面体，可直接通过平口钳装夹固定在机床工作台面，无需设计额外装夹位，装夹时仅需找正外轮廓的X、Y向基准边，即可快速完成工件坐标系设定，适配常规教学实训、工艺验证场景的快速装夹需求。内型腔采用两级台阶结构设计，最内侧为深度较大的矩形凹腔，

　　靠近顶面位置设置一圈宽度均匀的台阶面，所有内棱边均为垂直相交的直角结构，无曲面、斜角等异形特征，属于规则内轮廓的典型结构，这类结构在实际生产中常见于液压阀块安装腔、电子元器件屏蔽盒、工装定位基座的内腔结构，加工时需要先完成型腔的粗、精铣工序，保证侧壁与底面的垂直度、平面度达到基准要求后，再开展棱边倒角作业。设计这类练习件时，特意将内轮廓的转角设置为与倒角刀具直径匹配的圆角过渡，避免出现刀具无法到达的清角区域，让练习者可以完整走完全封闭的内轮廓路径，熟悉顺铣、逆铣在倒角加工中的表面质量差异，掌握刀具半径补偿、长度补偿在倒角工序中的调整方法——实际加工中，倒角刀的伸出长度、径向偏移量的微小误差，都会直接影响倒角的宽度与角度一致性，

　　通过这类规则件的反复练习，可以快速建立参数调整的手感，避免在实际零件加工中出现批量报废问题。从安装边界来看，该练习件的外轮廓尺寸适配常规小型加工中心的行程范围，装夹时伸出钳口的高度仅需满足型腔加工深度需求即可，无需过高的装夹高度，可最大限度降低加工过程中的振颤风险，保证倒角面的表面粗糙度均匀。在实际生产场景中，这类内轮廓倒角的作用主要分为三类：一是去除棱边的加工毛刺，避免后续装配、使用过程中毛刺脱落造成设备卡滞、人员划伤问题；二是为后续的表面处理工序做准备，比如阳极氧化、喷塑、电镀等工艺中，锐边位置的涂层附着力较差，均匀的倒角可以保证涂层连续覆盖，提升表面处理质量；三是满足装配导向需求，部分腔体内需要嵌入安装其他零件时，

　　入口处的倒角可以起到导向作用，降低装配难度，避免配合面被锐边刮伤。练习该结构的倒角加工时，需要重点关注几个工艺要点：首先是下刀位置的选择，内封闭轮廓加工不能直接在轮廓上下刀，需要选择型腔内部的空余区域下刀，再通过圆弧切入的方式进给到倒角路径，避免在轮廓面上留下接刀痕；其次是走刀速度的匹配，内轮廓转角位置机床需要进行加减速，若进给速度设置过高，会出现转角处倒角过宽的问题，需要根据机床的伺服响应特性调整转角进给倍率；最后是切削深度的控制，倒角加工的Z向深度直接决定倒角的尺寸，对刀时需要反复试切验证，保证整个轮廓上的倒角宽度一致。这类规则形状的内轮廓倒角练习，是掌握复杂异形型腔倒角加工的基础，只有把规则轮廓的走刀逻辑、参数调整方法练熟，后续面对带曲面、斜壁、不规则转角的型腔倒角时，才能快速调整工艺方案，保证加工质量稳定。
