铣削加工练习用饰面凸台基座结构

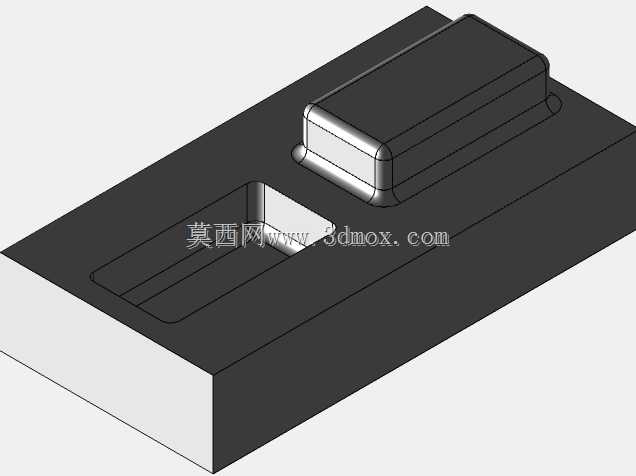

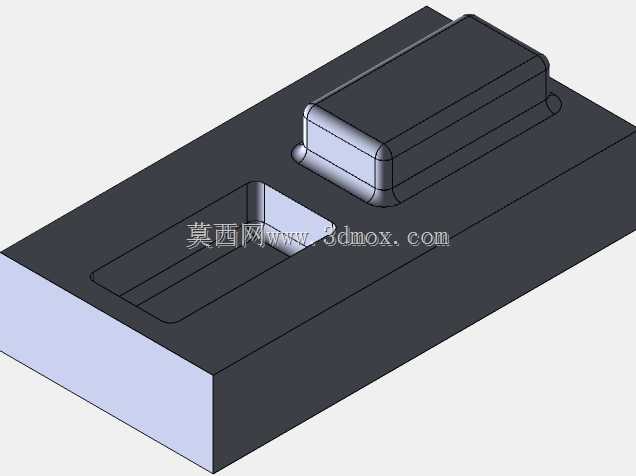

　　在常规数控铣削技能实操训练场景中，这类带凸台与凹槽的基座类结构是非常典型的加工训练载体，主要用于帮助操机人员与编程人员熟悉平面铣削、轮廓铣削、精加工余量控制的全流程操作逻辑，也可作为CAM软件编程练习的验证模型，对应实际生产中通讯类产品外壳表面处理工序前的基材粗精加工工位的工装定位基准结构。从结构功能来看，该模型主体为矩形基座，上方设置带圆角过渡的凸起凸台，基座平面上开设矩形通槽，所有棱边均做了工艺圆角处理，完全贴合实际铣削加工中避免应力集中、减少刀具崩损的工艺要求，没有多余的装饰性结构，每一处几何特征都对应明确的加工工序。设计这类练习结构时，首先要考虑的是加工工序的排布逻辑：先完成基座大平面的粗铣，留0.2-0.

　　3mm的精加工余量，再走凸台的外轮廓粗加工，同样预留精加工余量，之后加工凹槽区域，最后统一完成所有平面与轮廓的精加工，圆角位置需要匹配对应直径的圆角刀，避免出现过切或者接刀痕明显的问题。外形尺寸上，基座采用规整的矩形轮廓，长宽比例控制在2:1左右，凸台的高度不超过基座总厚度的1/2，避免加工时出现让刀变形，凹槽的宽度大于常用立铣刀直径的2倍，保证刀具可以顺畅走刀，不会出现挤刀的情况，所有安装边界都预留了足够的装夹位置，基座侧边留出至少15mm的装夹余量，适配普通平口钳的装夹范围，不需要额外制作专用工装就可以直接在普通立式铣床上完成加工。实际加工过程中，这类结构可以很好地训练操作人员对刀具路径的规划能力，

　　比如凸台侧面的精加工需要采用顺铣方式，保证表面粗糙度达到要求，凹槽底部的精加工需要控制走刀步距，避免出现明显的刀纹，圆角位置的进给速度需要适当降低，防止刀具在拐角处因为负载突变出现崩刃。从结构合理性来看，凸台与基座连接位置的圆角半径统一，既符合实际产品的结构设计要求，也减少了加工时需要更换刀具的频次，降低辅助加工时间，凹槽的深度不超过基座厚度的1/3，保证加工后基座不会因为材料去除过多出现变形，整体结构没有薄壁、深腔等超出基础加工能力的特征，非常适合刚接触数控铣削的人员练习基础操作，也可以作为CAM软件编程时验证后处理程序正确性的测试模型，对应实际生产中很多通讯类结构件的基础特征组合，掌握这类结构的加工与建模逻辑，

　　就可以快速适配同类结构的产品设计与加工编程工作。建模过程中，这类结构采用拉伸凸台与拉伸切除的基础特征就可以完成，不需要复杂的曲面操作，重点在于特征的先后顺序排布，先创建基座主体，再添加凸台特征，最后切除凹槽结构，圆角特征放在所有实体特征创建完成后统一添加，避免因为圆角导致后续特征生成失败，同时所有尺寸都采用整数标注，方便加工时对刀与尺寸测量，不需要进行复杂的尺寸换算，降低练习过程中的出错概率。
