双列直插28引脚IC插座结构设计

　　在电路板组装与电子设备调试场景中，双列直插式IC插座是极为常用的板级连接部件，这款28引脚规格的插座，主要适配标准28脚双列直插封装的集成电路芯片，覆盖常规工业控制板、消费电子主板、实验开发板等多类应用场景，能够避免芯片直接焊接在PCB上带来的拆换困难、引脚损伤问题，尤其适合需要反复烧录程序、更换芯片做功能验证的研发调试环节，也能在量产产品中降低芯片焊接不良导致的整板报废风险。

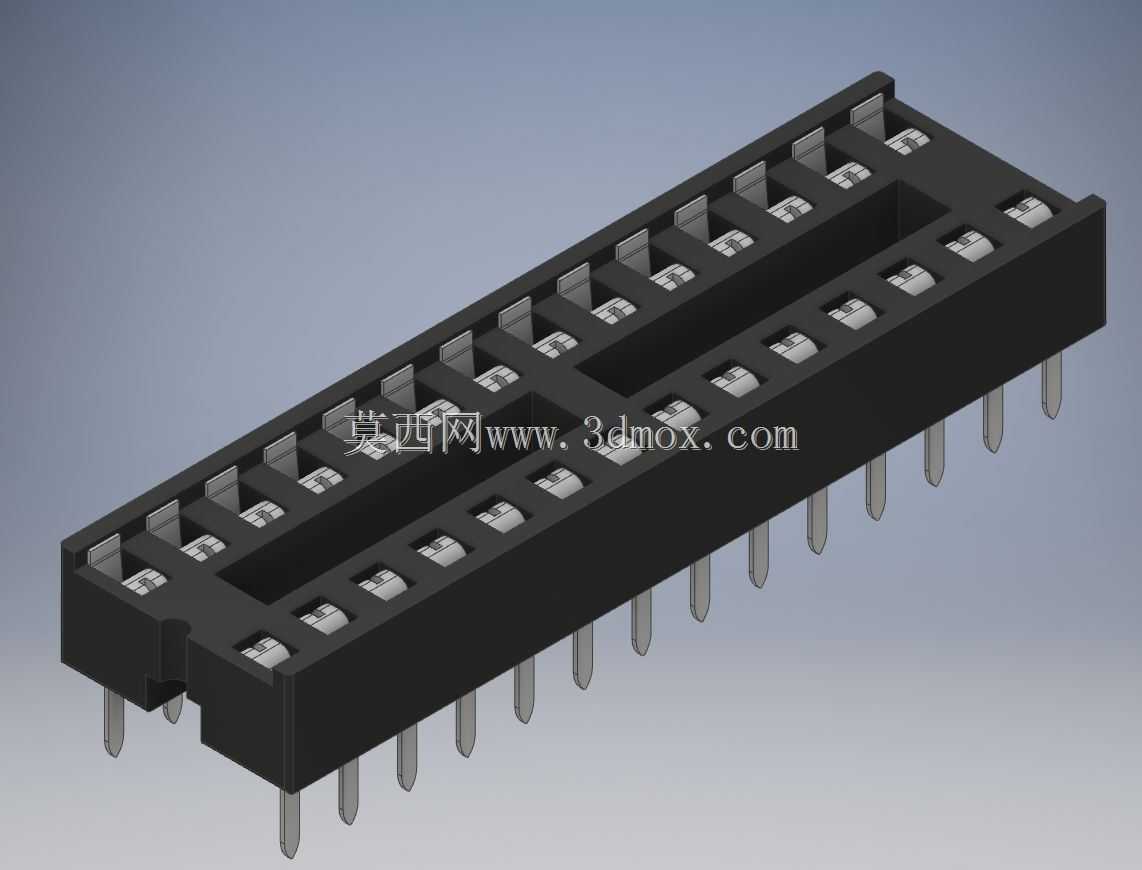

　　从实际功能特性来看，这款插座采用黑色绝缘基座搭配双侧对称排列的金属接触端子设计，绝缘基座选用耐高温、绝缘性能稳定的工程塑料材质，能够适配波峰焊、回流焊等常规PCB焊接工艺的温度要求，不会在焊接过程中出现基座变形、端子移位的问题。金属接触端子采用弹性铜合金材质，表面做镀锡处理，既保证良好的导电接触性能，也具备足够的插拔弹性，芯片引脚插入后能够形成稳定的接触压力，避免长期使用后出现接触松动、导通电阻增大的问题，同时端子的插拔寿命能够满足常规设备全生命周期内的芯片更换需求，不会出现几次插拔就端子变形、接触失效的情况。

　　设计过程中首先严格遵循标准DIP28封装的尺寸规范，两排端子的中心间距严格匹配行业通用的宽体DIP封装尺寸，每排相邻端子的引脚间距保持2.54mm标准间距，完全适配通用PCB的孔位设计，不需要额外做非标孔位定制，能够直接套用标准封装库完成PCB Layout设计。基座的外形边界做了圆角过渡处理，避免生产组装过程中尖锐边角划伤操作人员或者相邻板上的元器件，基座中间的镂空槽设计一方面能够节省原材料用量，另一方面也能在芯片插入后形成一定的散热空间，避免芯片工作时热量在插座与芯片之间积聚，同时也能在焊接过程中让助焊剂挥发的气体顺利排出，减少焊接空洞的产生概率。

　　安装边界方面，这款插座的插针长度经过精准核算，穿过标准1.6mm厚度PCB后露出的焊脚长度控制在1.2-1.5mm区间，既能够保证焊锡充分浸润形成可靠焊点，也不会因为插针过长导致焊后剪脚工序额外增加工作量，同时插针的直径匹配标准PCB钻孔尺寸，插装时能够顺利插入孔位，不会出现过紧插装困难或者过松导致插座在焊接前移位的问题。基座底部设计有微小的定位凸点，在插装到PCB上时能够与PCB表面形成轻微的卡位，配合过孔的摩擦力让插座在过焊接炉的过程中不会因为传送带震动出现偏移，保证焊接后引脚位置的精度。

　　从结构细节来看，每个金属端子在基座内部的固定采用倒刺卡位结构，端子压入基座的安装槽后，倒刺会嵌入塑料基座的内壁，形成可靠的机械固定，即使在插拔芯片时施加较大的外力，端子也不会从基座中被带出，避免插座整体报废。端子的接触端采用收口式弹性设计，芯片引脚插入时接触片会向两侧撑开，依靠材料自身的弹性回弹力夹紧芯片引脚，接触区域做了圆弧过渡处理，不会在插拔过程中刮伤芯片引脚的镀锡层，减少引脚氧化、接触不良的隐患。基座顶部的引脚入口处做了导向倒角，芯片插入时即使引脚存在微小的位置偏差，也能顺着倒角顺利滑入接触端子内部，降低芯片插装时的引脚折弯概率，尤其是在手工组装的场景下，能够大幅提升组装效率，减少因为引脚对位不准导致的芯片损坏问题。

　　在实际选型应用中，这款插座能够兼容所有符合JEDEC标准的28脚双列直插封装芯片，包括常见的单片机、存储器、逻辑接口芯片等，不需要针对特定品牌的芯片做结构调整，通用性极强。对于需要做芯片程序升级的设备，比如小型工控板、教学实验设备，使用这款插座后不需要动用拆焊工具，直接用起拔器就能取下旧芯片更换新程序的芯片，大幅降低后期维护的难度和成本。在产品研发阶段，使用这款插座可以灵活更换不同配置的芯片做功能测试，不需要每次更换芯片都重新焊接电路板，能够有效缩短研发打样的周期，减少样板制作的成本投入。
