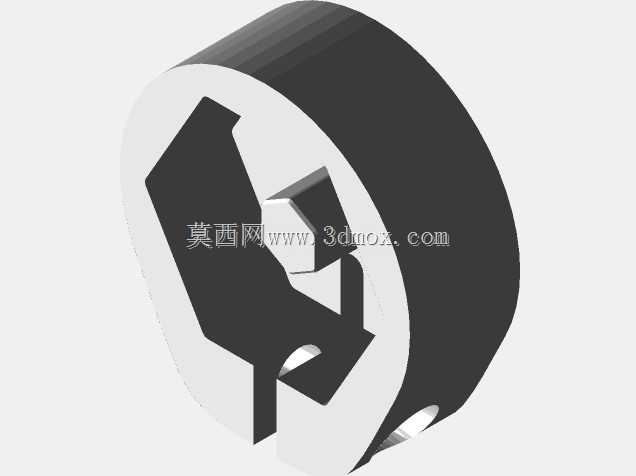

自行车前叉DVO OTT旋钮止动结构件

　　该止动结构件应用于山地自行车前叉的OTT调节旋钮端，是前叉行程调节功能中承担锁止、档位定位的核心小尺寸结构件，日常骑行场景中，骑手可通过外露的调节旋钮切换前叉的正负行程区间，适配爬坡、林道穿越、颠簸下坡等不同路况的避震反馈需求，而该止动件正是限制旋钮转动行程、避免调节过位导致内部阻尼结构脱位的关键限位部件。从结构设计逻辑来看，该零件采用环形基体嵌套异形止动凸台的构型，环形外圈与前叉上管的调节安装位同轴配合，安装时可直接卡入前叉端盖的预设卡槽内，无需额外设计复杂的定位销结构，装配工序可压缩至单步卡接完成，适配量产线的快装需求。零件内侧的异形凸台完全匹配调节旋钮底部的卡槽轮廓，旋钮转动时，

　　凸台的两个止动端面分别对应行程调节的上下极限位置，当旋钮转动至极限角度时，凸台端面与旋钮卡槽侧壁硬接触，直接锁止转动自由度，避免旋钮超程转动拉扯内部阻尼油路的密封件，从结构根源上降低调节操作带来的密封失效、阻尼油渗漏风险。从安装边界来看，该零件的环形外径与前叉上管端盖的内孔尺寸采用基孔制间隙配合，配合公差控制在0.02mm-0.05mm区间，既保证安装时可顺利压入端盖，又避免配合间隙过大导致旋钮转动时出现旷量，影响调节档位的精准度；零件的轴向厚度与端盖内的安装槽深度完全匹配，压装后端面与端盖表面齐平，不会突出干涉旋钮的正常转动，也不会凹陷导致卡接失效。内侧异形凸台的高度经过反复校核，既保证足够的接触受力面积，

　　承受旋钮转动到极限位置的冲击力，长期使用不会出现凸台崩断的失效问题，又不会过度伸入旋钮内部占用多余空间，压缩前叉端盖内其他阻尼调节组件的布置空间。在实际使用场景中，该止动件需要长期承受旋钮转动带来的周期性冲击载荷，尤其是骑手心急快速拧动调节旋钮时，止动端面会承受瞬时的撞击力，因此结构设计时在凸台与环形基体的衔接位置做了圆弧过渡处理，避免应力集中导致的根部断裂问题，同时零件的构型完全适配粉末冶金或者高强度工程塑料注塑的加工工艺，可实现大批量低成本生产，零件成型后无需额外的二次机加工即可满足装配精度要求，适配自行车零部件大规模量产的成本控制需求。
