U型件冲压弯曲成型工装结构

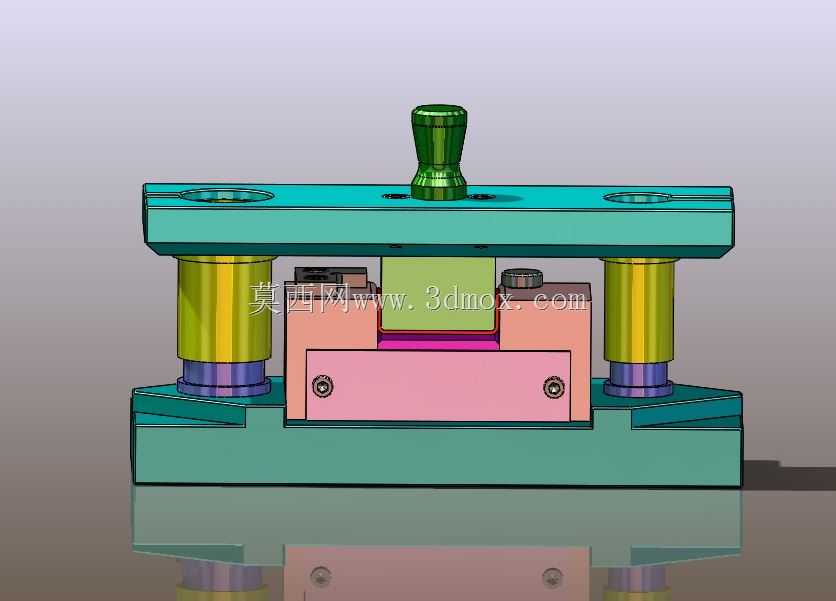

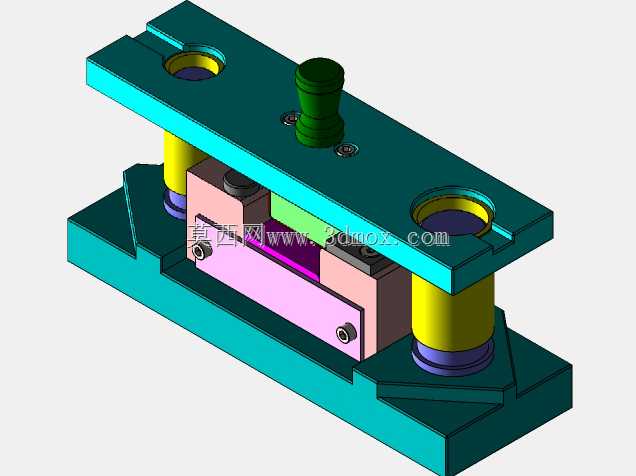

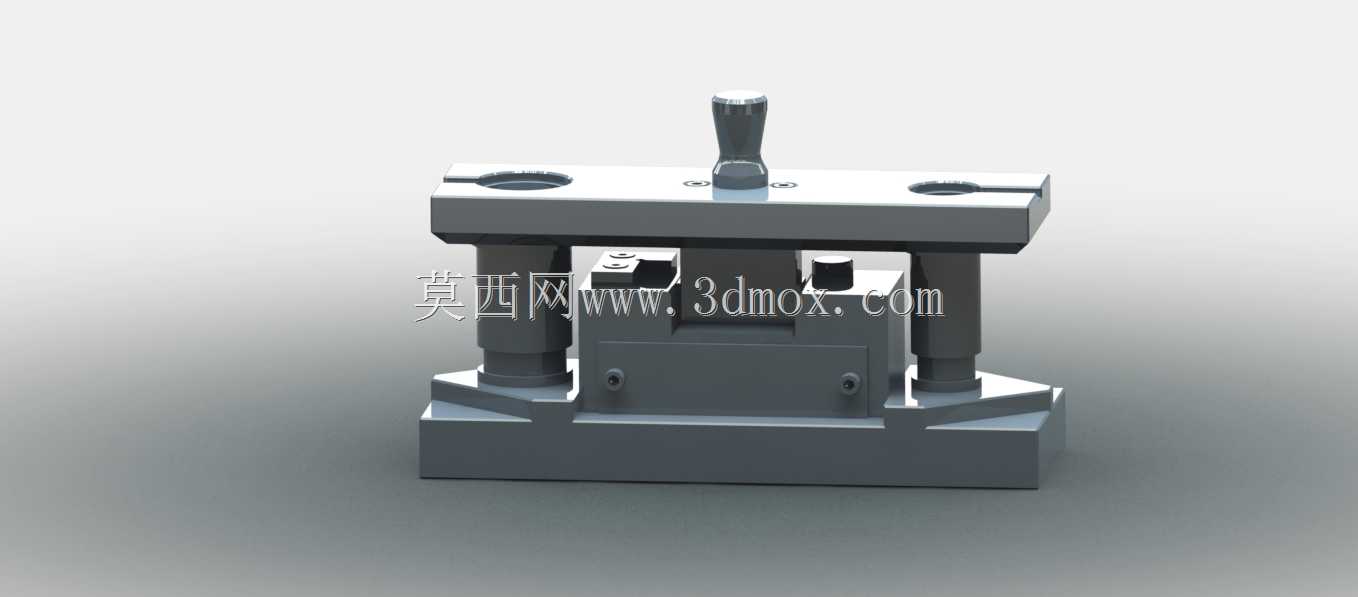

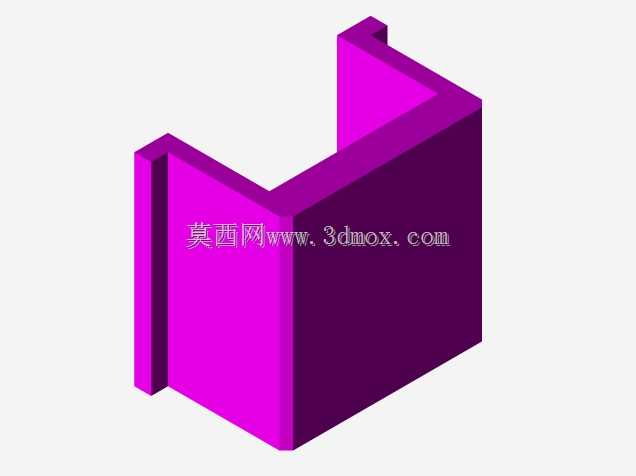

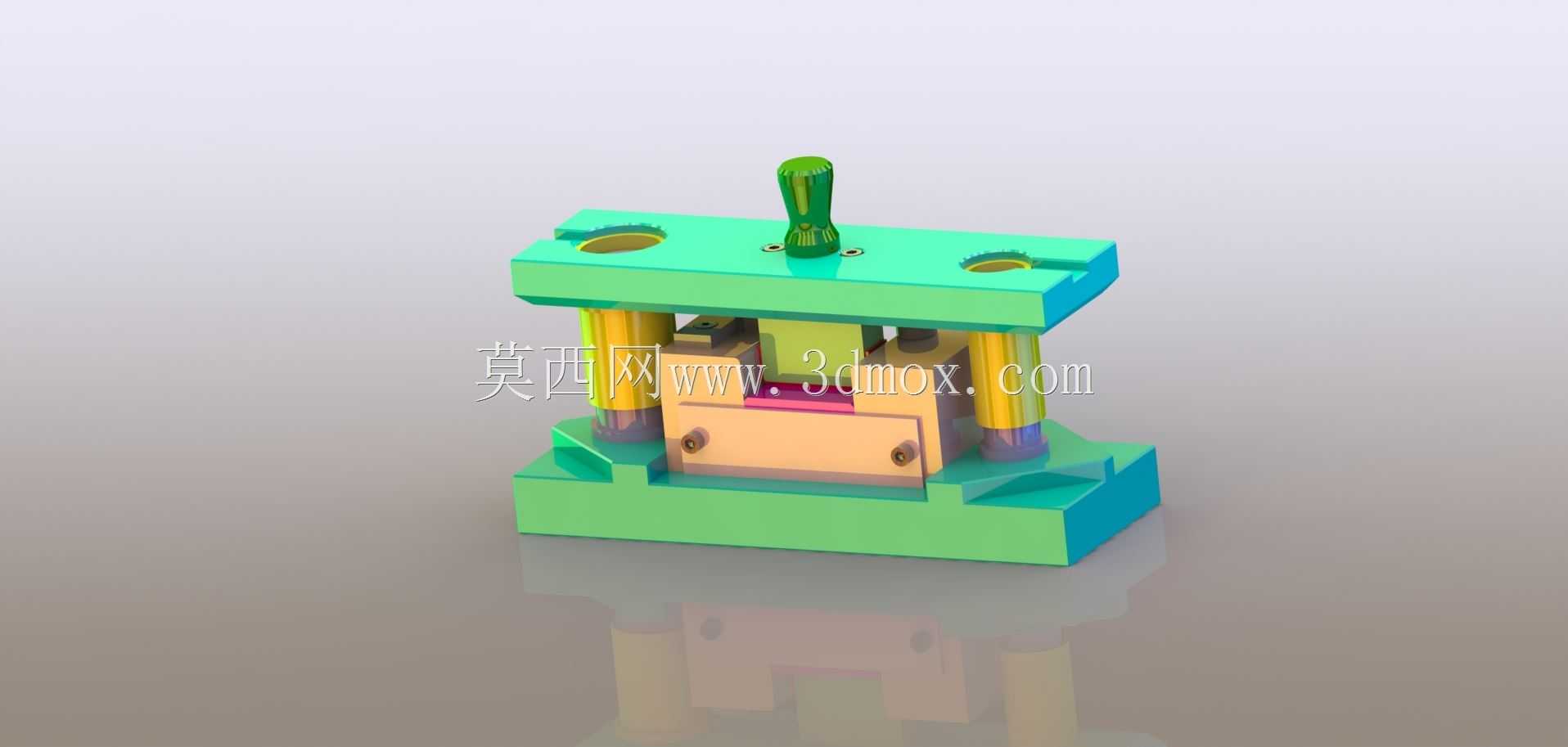

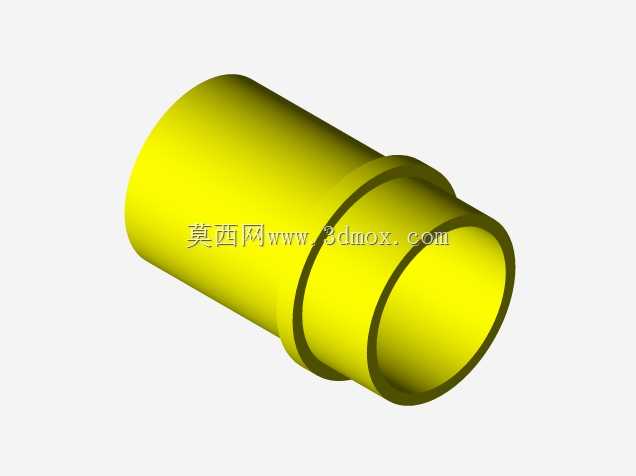

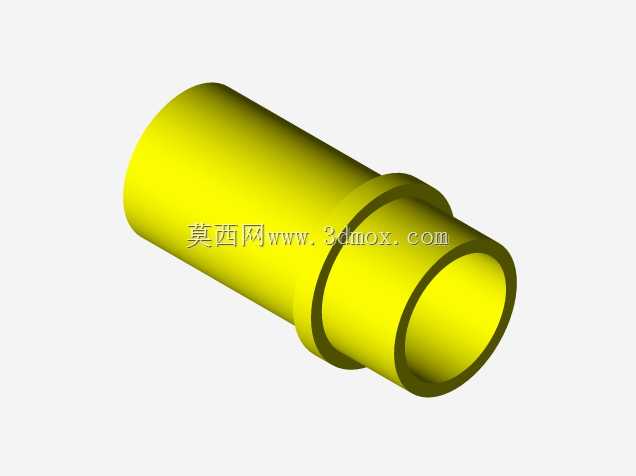

　　这套弯曲成型工装主要面向五金冲压产线的U型薄壁件批量加工场景，适配常规开式可倾压力机的安装接口，可直接装夹在普通吨位冲床的工作台面完成连续冲压作业，多用于家电五金、汽车小五金、低压电器配件的弯折工序，替代传统手工弯折或简易折弯夹具的低效作业模式。整套工装采用典型的后侧导柱模架结构，上下模座通过对称布置的导柱导套实现合模导向，导柱与导套的配合间隙控制在IT6级精度区间，可抵消连续冲压过程中滑块的微小偏移，保证弯折过程中凸凹模的对位精度，避免U型件两侧壁出现高度差、弯折角度超差的问题。上模部分的弯折凸模采用整体式快换结构，通过模柄与冲床滑块连接，凸模的工作端做了R角过渡处理，可减少板材弯折过程中的应力集中，

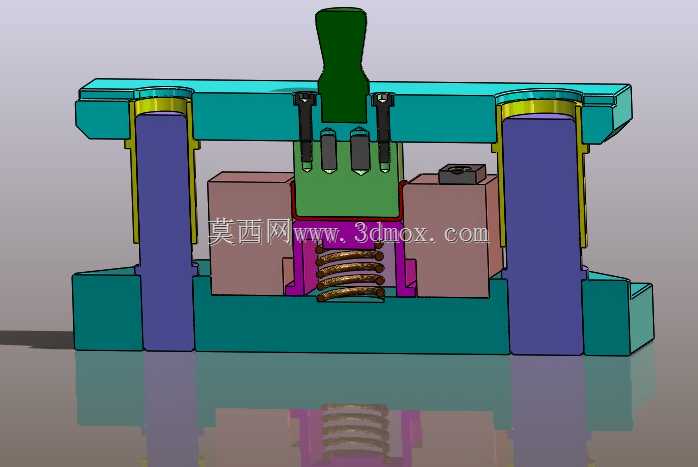

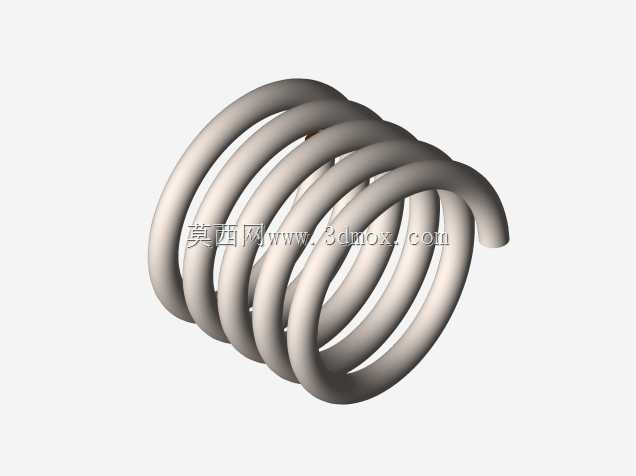

　　避免工件弯折处出现裂纹或表面拉伤；凸模侧边设置的弹性压料装置在合模初始阶段就会压紧待加工板材，防止板材在弯折过程中出现滑移，保证U型件的底部平面度符合图纸要求。下模部分设置了对称的弯折凹模镶块与顶料机构，凹模镶块的入口处同样做了圆角过渡，配合凸模的下行行程完成板材的90度弯折，成型完成后顶料机构会在弹性元件的作用下将成型工件从下模型腔中顶出，方便操作人员取件，也可适配自动化送料线的取件节拍。整套工装的安装边界完全适配常规冲床的T型槽间距，上下模座的厚度经过强度校核，可承受连续冲压的交变载荷不会出现变形；导柱导套的长度经过行程匹配，保证滑块在上止点位置时导柱仍有足够长度留在导套内，不会出现导柱脱套的安全隐患。在实际生产场景中，

　　这套工装可适配厚度0.5-3mm的冷轧钢板、铝板等常见冲压板材，通过更换不同宽度的凸模与凹模镶块，可快速调整U型件的内腔宽度尺寸，无需更换整套模架，大幅降低多规格小批量生产的工装投入成本。工装的卸料与顶料元件均采用标准化的弹性组件，易损件可直接采购标准件更换，减少设备维护的停机时间；上下模座的定位销与紧固螺丝均采用对称布置，拆装过程中无需额外找正，可快速完成工装的换型调试。从结构设计逻辑来看，这套工装摒弃了复杂的斜楔、侧推等特殊结构，全部采用常规冷冲模的标准构件，加工难度低，普通模具加工车间即可完成整套工装的制造，制造成本仅为同类型复杂弯模的六成左右，同时兼顾了成型精度与生产稳定性，非常适合中小五金加工厂的批量生产需求。

　　在实际调试过程中，可通过调整上模的下行死点位置控制弯折角度的回弹量，针对不同材质的板材特性微调合模深度，即可保证弯折后的U型件角度稳定在90°±0.5°的公差范围内，无需后续人工校形工序。工装的整体结构紧凑，占用冲床工作台的面积较小，可在同一台大吨位冲床上并排布置多套同类型工装，实现多件同时冲压，进一步提升生产效率。
