30mm管径金属骑马卡管线固定夹具

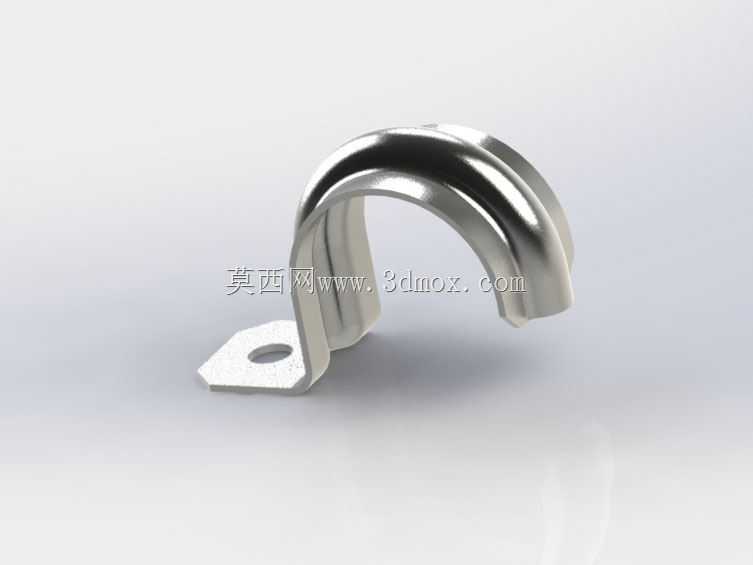

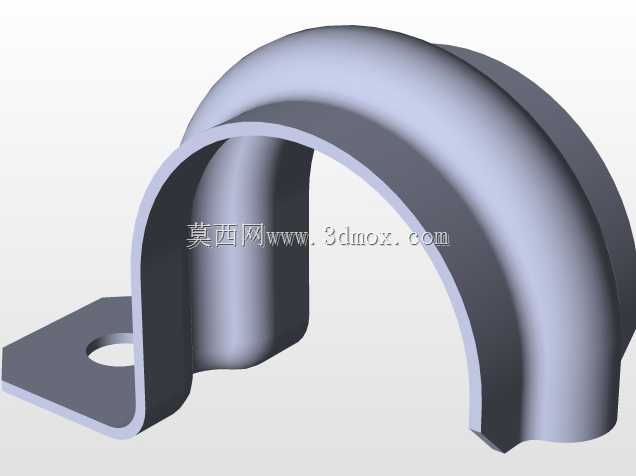

　　这款适配30毫米外径管线的金属固定夹具，是民用及工业管线布设场景中极为常用的紧固类五金构件，日常在室内电气布线、给排水支管固定、通讯线缆架空支撑、小型气动管路排布作业中都能见到它的身影，相比塑料材质的同类固定件，金属冲压成型的这款夹具抗老化性能更强，承重冗余更高，在户外布设、设备内部管线固定等对固定可靠性要求更高的场景中适配性更好。从结构设计来看，这款夹具采用一体式冲压成型工艺，整体没有额外的焊接、拼接结构，弧形抱合段的曲率完全匹配30毫米外径的圆管、线缆外轮廓，安装后弧形内壁能和被固定件的外表面形成足够大的接触面积，避免局部压强过大损伤管线外护套，同时弧形段做了双道加强筋的翻边处理，既提升了夹具自身的结构刚度，

　　在拧紧固定螺丝时不会出现弧形段向外张开变形的问题，也能通过翻边的圆滑过渡避免锐边割伤施工人员或者管线外层。安装端的单耳片设计是这类小规格管夹的经典结构，耳片上预制了对应规格的安装通孔，施工时只需要在安装基面打一个固定点位，穿入自攻螺丝或者膨胀螺栓即可完成固定，相比双耳式的管夹，单耳结构在狭窄安装空间内的适配性更强，不需要预留两侧的安装操作空间，在设备框架内侧、墙面阴角、桥架侧壁等局促位置布设管线时，这种单耳结构的安装效率要高出不少。从安装边界尺寸来看，这款夹具的弧形段内净空刚好为30毫米，适配外径公差在±0.5毫米范围内的圆形管线，耳片的安装孔中心到弧形段最顶端的垂直距离经过精准核算，

　　固定后管线外壁和安装基面之间会预留2毫米左右的间隙，既不会让管线紧贴基面造成冷凝水积存腐蚀管线，也不会因为间隙过大导致管线固定后出现晃动余量。夹具的冲压边缘全部做了钝化处理，没有冲压残留的毛刺飞边，施工过程中不需要额外做边缘打磨处理，金属基材一般采用镀锌钢板或者不锈钢板材冲压，表面镀层均匀，在常规室内环境下的防锈寿命可以满足多数工程的使用周期要求，如果是在腐蚀环境下使用，也可以选用304不锈钢材质的同规格型号。在实际选型使用过程中，需要注意这款夹具的单耳固定结构适合水平或者垂直方向的静态管线固定，如果是存在持续振动的设备管线，比如空压机出口管路、设备震动段的线缆固定，可以搭配减震橡胶垫垫在弧形段和管线之间，既可以缓冲振动传递，

　　也能进一步提升夹持的摩擦力，避免长期振动下夹具出现松动移位。很多结构设计人员在做设备内部布管布线设计时，经常会忽略这类小五金件的安装空间预留，实际上这款夹具在安装时，除了耳片本身的安装孔位需要预留操作空间，弧形段的两侧也需要预留至少3毫米的操作间隙，方便施工时将夹具卡入管线外侧再对准安装孔位锁紧，如果空间预留不足，现场施工时很容易出现夹具无法顺利安装，甚至需要临时调整管线路由的问题，反而影响整体装配效率。从建模角度来看，这类冲压件的三维建模需要重点关注弧形段的曲率和翻边的折弯半径，不能直接用直角折弯来模拟冲压工艺的圆弧过渡，否则生成的工程图在交付钣金加工厂开模冲压时，会出现成型后尺寸偏差，导致弧形段和目标管径不匹配，或者安装耳片的角度出现偏差，无法贴合安装基面。另外夹具的厚度参数需要根据实际承重需求选择，常规0.8毫米厚度的型号可以满足直径30毫米的线缆、轻型塑料管的固定需求，如果是固定金属水管或者较重的刚性管线，则需要选用1.2毫米及以上厚度的同规格型号，避免长期承重下夹具出现塑形变形导致管线脱落。
