圆形截面皮带张紧调节组件结构设计

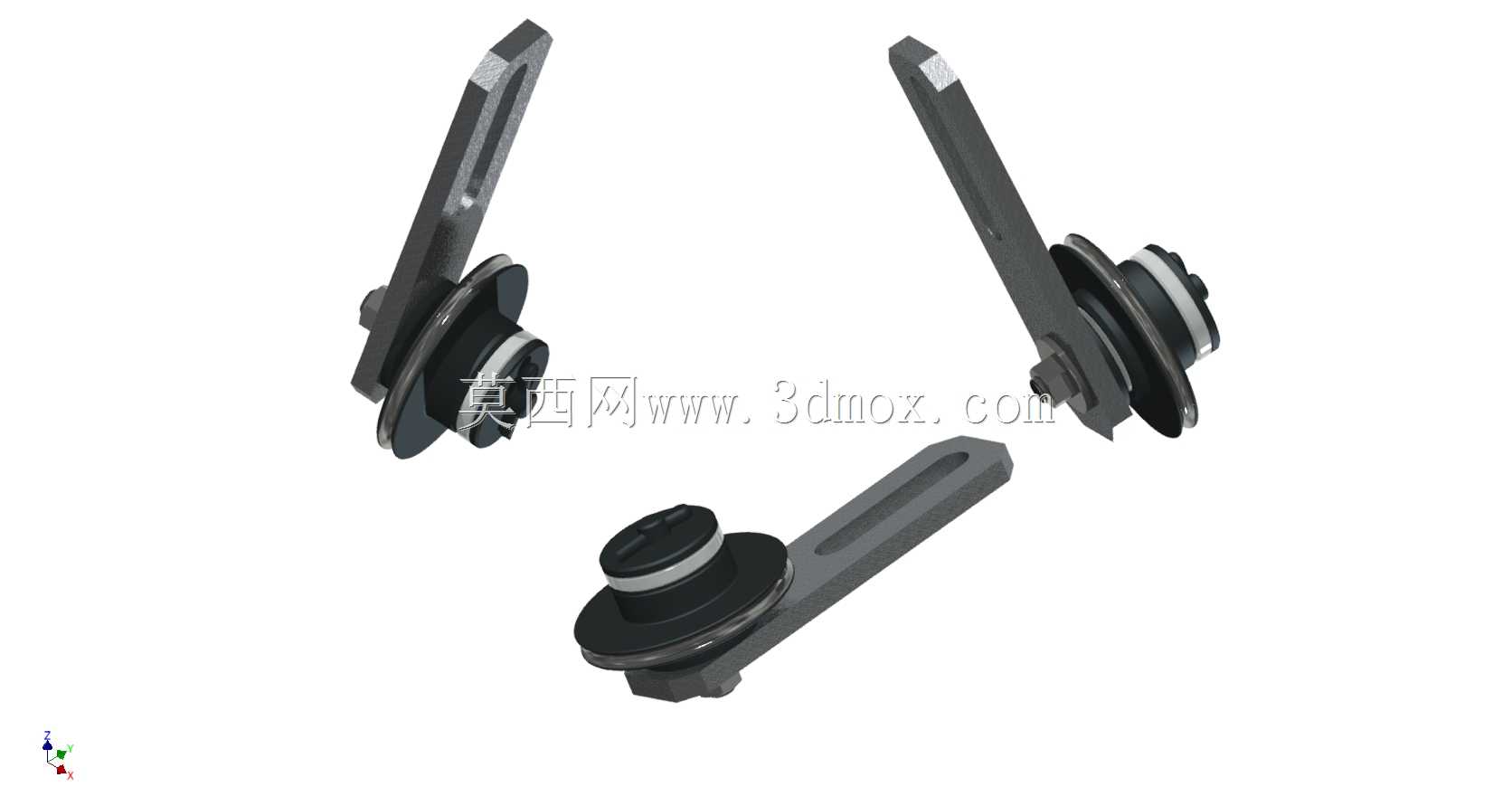

　　在轻工输送、小型传动设备、精密仪器传动链路里，圆形截面皮带的张紧失效一直是运维端高频反馈的问题点——这类皮带多为聚氨酯或橡胶材质，运行一段时间后会因蠕变、温变出现伸长量，若没有适配的张紧结构补偿余量，轻则出现传动打滑、转速失准，重则出现皮带跳脱、传动链路卡滞，直接影响整线运行稳定性。这套张紧组件的设计，就是针对圆形截面皮带的传动特性做的定向适配，没有照搬平皮带或V带的张紧结构逻辑，从安装边界到调节逻辑都贴合圆皮带的受力特点。

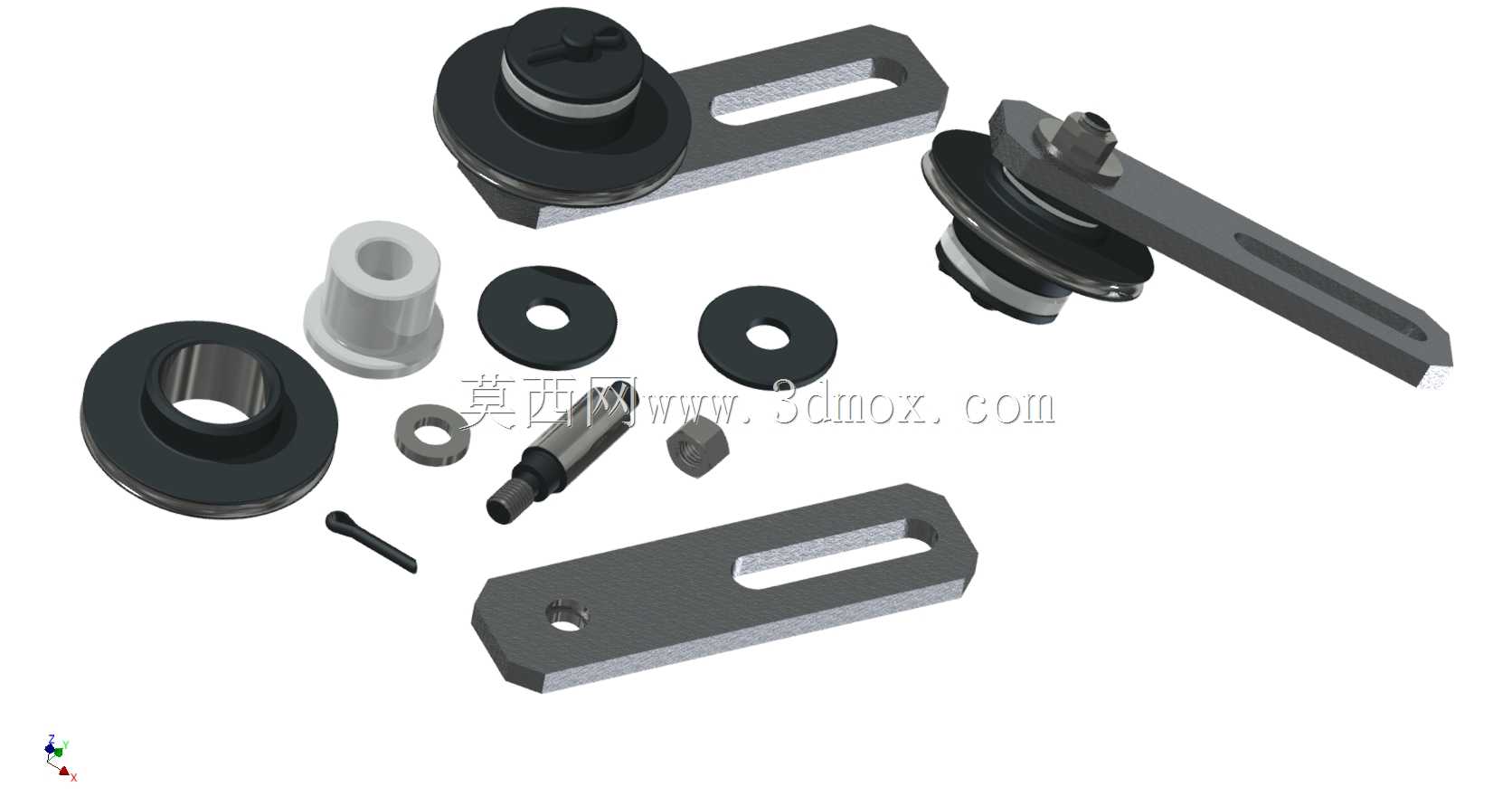

　　从结构组成来看，整套组件包含两个对称布置的张紧轮单元、带长槽的安装支架、定位衬套、锁紧销轴、紧固件以及防松销件，所有零件的配合公差都经过适配，张紧轮的轮槽做了与圆皮带截面匹配的圆弧过渡，不会像平带轮那样出现圆皮带卡滞、偏磨的问题，轮体内部集成了耐磨衬套，转动时的阻尼控制在合理区间，既不会因阻尼过大增加传动损耗，也不会因阻尼过小出现张紧轮窜动。安装支架上的长圆形调节槽是整个结构的调节核心，槽宽与锁紧销轴的外径做了H7/h6的间隙配合，调节时可以沿着槽的长度方向平移张紧轮的安装位置，实现张紧量的连续可调，不需要额外增加调整垫片或者更换不同长度的连接件，现场运维时只需要松开锁紧螺母，调整到合适张紧力后再锁死即可，单人就能完成操作，不需要复杂工装辅助。

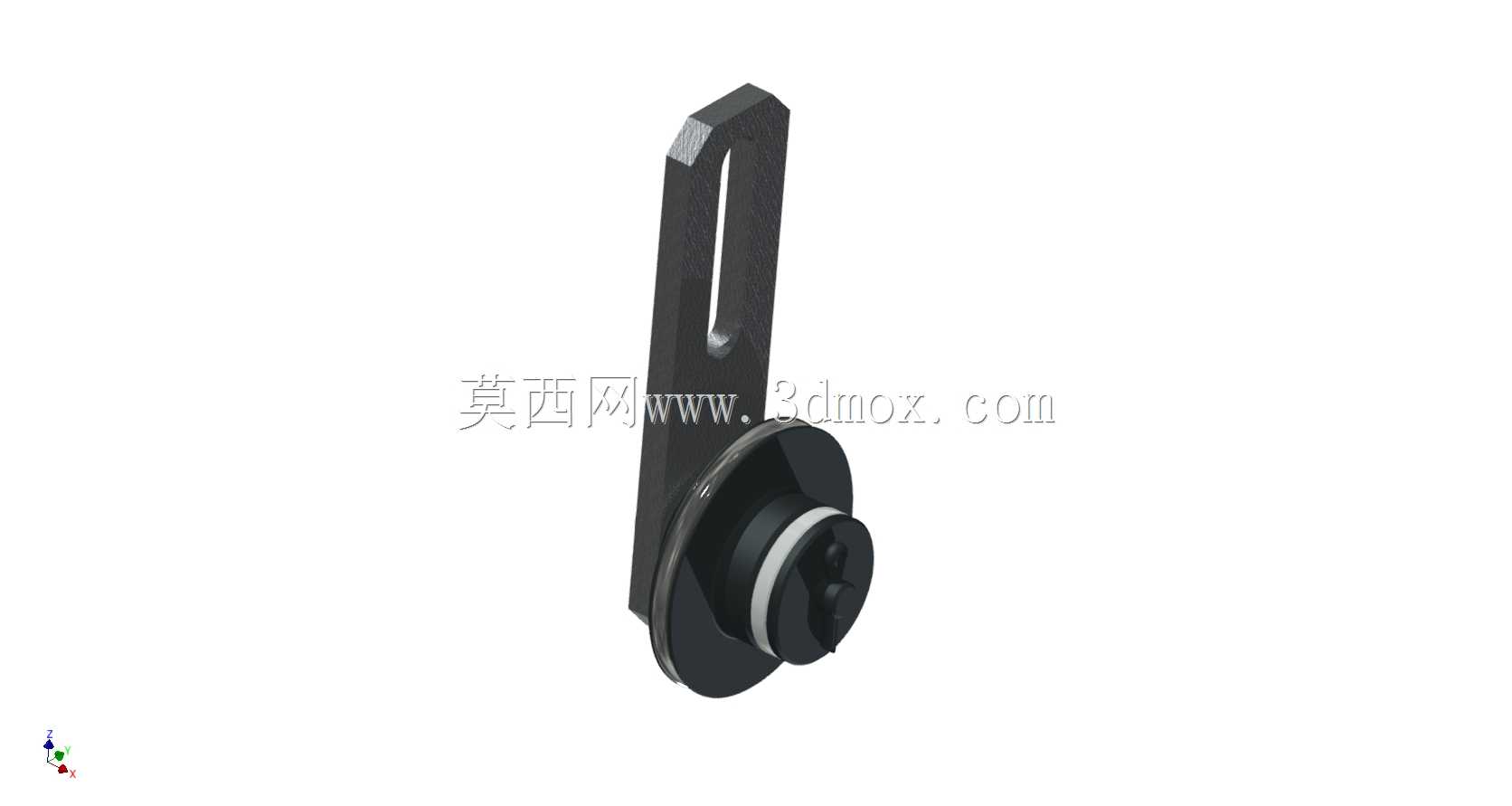

　　设计过程中首先考虑的是安装边界的适配性，支架的安装孔位做了通用化设计，可以适配市面上多数小型传动设备的安装面，不需要对原有设备的机架做大规模改造，两个张紧轮的布置角度经过受力校核，张紧力的方向始终沿着圆皮带的切线方向，不会给皮带带来额外的侧向力，避免皮带出现偏磨、过早疲劳断裂的问题。衬套的设计是为了抵消安装面的平面度误差，同时隔绝机架传递的振动，避免张紧轮在运行过程中出现松动，锁紧销轴上的防松结构采用了机械防松的形式，比单纯的摩擦防松可靠性更高，在设备长期振动的工况下也不会出现锁紧失效的问题。

　　从实际应用场景来看，这套张紧组件可以用在小型自动化输送线的圆皮带传动段、精密检测设备的传动链路、小型包装机械的进给传动、3D打印设备的传动系统以及各类轻工机械的圆皮带传动位置，张紧力的调节范围可以覆盖常规直径3mm到8mm的圆形截面皮带，不管是新皮带安装时的初始张紧，还是旧皮带伸长后的补偿张紧，都能通过支架上的调节槽完成调整。结构拆解后所有零件都可以单独更换，易损件只有张紧轮内部的耐磨衬套和轮体本身，运维成本很低，不需要整套更换组件。

　　在尺寸设计上，支架的厚度、张紧轮的外径、销轴的直径都经过强度校核，在最大张紧力工况下，支架的变形量控制在0.05mm以内，不会因为张紧力过大出现支架弯曲、销轴变形的问题，张紧轮的转动端面跳动量控制在0.02mm以内，高速运行时不会出现皮带抖动的问题。整个组件的安装不需要复杂的定位工艺，只需要将支架固定在预设的安装面上，穿入张紧轮单元，调整好位置后锁紧紧固件即可，安装效率比传统的张紧结构提升40%以上，对现场安装人员的技术要求也更低。

　　不同于市面上常见的固定式张紧结构，这套组件的调节是线性连续的，不会出现档位式调节的张紧量不匹配问题，不管是需要轻微张紧补偿的旧皮带，还是需要较大张紧量的新皮带，都能找到最合适的张紧位置，张紧力的大小可以根据实际传动需求调整，不会出现张紧过紧导致皮带过早老化、轴承负载过大，或者张紧过松导致打滑的问题。轮槽的圆弧半径做了多规格适配的预留，只需要更换张紧轮体，就可以适配不同直径的圆形截面皮带，支架和紧固件部分可以通用，进一步降低了备件库存压力。
