手持木柄光学放大镜结构设计方案

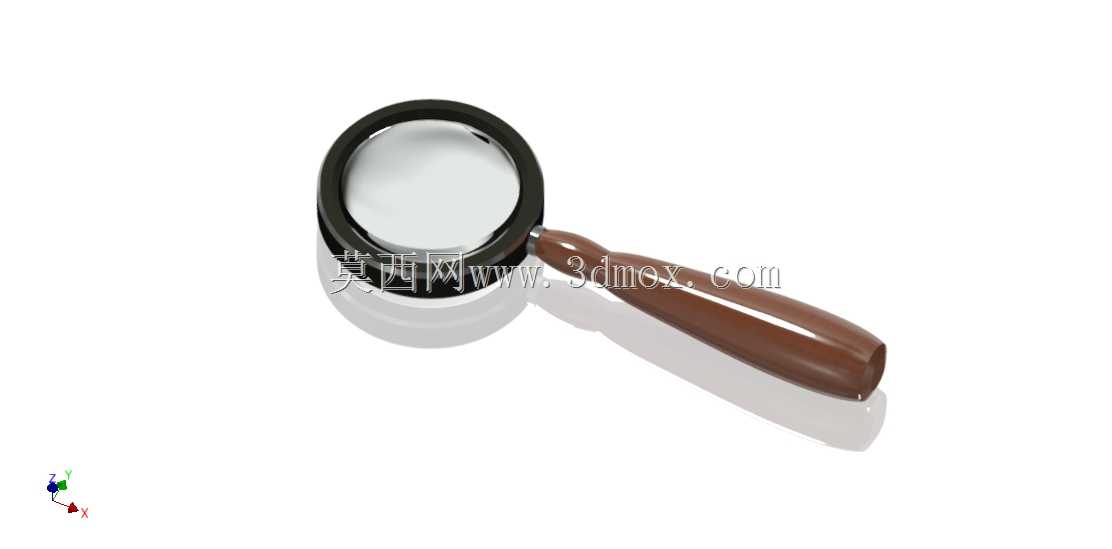

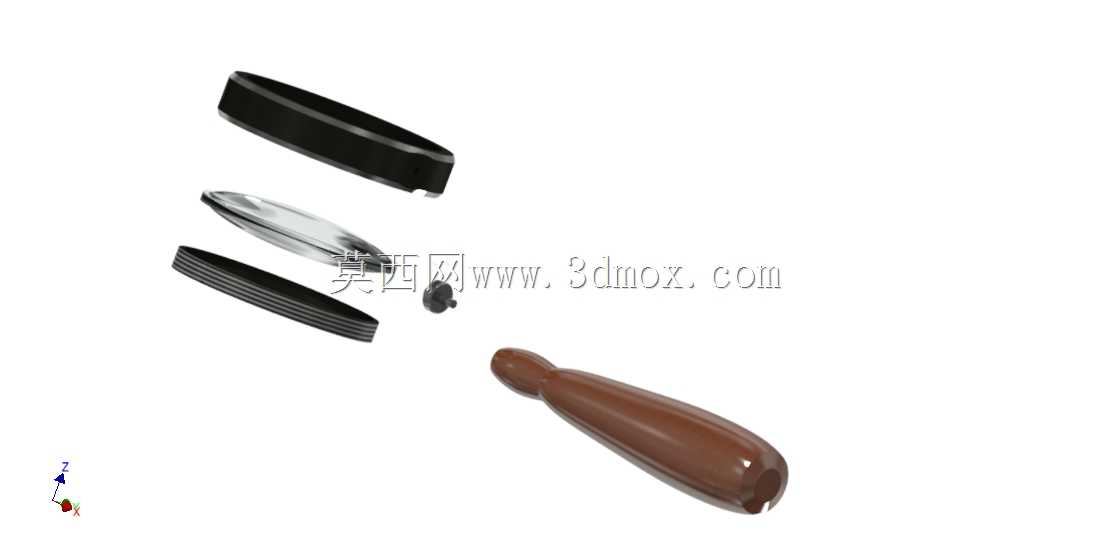

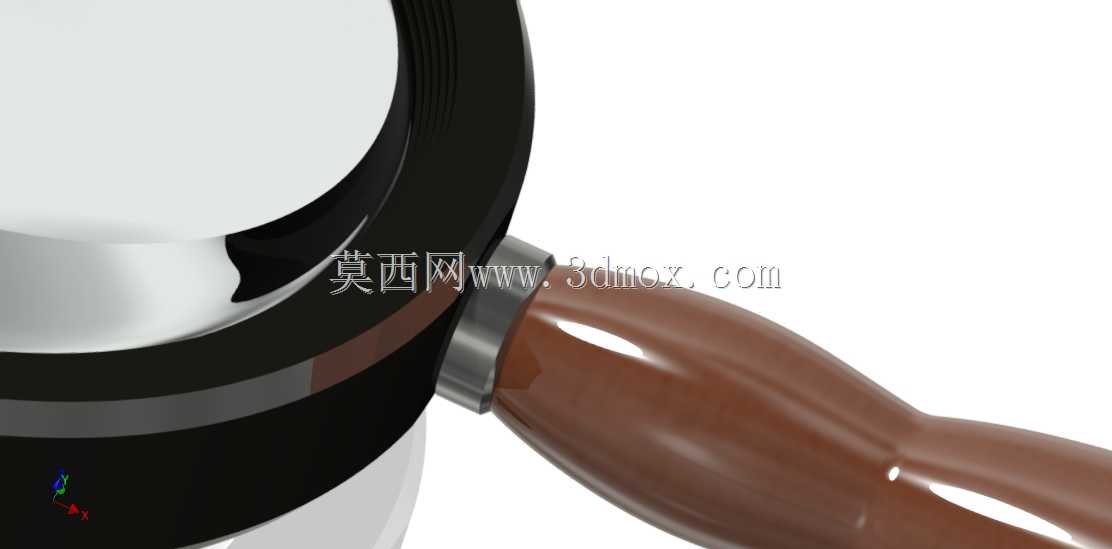

　　日常检修、精密装配场景中，这类手持放大镜是一线操作人员的常用辅助工具，尤其在电子元器件引脚焊接、细小五金件毛刺排查、纸质文档小字核对、纺织面料瑕疵检测等场景下，能够有效降低人眼视觉疲劳，提升细微特征的识别效率。不同于台式放大设备，手持结构的设计核心是平衡握持手感与镜片成像稳定性，避免长时间使用带来的腕部负担。从结构组成来看，整个产品分为光学镜片组、镜框固定结构、握持手柄三个核心部分，镜片采用凸透镜光学设计，镜框通过卷边压合结构将镜片完全包覆，边缘做圆弧过渡处理，既避免镜片边缘崩边，也防止使用过程中金属棱边划伤操作人员。手柄与镜框的连接位置采用嵌入式过盈配合加定位销的固定方式，相比单纯胶粘结构，能够承受日常使用中的反复扳动、跌落冲击，

　　避免手柄与镜框连接处断裂脱落。手柄部分采用仿人体工学的收腰造型，从连接端到尾端逐步收窄再做圆弧收尾，表面做光滑圆弧过渡，没有尖锐棱角，握持时手掌贴合度更高，长时间握持不会出现硌手的问题。在实际结构设计过程中，需要重点考量几个边界参数：首先是镜片的有效通光直径，直接决定单次观测的视野范围，直径过小会导致观测时需要频繁移动镜片位置，直径过大则会增加整体重量，提升手持负担，常规手持款的通光直径控制在50-60mm区间，能够兼顾视野与重量平衡。其次是镜框与手柄的连接角度，并非完全同轴直线设计，而是带有5-8度的微小倾角，这个角度是模拟人手持握时手腕自然下垂的角度，使用时不需要刻意弯折手腕就能让镜片正对观测面，降低长时间使用的腕部劳损。

　　第三是整体的重心分配，设计时将重心控制在镜框与手柄连接点往手柄方向10-15mm的位置，手持时重心落在虎口位置，不会出现头重脚轻容易倾倒的问题，放置在工作台面时也能保持稳定，不会随意滚动摔落。从安装边界来看，整个产品没有额外的外接安装结构，属于纯手持便携工具，整体长度控制在150-180mm区间，最大外径位于镜框位置，不超过70mm，能够轻松放入工具包、工作服口袋中携带，不会占用过多储物空间。镜片固定结构的设计需要预留热胀冷缩的补偿间隙，避免不同温度环境下镜框与镜片膨胀系数不同导致镜片挤压破裂，压合边的压紧力控制在合适区间，既保证镜片不会在镜框内晃动，也不会因为压力过大导致镜片产生内应力，影响成像清晰度甚至出现开裂。

　　手柄部分的结构设计还考虑了防滑需求，虽然表面做光滑处理，但整体的曲面造型能够增加手掌与手柄的接触摩擦力，即使手上沾有少量油污、汗液，也能稳定握持，不会轻易滑落。在实际工业场景应用中，这类放大镜除了日常观测使用，还可以搭配辅助光源使用，部分衍生结构会在镜框位置集成LED灯珠，在光线不足的设备内部检修场景下，能够同时提供照明与放大效果，但基础款结构保留了最简洁的机械设计，没有额外的电子元器件，故障率更低，适应潮湿、多粉尘等复杂车间环境，不需要额外供电就能随时使用。结构建模过程中，需要重点处理镜框与手柄连接处的曲面过渡，避免出现台阶、棱角，保证整体外观的流畅性，同时各个配合面的公差需要严格控制，过盈配合的压入量控制在0.1-0.2mm区间，既保证连接强度，也避免压装过程中出现镜框变形、手柄开裂的问题。镜片的安装槽深度需要大于镜片厚度1mm以上，保证压合边能够完全包覆镜片边缘，防止镜片从镜框中脱出。手柄尾部做圆弧封闭处理，没有外露的孔洞或者尖锐边角，避免使用过程中勾挂衣物、划伤皮肤。整个产品的结构没有复杂的传动或者活动部件，所有连接位置均为固定连接，整体可靠性高，日常使用只需要注意擦拭镜片表面灰尘，避免硬物刮伤光学面即可，不需要额外的维护保养，适合作为车间工位、检修班组的常备辅助工具。
