30毫米管径双拱型安装固定夹具结构

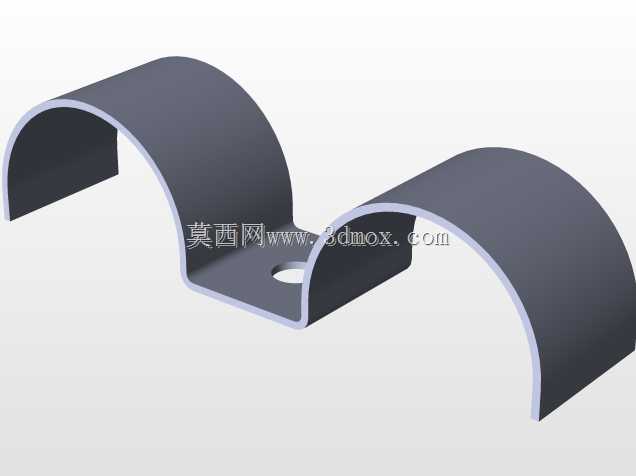

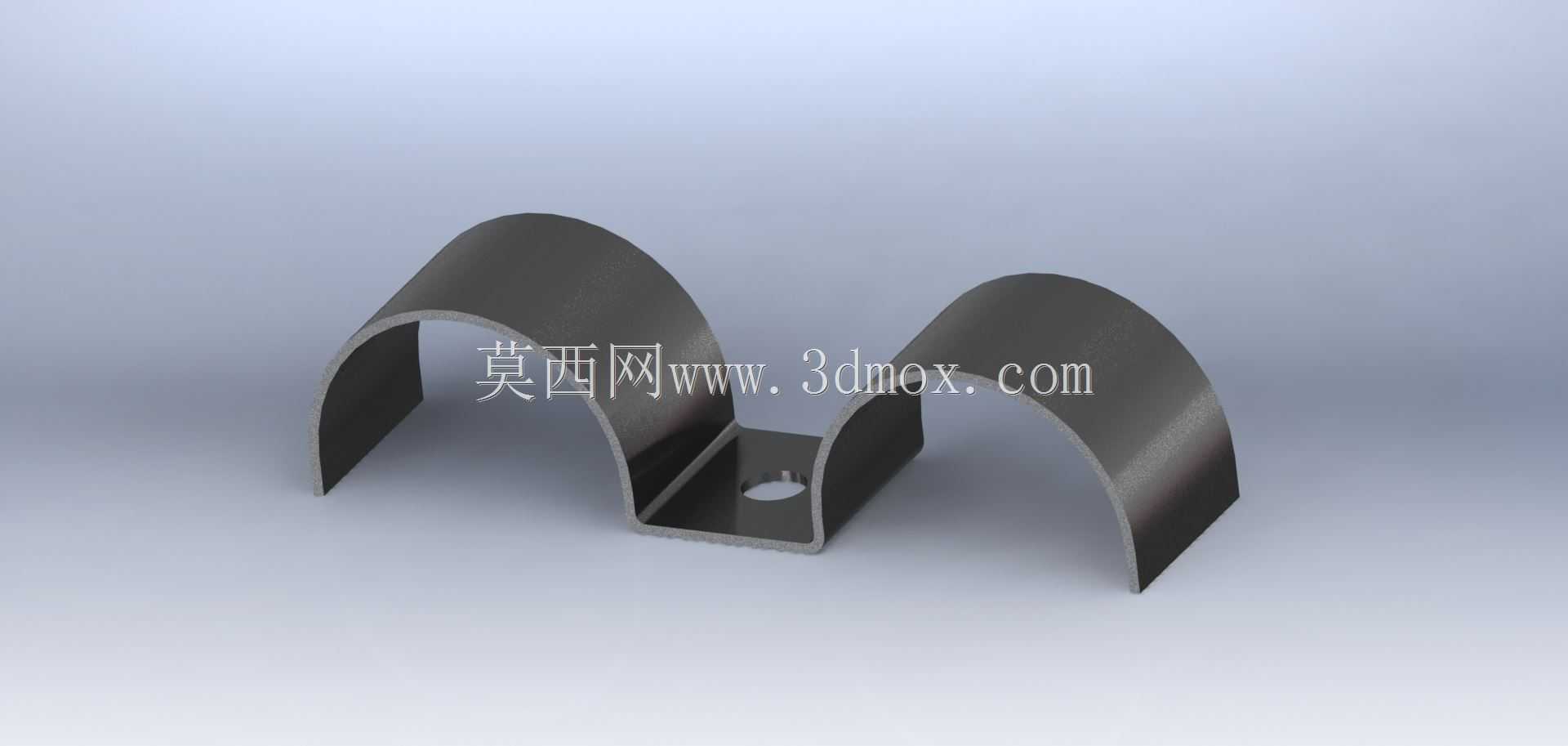

　　这款双拱型固定夹具主要针对直径30mm的圆形杆件、管线类构件的安装固定场景设计，在通讯布线、小型设备管线排布、轻型支架搭建等作业场景中应用广泛，能够为被固定构件提供稳定的径向约束，避免构件受外力拉扯、振动影响出现移位、松脱问题。从结构形态来看，夹具采用对称双半圆拱臂设计，两个拱臂的内圆弧面曲率完全匹配30mm管径的外轮廓，安装时拱臂内表面与被固定构件外壁形成面接触，相比单点压紧的固定结构，接触面积更大，单位面积压强更低，既不会因为夹紧力过大损伤被固定构件的表面镀层或薄壁管壁，也能在长期受振工况下保持足够的静摩擦力，防止构件轴向窜动。两个拱臂之间设置一体化的平直安装底座，底座中心预留标准安装过孔，可配合螺栓、

　　自攻螺丝等紧固件将整个夹具固定在安装基面，安装基面可以是设备壳体平面、型材安装面、墙面布线基面等多种平整载体，安装孔的位置处于两个拱臂的对称中心线上，夹紧受力时安装点的受力均匀，不会出现单侧偏载导致的夹具翘起、固定失效问题。设计过程中充分考虑了薄壁冲压件的成型工艺特性，整个夹具为单块板材一体弯折成型，没有额外的焊接、拼接结构，拱臂与底座的弯折处设置了合理的弯折圆角，避免弯折过程中出现应力集中导致的板材开裂，同时弯折圆角的存在也能消除安装时的锐边割手风险，提升现场装配的操作安全性。从安装边界来看，夹具拱臂的高度经过精准核算，当卡入30mm直径的构件时，拱臂顶端与安装基面的垂直距离刚好略大于构件半径，

　　保证构件能够完全卡入拱臂的包覆范围内，不会出现构件外露过多导致的固定不稳；底座的长宽尺寸控制在紧凑范围内，在狭窄的安装空间内也能顺利布置，不会与周边相邻的管线、结构件产生干涉。实际使用时，这类夹具常被用于通讯线缆的架空固定、小型气动管路的走线排布、设备外附杆件的定位安装，相比传统的喉箍、扎带固定方式，这种一体冲压夹具的刚性更好，抗老化能力更强，在户外工况、设备长期振动工况下的使用寿命更长，不会出现扎带断裂、喉箍滑丝松脱的问题。夹具的壁厚选择兼顾了结构强度与材料成本，在提供足够夹紧力的前提下，不会过度占用安装空间，拱臂的开口边缘做了微小的外翻导向处理，安装时将构件对准两个拱臂之间的开口位置稍用力按压，

　　即可让构件顺着导向斜面滑入拱臂的圆弧包覆区，单人即可完成快速装配，不需要额外的扩张工具，能够有效提升现场布线、设备组装的作业效率。在结构细节处理上，安装孔的边缘做了沉台限位设计，当紧固件拧紧时，螺栓头能够完全沉入沉台内，不会突出底座表面，避免螺栓头与被固定构件或者周边零件产生刮擦，同时沉台结构也能分散紧固件拧紧时对底座板材的压力，防止底座被压变形导致拱臂张开、夹紧力下降。针对不同的使用环境，这类夹具可以根据需求选择不同的表面处理方式，在普通室内干燥环境下采用镀锌处理即可满足防锈需求，在户外潮湿或者有腐蚀介质的环境下，可以采用喷塑、不锈钢材质制作，适配不同的工况防护要求。从受力角度分析，当被固定构件受到垂直于轴向的外力时，两个拱臂会同时承受径向载荷，载荷通过拱臂传递到底座的安装固定点，力的传递路径短，结构整体的抗变形能力强，即使受到短时的冲击载荷，也不会出现拱臂变形张开导致构件脱落的问题。在三维建模过程中，圆弧面的曲率精度、弯折处的圆角参数、安装孔的位置度都需要严格控制，确保加工成型后的夹具能够与30mm直径的构件完美贴合，安装孔的位置与设计基准一致，避免出现安装孔位偏差导致无法装配的问题。
