Dynafit装订调整板结构设计

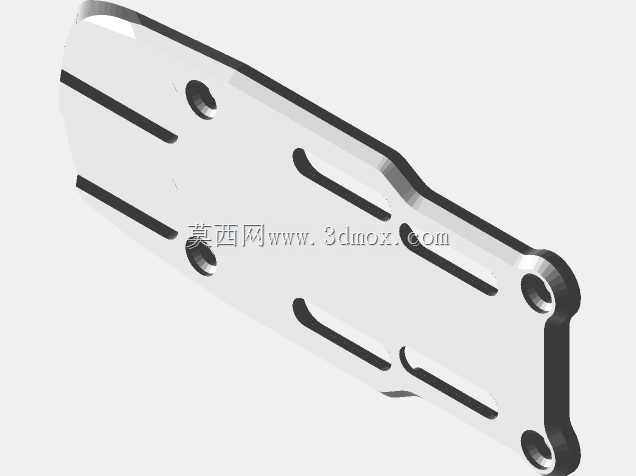

　　在装订设备的走纸与装订工位，这类调整板承担着装订过程中基材定位、行程限位以及装订头配合导向的核心作用，是装订设备里直接影响装订精度的关键接触构件。从结构设计来看，板体采用一体化铣削成型的平板基体，整体轮廓根据安装空间做了异形切边处理，边缘做了倒角去毛刺处理，避免运行过程中刮伤待装订的纸张、皮料等基材，也能减少安装调试过程中对操作人员的剐蹭风险。板体上分布的多组长条形通槽，是为了适配安装过程中的位置微调需求，不同工位的装订设备安装孔位存在小幅公差偏差时，可通过长槽实现横向、纵向的位置调整，无需额外扩孔加工，大幅降低现场装配的适配难度。板体上的多个沉头安装孔，用于将调整板固定在设备的安装基座上，

　　沉头结构可保证固定螺栓的端面不高出板体工作面，避免凸起部位干涉基材的顺畅输送，也能防止螺栓剐蹭基材表面留下划痕。端部的两个同轴定位孔，是与装订执行机构的导向轴配合的部位，孔位的同轴度公差控制在0.02mm以内，保证调整板在长期往复受力的工况下不会出现位置偏移，维持装订位置的一致性。从安装边界来看，板体整体厚度均匀，工作面平面度公差控制在0.03mm以内，保证基材在板面上输送时不会出现卡顿、翘边的问题，板体的外轮廓尺寸完全适配对应型号装订设备的安装腔空间，不会与周边的送纸辊、压纸轮等部件产生运动干涉。在实际应用场景中，这类调整板不仅用于常规办公装订设备，在小型工业类装订设备、本册加工生产线的装订工位也有同结构的应用，

　　设计时充分考虑了长期往复摩擦的工况，板体边缘的受力部位做了局部加厚的结构处理，提升零件的耐磨性能，延长使用寿命。长槽的宽度与常用的M4、M5安装螺栓尺寸适配，槽边做了微小的倒角，方便螺栓穿入安装，也能减少应力集中，避免板体在长期受力情况下从槽边位置出现开裂。板体上的异形缺口是为了避让装订设备上的压料弹片结构，保证压料弹片能够顺畅下压固定待装订基材，不会与调整板发生碰撞。整个零件的结构没有多余的冗余设计，所有的孔、槽、轮廓都是为了实现安装定位、位置微调、基材导向、部件避让的功能，在满足结构强度的前提下尽可能控制板体重量，减少安装基座的承重负担，同时也降低材料成本。
