奥迪车型适配车轮法兰垫片结构设计

　　在汽车底盘改装与轮距适配作业中，车轮垫片是衔接轮毂与轴头的核心衔接零件，这款适配奥迪车型的垫片采用5x112孔位布局，完全匹配奥迪主流乘用车型的轴头安装基准，可直接对应原厂轮毂螺栓孔位完成装配，无需额外扩孔或改动轴头结构。从实际应用场景来看，这类垫片主要用于解决轮毂换装时的ET值偏移问题，当改装轮毂偏距过小导致轮缘蹭到翼子板内衬，或是偏距过大让轮毂陷入轮拱内部影响视觉效果与转向轨迹时，通过对应厚度的垫片调整轮距，可让轮毂位置回到合理的安装边界内，同时还能在一定程度上提升车辆行驶时的轮距宽度，增强弯道行驶时的侧向稳定性。

　　设计层面上，这款垫片采用中心孔精准对位结构，中心孔径与轴直径均为57.1mm，完全贴合奥迪原厂轴头的凸台尺寸，装配时可实现中心定位，避免高速行驶时因为孔位间隙产生的动平衡偏差，杜绝车轮抖动的问题。整体厚度设定为20mm，属于改装场景中常用的中度调整规格，既不会因为垫片过厚导致螺栓啮合长度不足带来安全隐患，也能满足多数常规轮毂换装的轮距外推需求。六个安装螺栓孔沿法兰圆周均布，孔位公差控制在装配适配范围内，既能保证螺栓顺利穿入，又不会因为间隙过大造成安装错位。

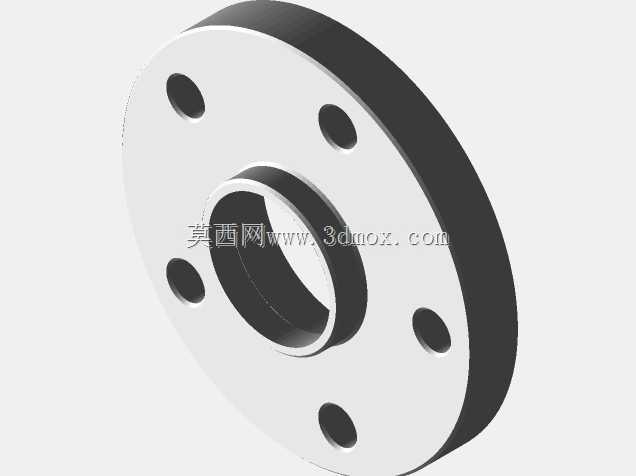

　　从结构外形来看，垫片采用圆盘式法兰结构，主体为等厚圆形截面，一侧贴合轴头安装面，另一侧贴合轮毂安装面，两个接触面均做平面度处理，保证装配后结合面完全贴合，避免长期使用后出现松动移位。中心位置的凸台结构与轴头中心孔配合，承担主要的径向定位作用，螺栓孔仅负责轴向锁紧，受力分配更合理，能有效降低螺栓承受的剪切力，提升长期行驶的结构可靠性。在实际选型过程中，技术人员需要先确认原车轴头直径、轮毂孔距参数，再根据目标轮毂的偏距值计算所需垫片厚度，同时要确认装配后车轮螺栓的啮合长度满足安全标准，避免因为啮合不足引发车轮脱落的风险。这类垫片的建模过程需要严格控制孔位的位置度公差，中心孔与螺栓孔的同轴度、位置度误差需要控制在装配允许范围内，否则会出现安装孔位错位、无法装配的问题，同时两个安装端面的平行度也需要做约束，避免装配后轮毂出现偏斜，影响轮胎的正常磨损轨迹。
