marzocchi轰炸机Z1体积垫片结构设计

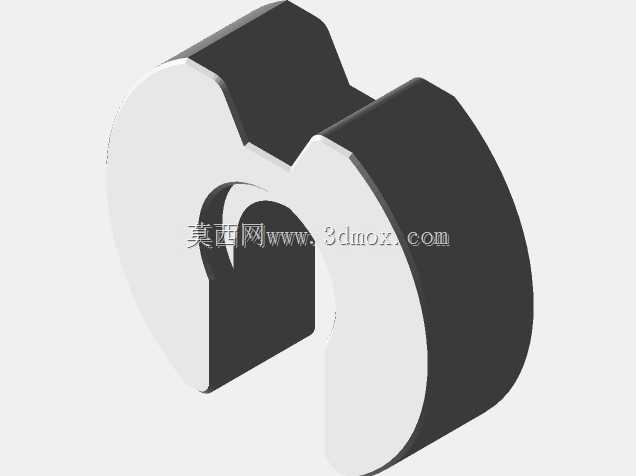

　　这款垫片主要应用在山地车前叉的避震腔体内部，是marzocchi轰炸机Z1系列前叉调整气室容积、匹配不同骑行体重与避震行程的核心配套零件。在实际骑行场景中，前叉气室的初始容积直接决定避震器的压缩线性度，当骑手体重偏大、需要更硬朗的压缩支撑，或是需要缩短前叉有效行程适配林道、速降等不同骑行路况时，就可以通过加装对应厚度的体积垫片，改变气室的剩余压缩空间，让避震器在压缩末段获得更强的渐进支撑力，避免打底冲击传递到车把，提升复杂路况下的操控稳定性。从结构设计来看，这款垫片采用了对称的半圆弧带中心异形孔的构型，外轮廓完全匹配前叉气室管的内壁直径，安装时可以直接顺着气室管壁滑入，不需要额外改动气室内部的原有结构；

　　中心的异形开孔完全避让开前叉的阻尼杆与气嘴阀芯，不会干涉活塞杆的往复运动，也不会阻断气室内部的气压传导通路。垫片的厚度控制在10mm，这个尺寸是经过多轮避震曲线测试选定的，单块垫片可以将气室容积缩减对应量级，让压缩比提升约12%，既可以单块使用适配中等体重骑手的支撑需求，也可以多块叠加获得更硬的末段支撑，满足大落差跳跃的使用场景。设计过程中重点考虑了安装边界的适配性，垫片的外圆公差控制在0.1mm以内，既不会因为尺寸过大卡滞在气室管内造成安装困难，也不会因为尺寸过小导致垫片在气室内窜动，在避震压缩过程中产生异响；边缘位置做了0.5mm的倒角处理，安装时不会刮伤气室管壁的阳极氧化层，避免长期使用后出现气密层破损漏气的问题。

　　垫片的两个端面都做了平面度处理，多块叠加时可以完全贴合，不会因为端面存在间隙导致实际容积调整量出现偏差，也能避免垫片之间在气压反复变化的过程中出现相对位移。在实际选型使用时，需要注意这款垫片的安装位置是气室活塞上方的空腔内，安装前需要确认前叉气室已经完全泄压，避免高压气体带出零件造成安全隐患，安装完成后需要重新按照骑手体重设定气压，反复压缩几次前叉确认气压稳定、没有卡滞感之后再投入使用。这类体积垫片的设计核心是在不改动前叉原有主体结构的前提下，给骑手提供可自定义的避震曲线调整方案，相比更换不同磅数的弹簧，通过体积垫片调整气室容积的方式成本更低，调整操作也更简便，不需要拆解阻尼侧结构，普通骑手在家就可以完成调整操作。
