Mavic轴承拆装专用工装结构设计

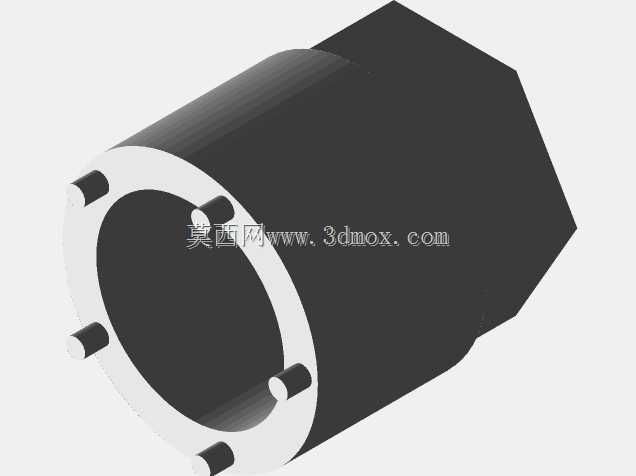

　　这款工装主要面向Mavic系列轮组轴承的拆装维护场景，在自行车维修、轮组保养作业中，这类专用工具能有效避免敲击、撬动带来的轴承外圈损伤、花鼓接触面变形问题，是轮组维保作业里针对性极强的配套工装。从结构设计来看，工装整体采用一端外六角、一端带定位凸销的柱体结构，外六角段适配标准开口扳手、套筒的夹持边界，作业时可通过标准工具传递稳定扭矩，不会出现工具打滑刮蹭零件表面的问题；带凸销的端面完全匹配轴承安装位的卡槽分布，五个圆柱凸销的位置度公差控制在0.02mm以内，卡入对应卡槽后可完全贴合轴承端面，受力时不会出现偏载，避免轴承内圈、外圈受力不均导致的滚珠轨道压痕。设计过程中优先考虑了作业时的受力传递路径，整体采用工具钢材质加工，

　　柱体壁厚经过受力校核，在施加最大25N·m扭矩时不会出现形变，凸销与主体采用一体加工结构，不存在焊接、拼接带来的断裂风险，可承受反复拆装的冲击载荷。外形尺寸上，工装主体外径与对应轴承外圈尺寸保持0.1mm的间隙配合，插入花鼓安装位时不会卡滞，凸销突出端面的高度为3mm，刚好卡入轴承端面的定位孔，不会过度深入触碰花鼓内部的密封结构，外六角段的对边尺寸为19mm，适配市面上绝大多数维修场景下的常用扳手规格，不需要额外采购特殊规格工具。实际作业时，将带凸销的端面对准轴承端面的卡槽卡入，用扳手夹持外六角段转动，即可平稳带动轴承旋入或旋出安装位，全程受力均匀作用在轴承的受力端面上，不会损伤轴承的密封盖、滚珠结构，也不会刮花花鼓的安装接触面，

　　相比通用的拉马、敲击类工具，能大幅降低维保过程中的零件报废率，尤其适合专业自行车门店、轮组维保工作室的高频作业场景，也能满足个人玩家自行保养轮组的使用需求，结构简单可靠，没有多余的复杂结构，加工难度低，日常使用后仅需擦拭干净即可存放，不需要特殊的维护保养。
