自行车变速器拨链器吊装固定支架结构

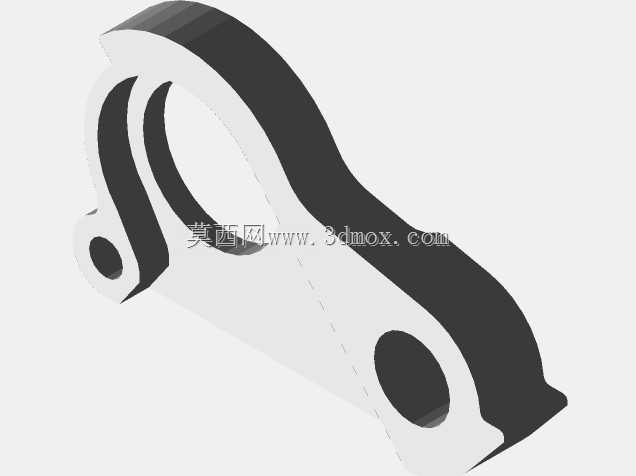

　　该零件属于自行车变速系统的配套安装承载件，主要应用在山地车、公路车等搭载Canyon规格变速套件的车型上，核心作用是为后拨链器提供稳定的安装基准，抵消骑行过程中链条跳动、变速拉扯带来的交变载荷，避免拨链器安装位变形导致的变速不准、掉链等故障。从结构设计来看，零件整体采用变截面弧形悬臂构型，主体轮廓顺着车架后叉尾端的安装曲面做适配，大端的弧形避让槽完全贴合车架尾钩的圆弧外形，安装后不会与车架管材、后轮辐条产生运动干涉，两个带沉台的安装孔分别对应车架尾钩的固定螺柱与拨链器的安装转轴，沉台深度经过匹配计算，安装后螺栓端面完全沉入零件表面，不会突出剐蹭链条或者辐条。小端的定位孔用于穿装限位销，与车架上的定位凸台配合，

　　限制零件在受力时的周向转动，避免大扭矩变速时支架发生偏转。零件的壁厚采用梯度设计，靠近安装孔的受力区域壁厚做加厚处理，悬臂延伸段逐步减薄，在保证结构强度的前提下尽可能降低零件自重，符合自行车配件轻量化的设计需求。安装边界方面，零件的整体安装包络完全控制在后叉尾端的预留空间内，外侧与辐条的最小间隙预留了3mm以上的安全距离，内侧与车架尾钩的贴合面做了0.2mm的平面度公差要求，保证安装后不会出现翘曲虚位。实际使用场景中，该零件需要承受拨链器变速时的横向拉扯力、颠簸路面链条跳动带来的冲击力，因此结构上在两个安装孔之间设置了加强筋过渡，避免应力集中导致的断裂问题，弧形的外轮廓做了倒圆角处理，没有尖锐棱角，既可以降低骑行过程中剐蹭衣物、

　　线管的风险，也能减少应力集中点。从建模逻辑来看，该零件的曲面过渡全部采用G1连续，拔模角度统一设置为1.5度，既满足后续开模注塑或者金属压铸的工艺要求，也能保证零件安装时的贴合精度，所有孔位的同轴度、位置度公差都按照自行车行业的通用安装标准设定，能够直接适配对应规格的车架与拨链器产品，不需要二次修配即可完成装配。
