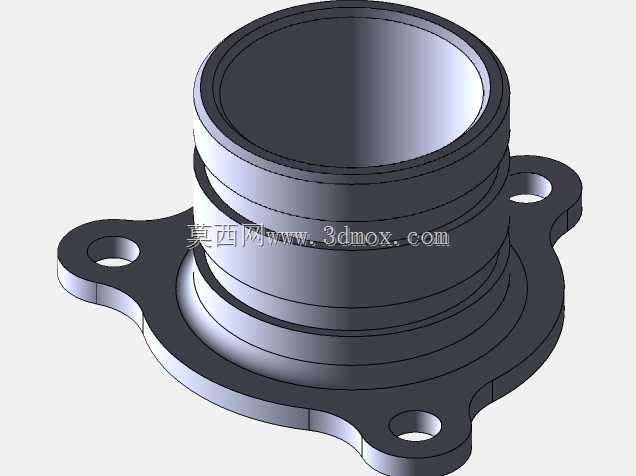

带三耳安装法兰的筒式管路连接接头

　　这类带三耳安装法兰的筒式接头，常应用在流体输送管路、气动系统回路以及小型设备的腔体对接场景中，核心作用是实现两段不同管径构件的刚性密封连接，同时通过法兰结构提供稳定的安装固定点位，避免管路运行中因振动、压力波动出现松脱移位。从结构设计逻辑来看，主体采用阶梯式筒身结构，不同直径的筒段分别适配对应规格的外接管路，筒身外壁预留的多道环形槽，是用来安装O型密封圈或者卡箍紧固件的，装配时密封圈嵌入槽内被压紧后，可阻断流体沿配合面的渗漏路径，相比光面直筒结构，密封可靠性提升明显，也能降低对接时的同轴度找正难度。底部的三耳式法兰盘采用120度均布的安装耳设计，每个耳片上开有贯通的安装孔，相比常规两孔法兰，三点固定的方式在受侧向力时受力更均匀，

　　不会出现两孔固定常见的绕安装轴偏转问题，同时三耳结构相比整圈法兰能有效减少零件整体重量，也降低了安装时的空间占用，在设备内部布局紧凑的位置，不需要整圈预留法兰紧固的操作空间，只要对准三个孔位拧紧紧固件即可完成固定。设计时筒身的内径尺寸根据通流需求确定，内壁做了光滑过渡处理，减少流体经过时的阻力与紊流产生，筒身各阶梯段的同轴度公差控制在合理范围，避免对接后出现管路偏斜产生额外应力。法兰安装面与筒身轴线保持严格垂直，保证安装后接头与对接面贴合紧密，不会出现单侧间隙导致的密封失效。安装边界上，三个安装孔的中心距根据配套设备的安装点位确定，耳片的厚度满足额定压力下的强度要求，不会在管路压力冲击下出现耳片变形断裂，

　　筒身的轴向长度根据对接构件的插入深度确定，保证外接构件插入后有足够的配合长度，不会因为插入量不足导致连接脱开。实际应用中，这类接头也可用于小型泵体的进出口连接、阀组的管路转接，在低压气动、润滑系统以及小型内燃机的管路布局中十分常见，建模时对安装孔的位置度、筒身各段的圆柱度都做了合理的公差预留，能直接适配常规的机加工工艺，不需要额外做结构调整就可以投入生产。
