园林拖拉机配套垂直调节草仓作业装置

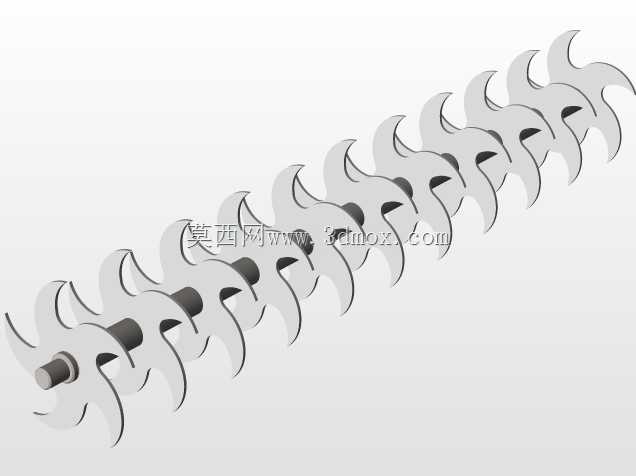

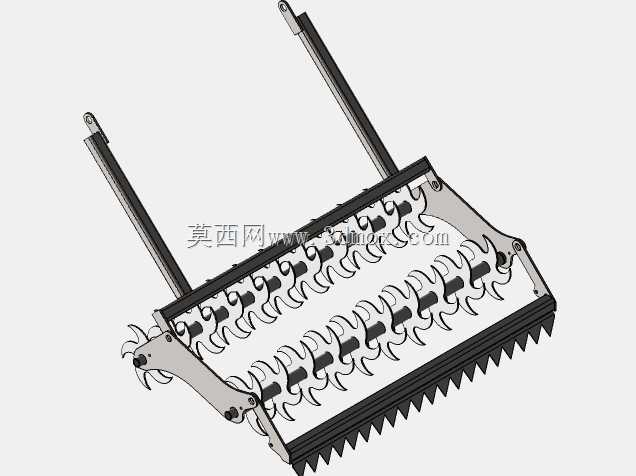

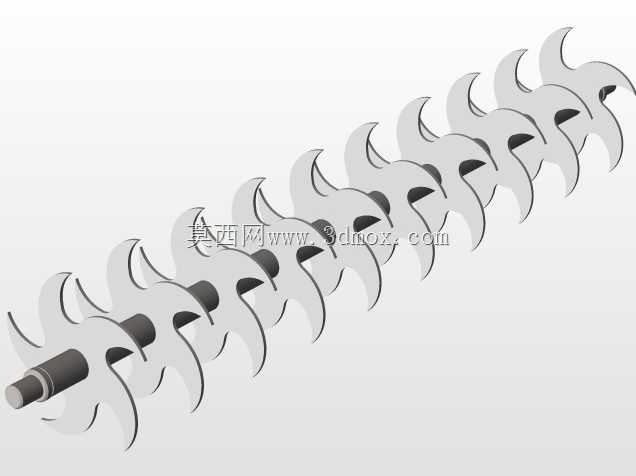

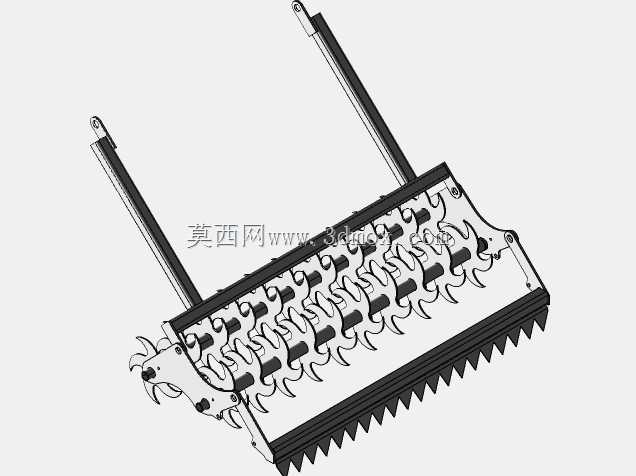

　　这套配套园林拖拉机使用的作业装置，核心作用是连接草仓后侧完成园林地表的整理作业，在实际园林养护场景中，主要适配小型园林拖拉机的后悬挂接口，解决草坪修整、地表残草梳理、表层土壤松整的一体化作业需求。从结构设计来看，装置整体采用框架式焊接主体，两侧设置带铰接安装位的悬挂支臂，支臂上端预留标准销接孔位，可直接匹配拖拉机后悬挂的提升拉杆，安装时无需额外改装连接座，支臂长度经过匹配测算，保证装置提升至最高位时与拖拉机后轮保持足够安全间隙，下降至作业位时刀辊与地表的平行度误差控制在合理范围内，避免作业时出现偏磨、深浅不一的问题。作业核心部件为双排交错布置的弧形弯刀刀辊，刀齿采用螺旋线排布方式，作业旋转过程中可逐次切入表层土壤与草皮层，

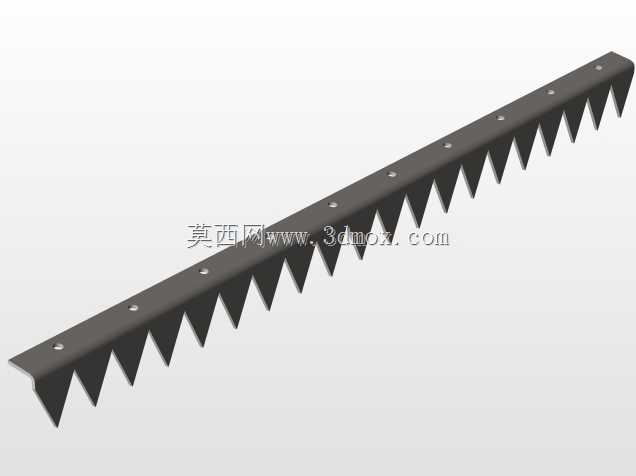

　　不会出现整排刀齿同时触地导致的负载骤增问题，有效降低拖拉机动力输出轴的冲击载荷，刀齿的弯曲角度经过反复校核，既能勾取地表的枯草层，又不会过深切入土壤破坏草坪根系层，作业深度可通过拖拉机悬挂的提升行程灵活调整，适配不同养护阶段的草坪整理需求。装置底部设置带锯齿的定刀栅条，栅条与刀辊的间隙经过精准控制，刀辊带起的枯草、土块在经过栅条时会被细碎化，直接均匀撒落回地表，不会出现长草缠绕刀辊、大块土块堆积的问题，同时栅条的锯齿结构可在作业时对地表起到刮平作用，保证作业后地表平整度。两侧的悬挂支臂与主框架之间采用铰接连接，配合限位拉杆可实现装置的垂直角度调节，当连接草仓作业时，可调整装置倾角，让刀辊梳理出的枯草残料直接沿导流方向进入草仓收集，

　　无需额外加装导流板，在不连接草仓单独作业时，可调整至水平作业状态，完成表层松草、坪床梳理的作业。从安装边界来看，装置整体宽度匹配常见小型园林拖拉机的轮距，作业幅宽刚好覆盖拖拉机两轮之间的区域，作业时不会出现轮胎碾压已整理区域的问题，整体重量控制在拖拉机后悬挂的额定承载范围内，长期作业不会导致悬挂机构变形，各转动部位采用密封式轴承座，可阻挡园林作业中的尘土、草屑进入轴承内部，降低日常维护频次。设计过程中充分考虑园林作业的复杂工况，框架边角均做圆弧过渡处理，避免作业时勾挂树枝、围栏等障碍物，刀辊的动平衡经过校准，高速旋转时不会产生异常振动，传递到拖拉机驾驶位的振动控制在可接受范围内，长时间作业不会导致驾驶员过度疲劳。

　　这套装置兼顾了残草收集与坪床整理的双重功能，相比单一功能的草坪整理机具，可减少拖拉机挂接机具的更换频次，提升园林养护的作业效率，结构上没有复杂的传动部件，日常仅需定期检查刀齿磨损情况、加注润滑脂即可，非常适合小区绿化、庄园养护、市政园林等场景的日常作业使用。
