带齿轮导轨手动心轴压力加工装置

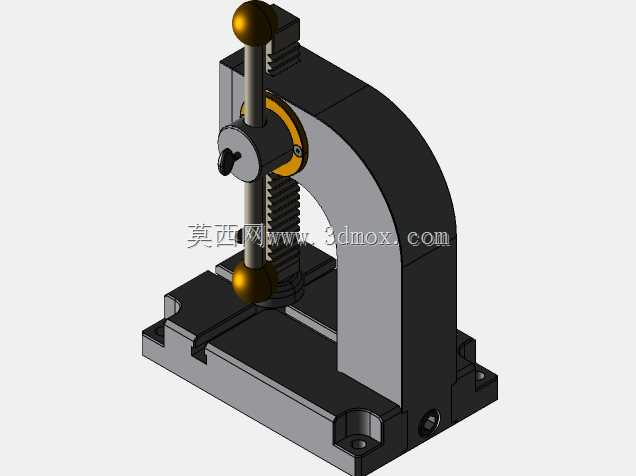

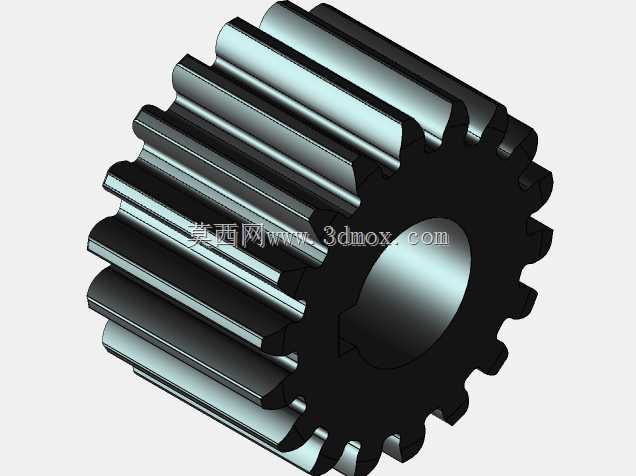

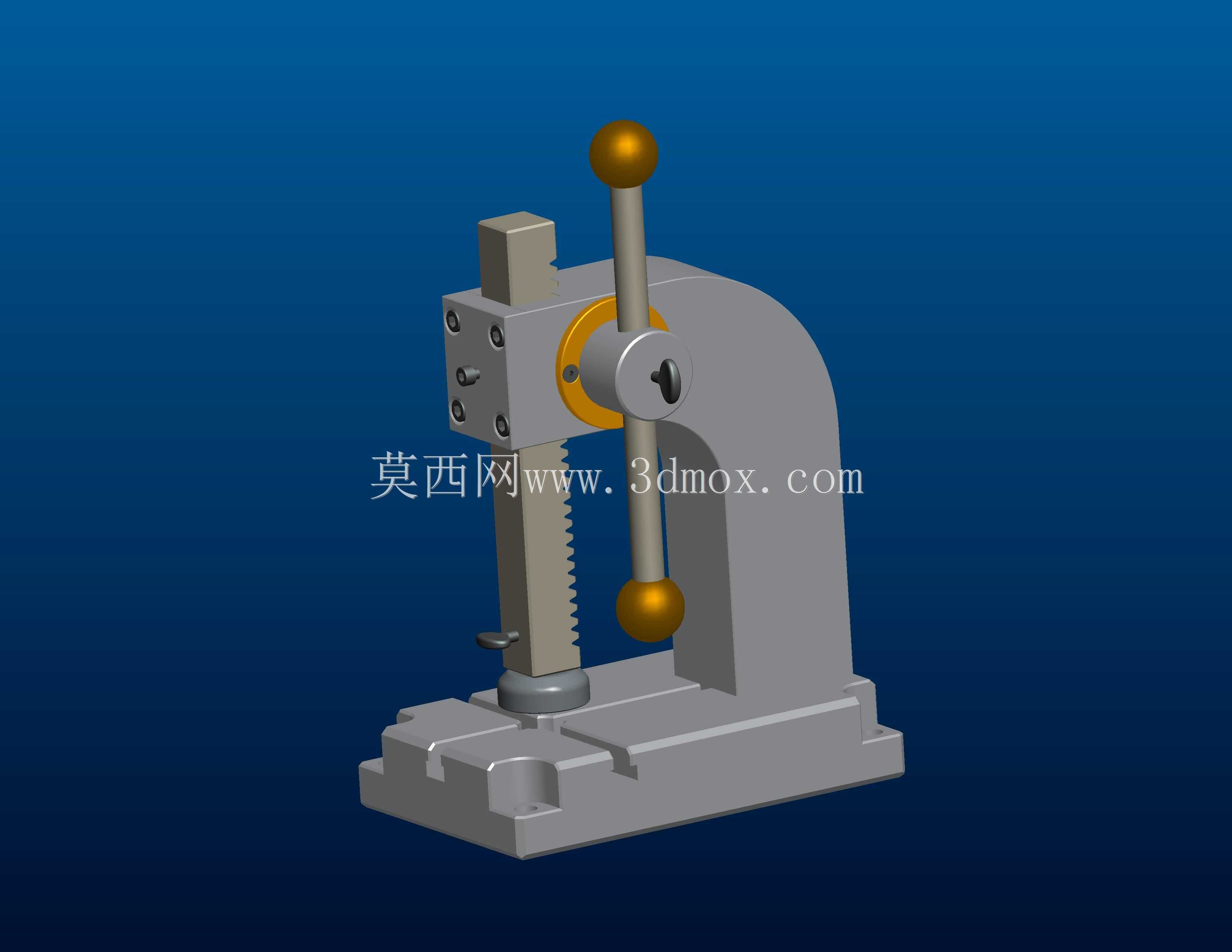

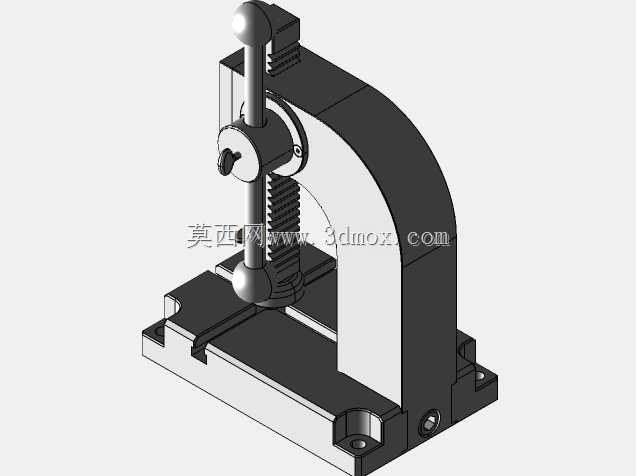

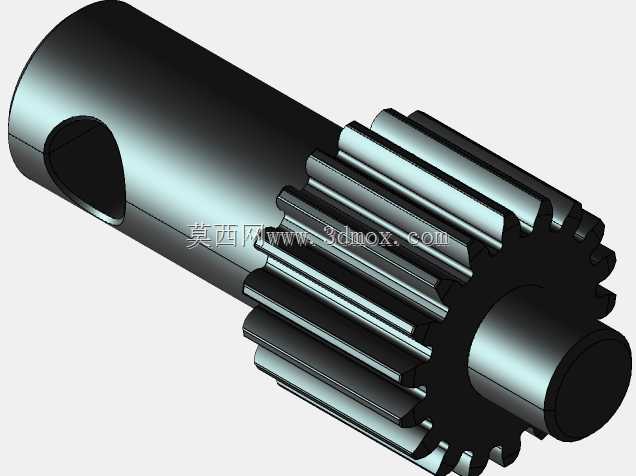

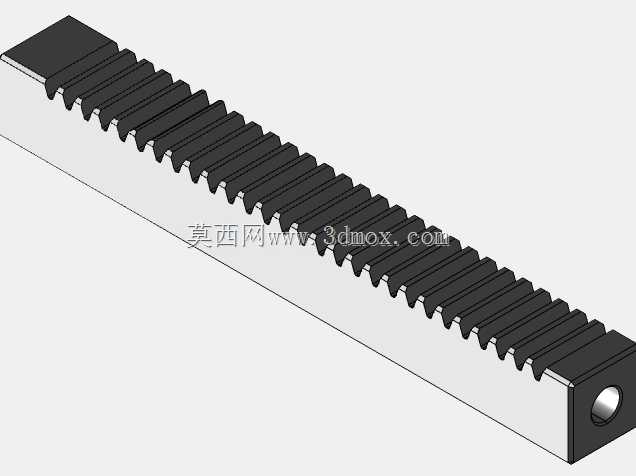

　　这款手动施压的压装装置，多应用于小批量零部件装配、维修工位的轻载压合作业场景，常见于五金加工维修点、小型装配车间、院校金工实训工位，可完成小型轴承压装、销钉压入、薄件冲裁、零件校直等工序，无需外接动力源，对作业场地的供电、空间要求极低，适合零散、小批量的压装作业需求。设备核心采用齿轮齿条啮合的传动结构，搭配竖直布置的圆柱导轨实现压头的直线往复运动，操作时扳动带球形握柄的操作杆，通过齿轮转动带动带齿的导轨滑枕上下移动，相比传统螺杆式手动压机，传动效率更高，压头下行过程的行程控制更直观，操作人员可通过手上的施力力度灵活调整压装压力，避免压装力过大损伤工件。从结构设计逻辑来看，C型开式的机身结构是这类小型手动压机的典型选型，

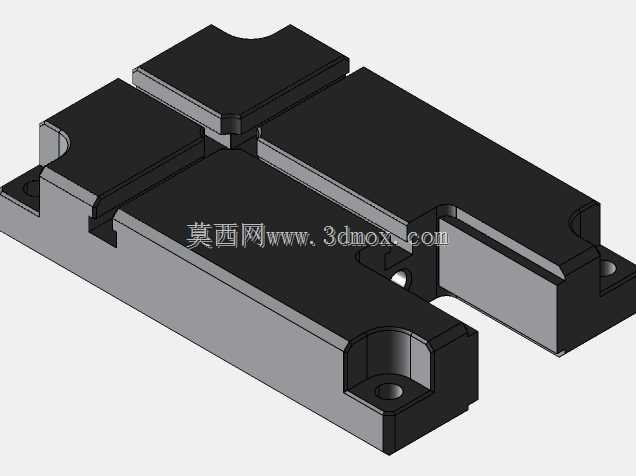

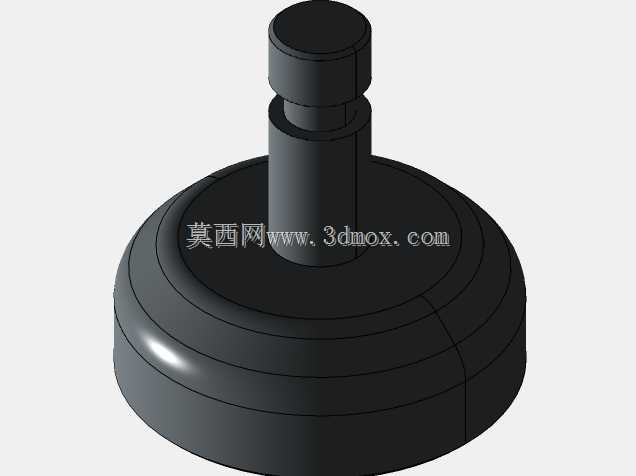

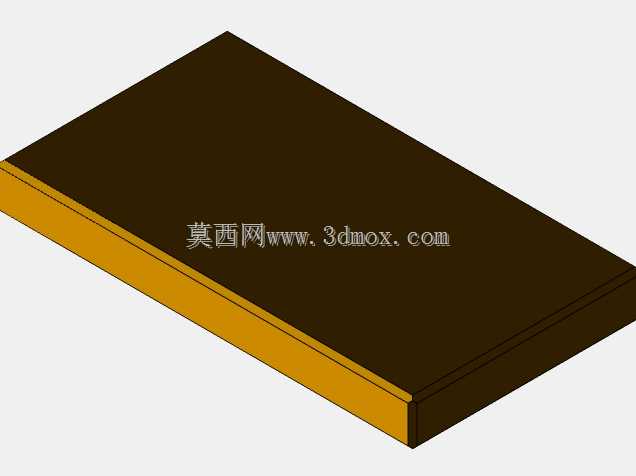

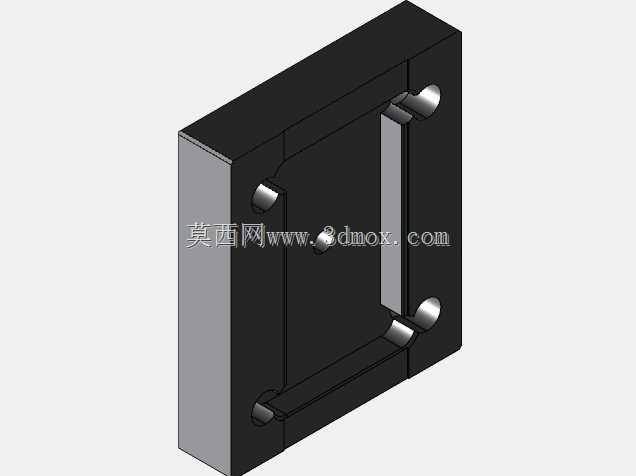

　　开口区域预留了足够的工件操作空间，可适配不同高度的压装工件，机身底部设置带安装槽的平台底座，既可以通过螺栓将设备固定在工作台面上，避免压装过程中设备移位，也可通过底座的T型槽安装定制化的工装夹具，适配不同外形工件的定位需求。滑枕下端的压头连接部位采用通用安装接口，可根据不同作业需求更换平压头、V型压头、冲孔头等不同功能的执行端，拓展设备的适用场景。设备整体结构紧凑，安装时仅需保证底座固定平面的平面度公差在0.1mm/100mm以内，即可保证压头运动方向与工作台面的垂直度满足压装要求，压头的最大行程可覆盖常规小型零件的压装行程需求，机身的喉深尺寸可满足宽度在一定范围内的工件压装，无需额外拓展工作台。在结构细节设计上，

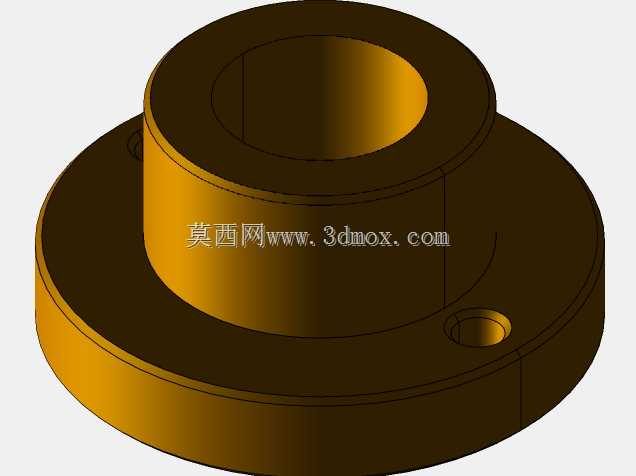

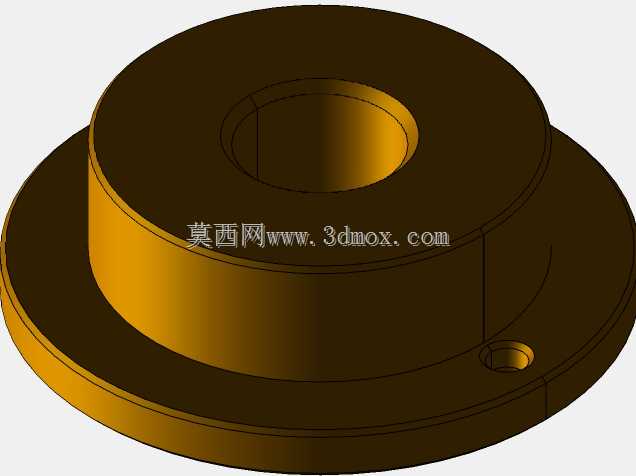

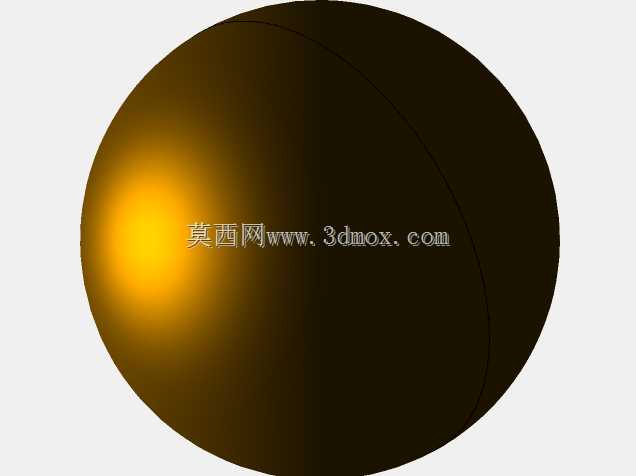

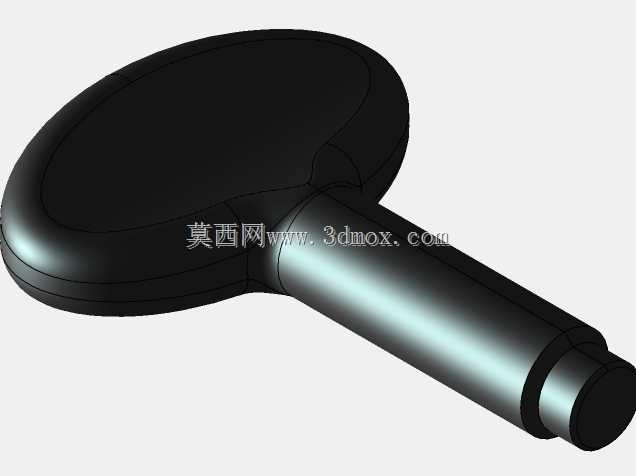

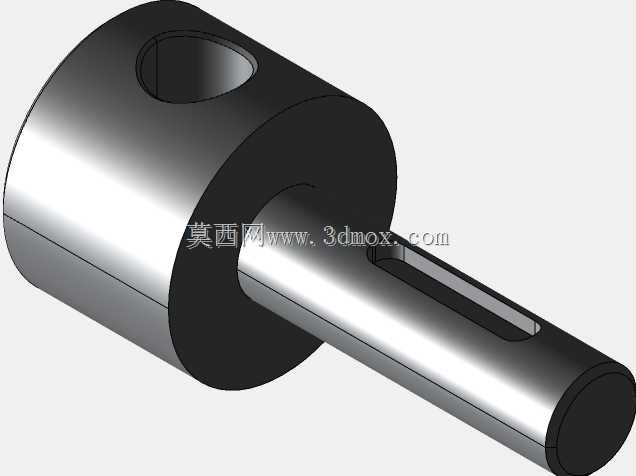

　　操作杆上下两端的球形握柄符合人体工学，长时间操作不易产生手部疲劳，齿轮与齿条的啮合部位预留润滑注油点，日常维护仅需定期涂抹润滑脂即可保证传动顺畅，导轨滑枕与机身之间设置导向耐磨衬套，长期使用磨损后可单独更换衬套，降低设备维护成本。这类手动压装设备相比气动、电动压力机，不存在动力管路、电路的布置限制，可灵活移动到不同作业工位，压装过程无冲击噪音，作业力度完全由操作人员手动控制，对脆性材质、薄壁类零件的压装作业友好度更高，不易出现工件压裂、压变形的问题。在建模过程中，各部件的装配公差配合需要重点关注，齿轮与齿条的啮合侧隙控制在合理范围，避免操作过程中出现卡滞或旷量过大的问题，导轨与衬套的配合选用间隙配合，保证滑枕上下运动顺畅无卡顿，机身的铸造圆角、壁厚过渡均按照小型铸件的工艺要求设计，避免铸造过程中出现应力集中、缩孔等缺陷。
