小型手动偏心压力加工设备结构设计

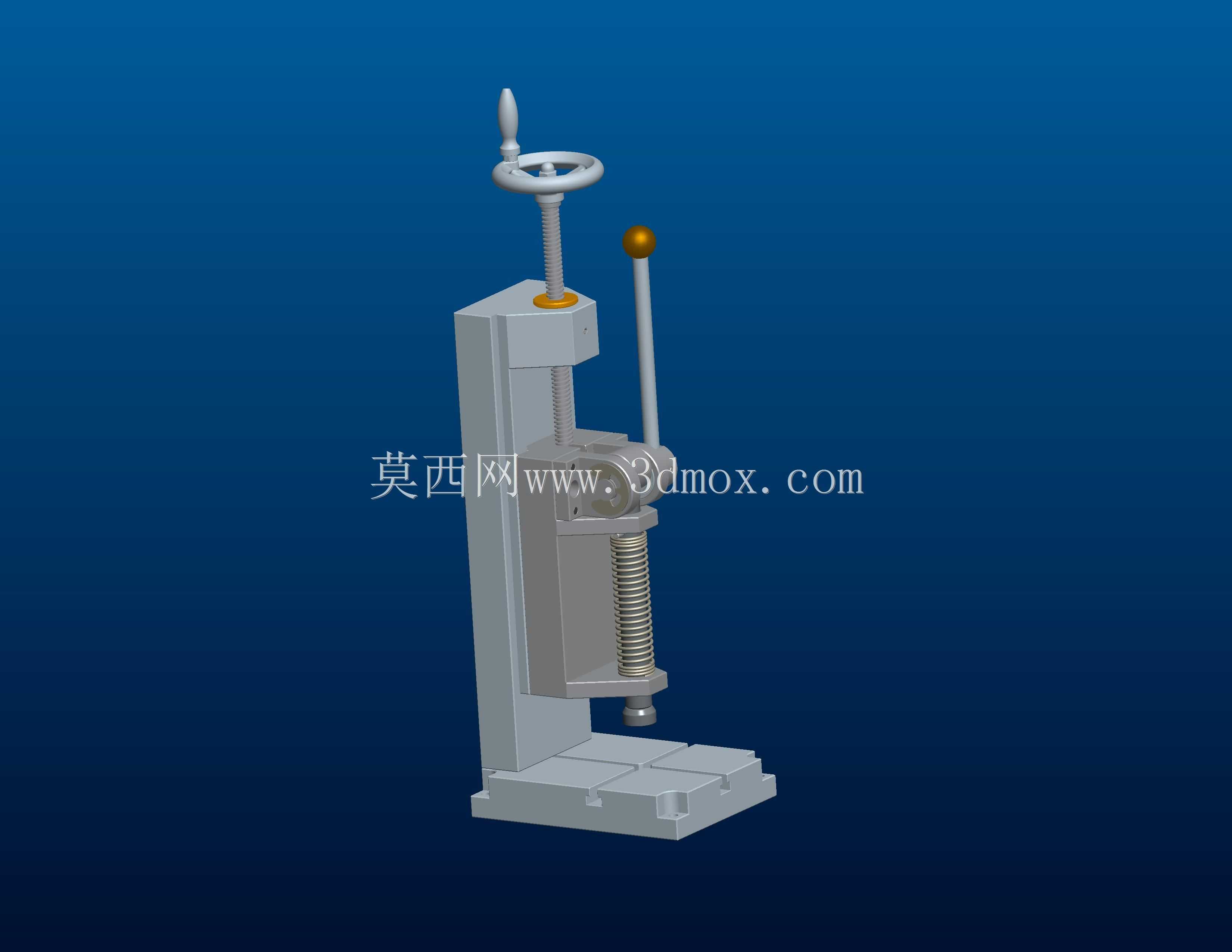

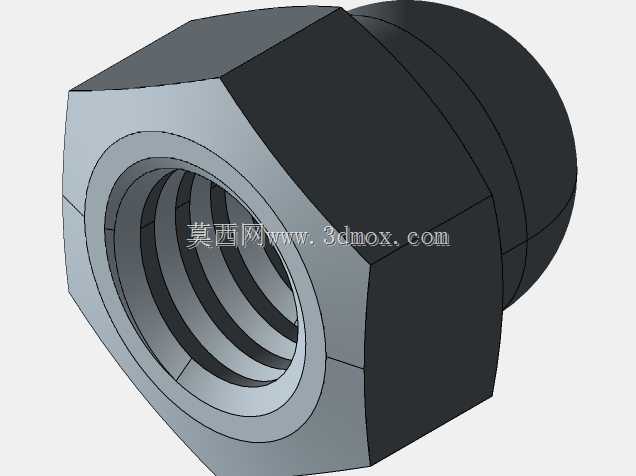

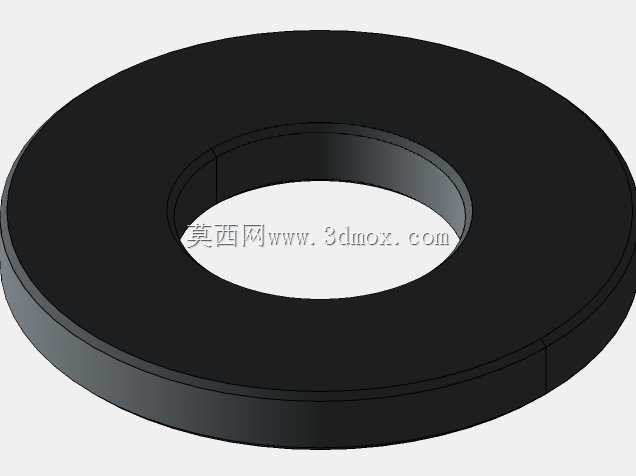

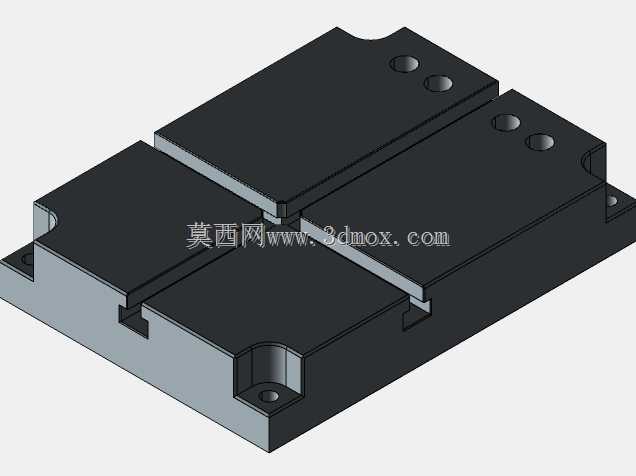

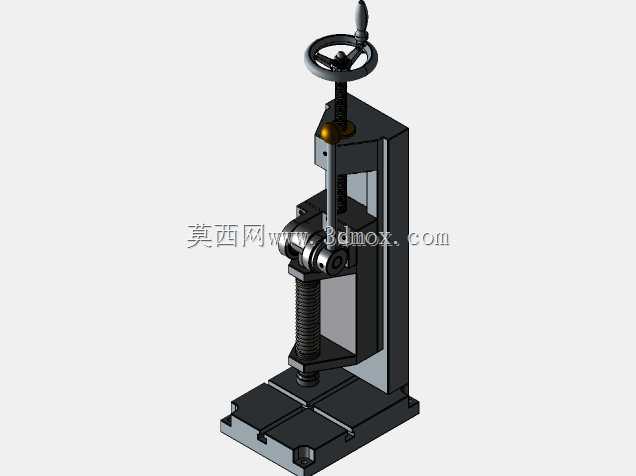

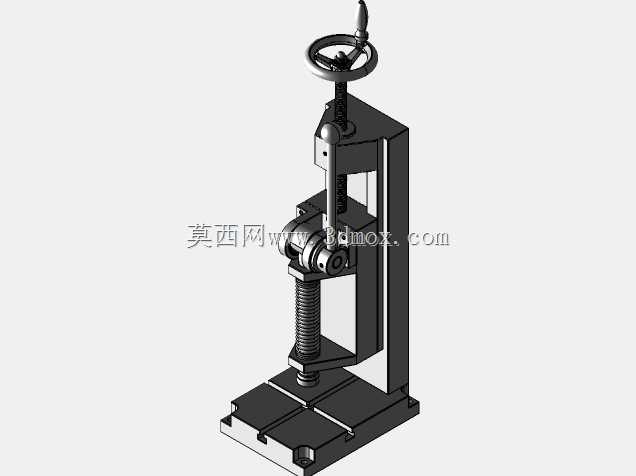

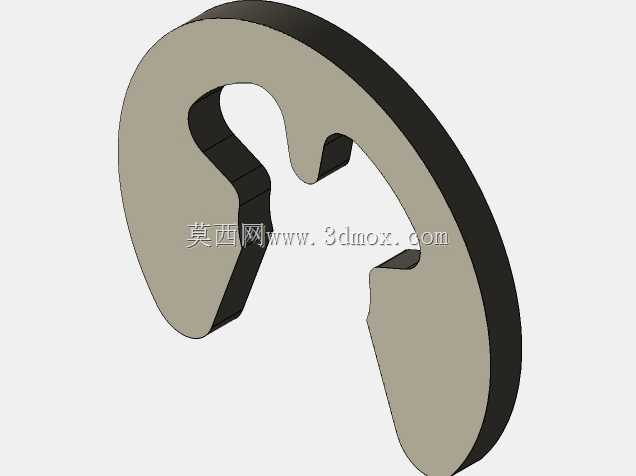

　　这款手动偏心压力设备，多应用在小批量零件加工、维修工位、教学实训场景中，适合小型五金件压装、薄料冲裁、轴承压入、线束端子压接这类需要稳定小吨位压力的作业环节，无需外接动力源，在无供电的野外维修、临时装配工位也能正常使用，相比大型冲压设备，它的占地空间极小，对安装场地的承重要求很低，普通木质工作台、钢板工作台都可以直接固定使用。从结构设计逻辑来看，设备采用立式单柱布局，底座为带T型槽的铸铁式平台，预留的槽位可以快速安装定制夹具，适配不同外形的待加工工件，安装时只需要通过四个螺栓孔将底座固定在工作台面，就能保证作业时的设备稳定性，不会出现施压过程中的设备偏移问题。核心的偏心施压机构，通过手轮带动偏心轴转动，

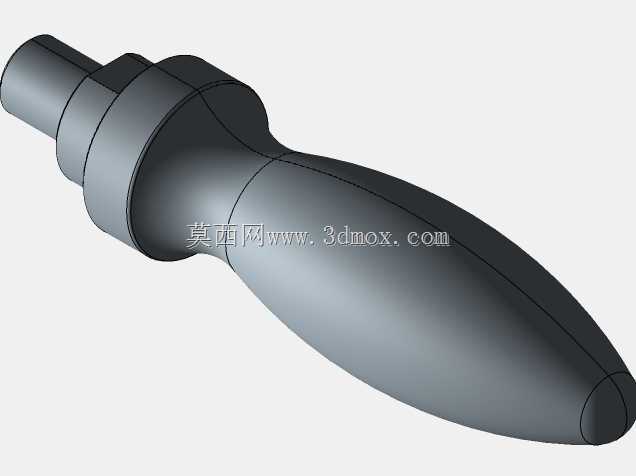

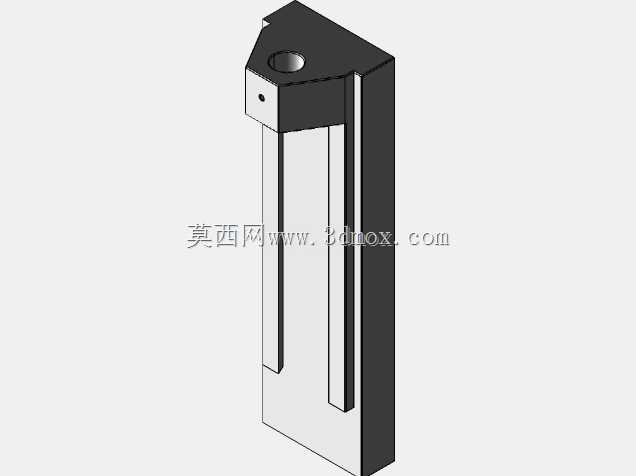

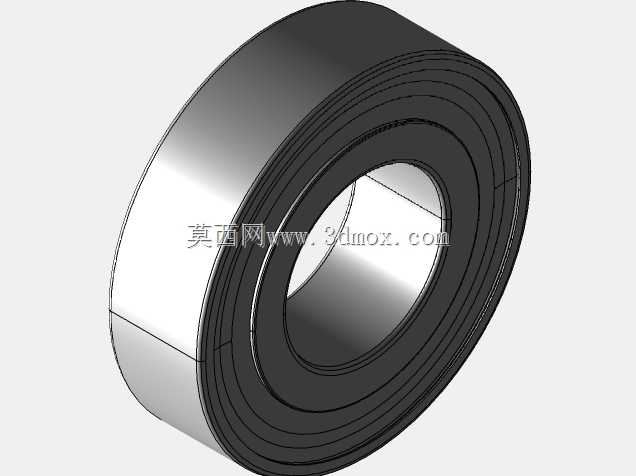

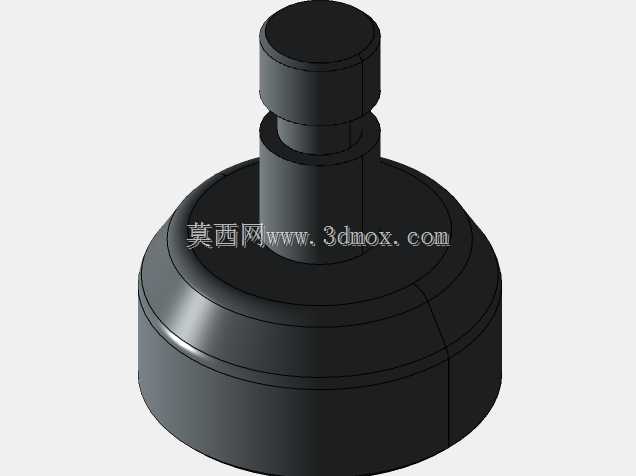

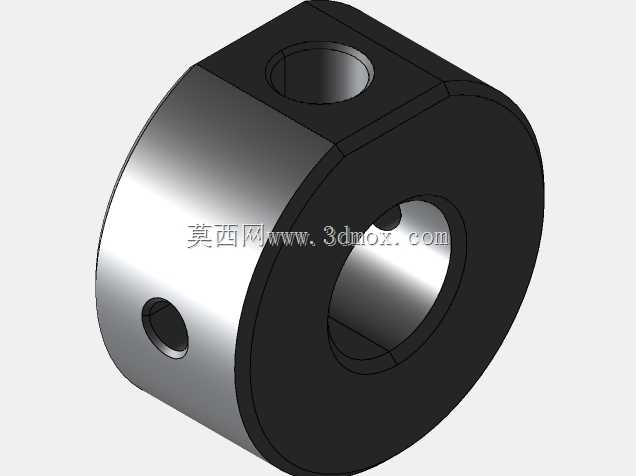

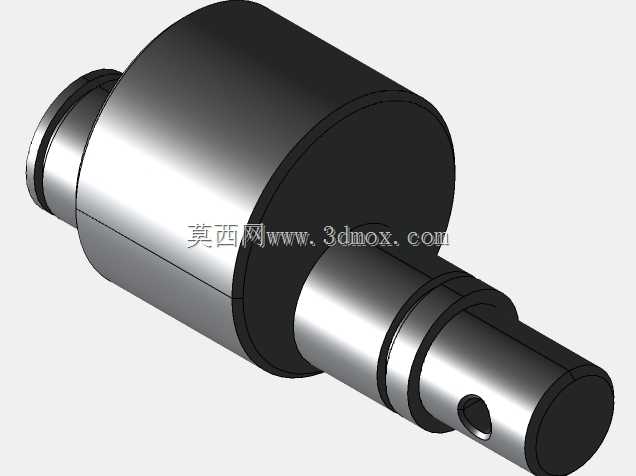

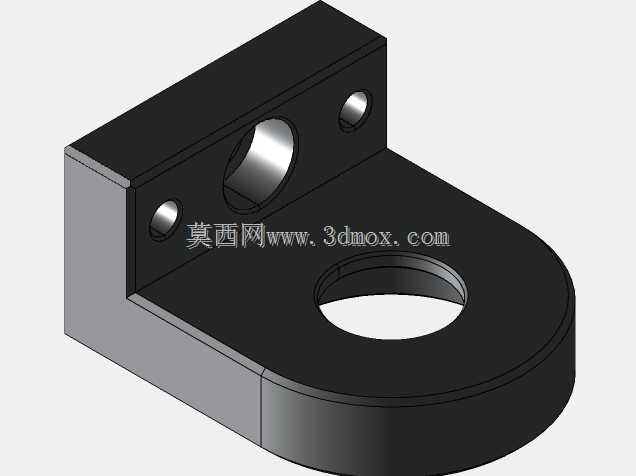

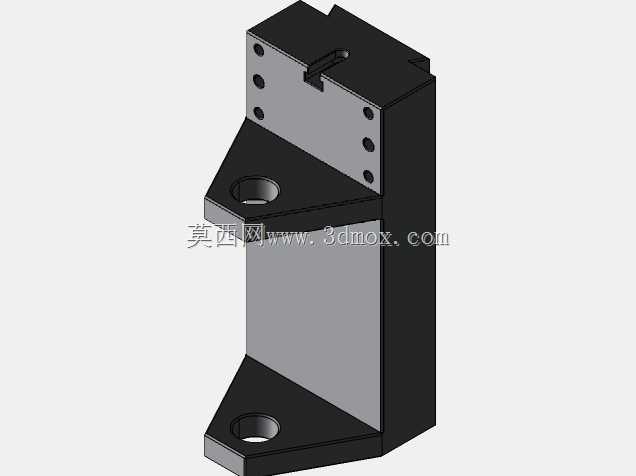

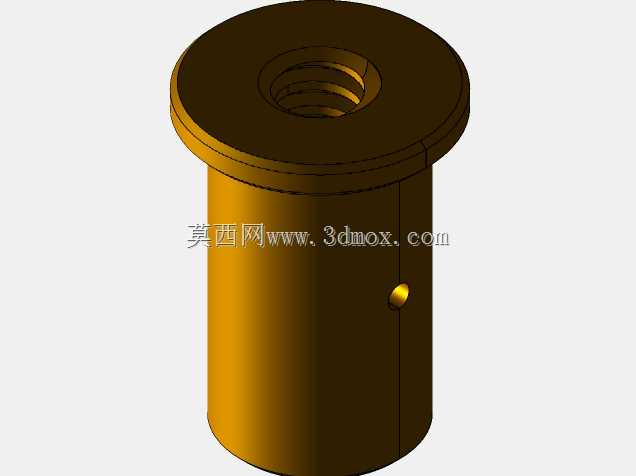

　　将手轮的旋转扭矩转化为压头的垂直直线运动，相比螺旋施压结构，偏心结构的下压行程固定，到达下止点后可以自动回程，操作人员不需要反向转动手轮就能完成单次压合作业，能有效降低重复操作的劳动强度，侧方设置的操作杆可以实现快速升降压头，在调整工件位置、更换压头的时候，不需要反复转动顶部手轮，大幅缩短工位调整的辅助时间。压头部分和导向柱之间设置了耐磨衬套，长期使用后只需要更换衬套就能恢复导向精度，避免整根立柱更换的成本，压头末端设计了通用连接接口，可以更换平压头、尖头、成型压头等不同作业端头，满足压印、折弯、铆接、冲切等不同工序的使用需求。设备的立柱和底座之间采用加强筋过渡结构，在承受最大施压载荷的时候，立柱的变形量控制在微米级，

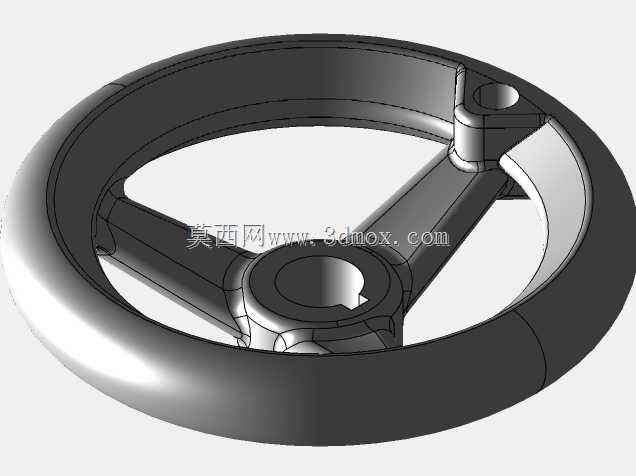

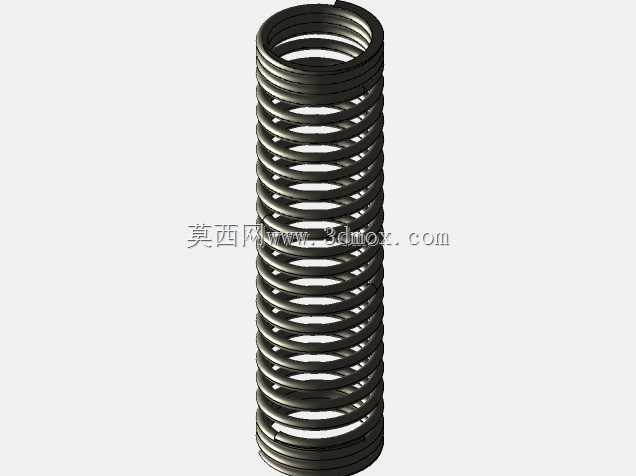

　　保证压合作业的面压精度，不会出现压头歪斜导致的工件压装偏斜问题。弹簧复位机构设置在压头和立柱之间，偏心轴转过下止点后，弹簧的弹力可以带动压头自动回升到初始位置，不需要操作人员手动提拉，操作流程更顺畅。顶部的手轮采用防滑设计，外圈的滚花结构可以保证手上沾有少量油污的时候也能稳定转动手轮，不会出现打滑脱手的问题。从安装边界来看，设备整体的垂直高度适配常规站立操作的工位高度，操作人员站立时手臂自然下垂就能握住操作杆和手轮，长时间作业不容易产生疲劳，底座的横向尺寸足够支撑常规小型工件的放置，不需要额外加装延伸工作台，对于尺寸稍大的工件，也可以通过T型槽延伸固定夹具，拓展作业适配范围。在实际选型使用时，这类手动偏心压机的压力输出稳定，

　　不会因为操作人员的施力大小出现压力波动，偏心结构的机械增益比经过优化，只需要很小的手轮转动力就能输出足够的压装力，适合对压装压力有稳定要求的精密小零件装配场景，比如微型轴承压入塑料壳体、小铆钉铆接、薄铜片冲切下料这类作业，都能获得稳定的加工质量，不会出现压力过大压坏工件、压力过小压装不到位的问题。
