老式手动金匠压型压力机结构还原

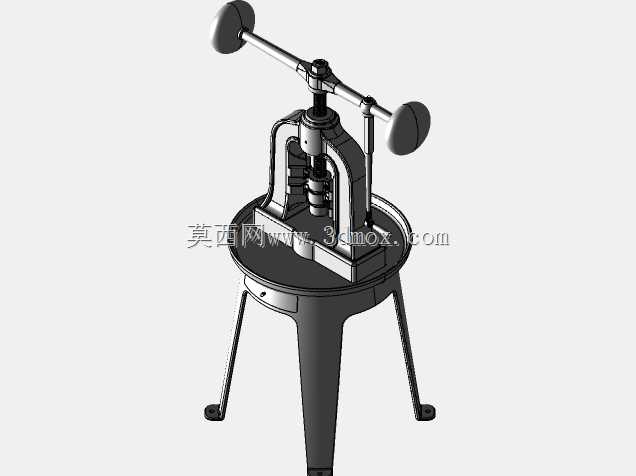

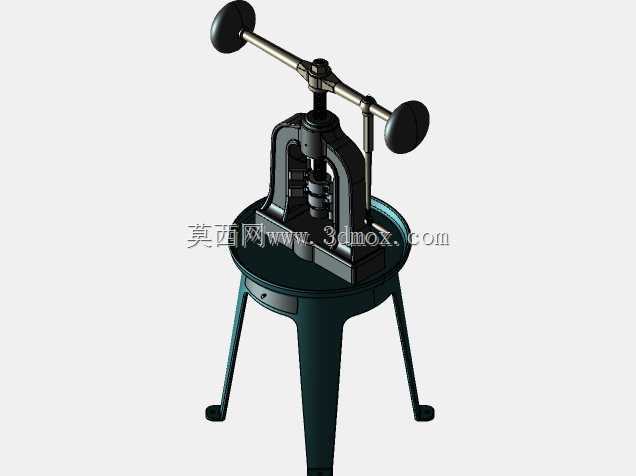

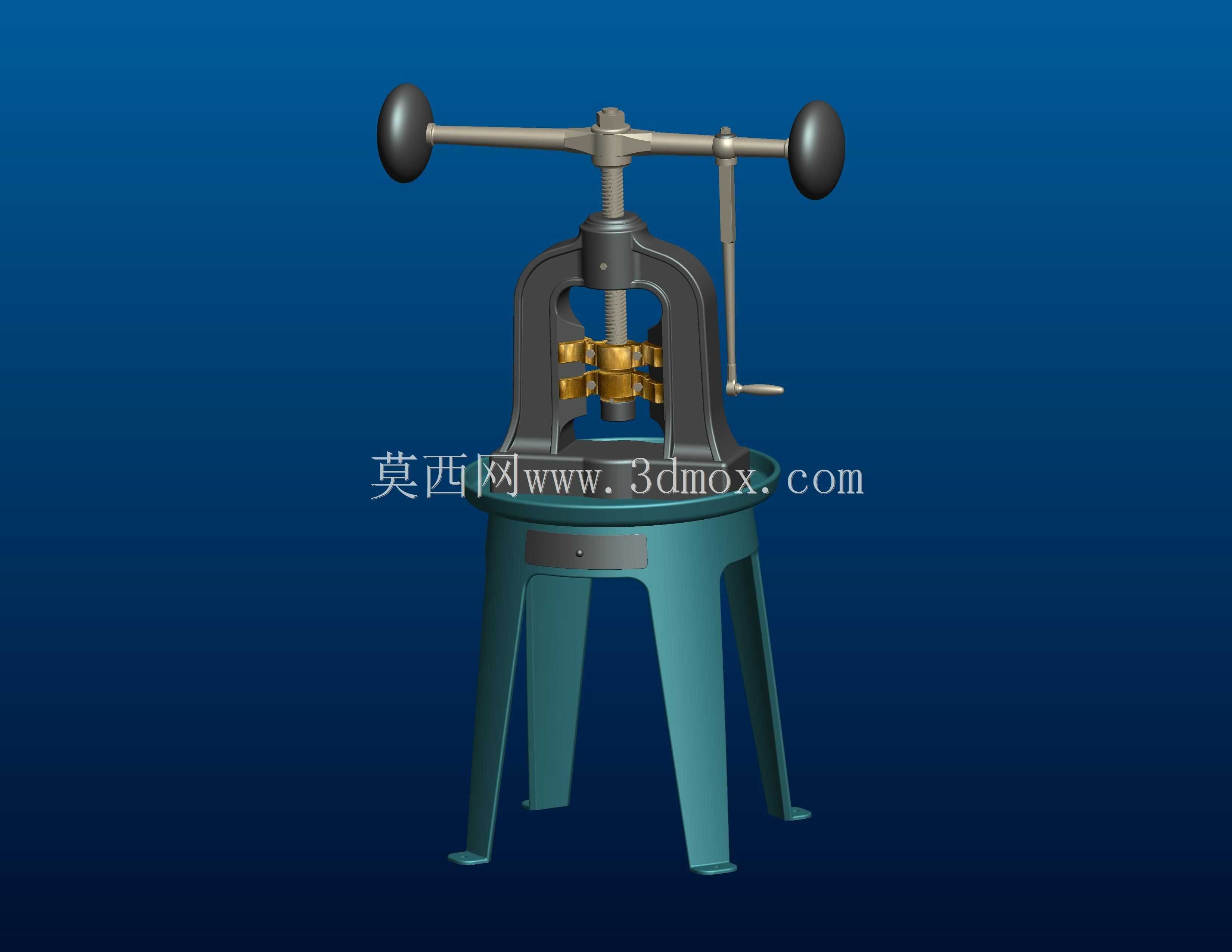

　　这款手动压型设备主要面向传统金银首饰加工、小型薄金属件压制成型场景，在早年街边金铺、小型五金打制作坊中是核心加工设备，可完成金银片材压薄、首饰纹样压印、小型零件铆压整平、软金属件校形等工序，无需外接动力源，完全依靠人力操作即可输出稳定压力，适合无供电条件的流动加工场景或是小批量打样作业。设备整体采用立式三脚支撑结构，底部三脚支架采用大角度外扩设计，安装时无需额外打地脚螺栓，直接放置在平整工作台面即可获得足够稳定性，三脚支架的支撑跨距约为上部施压主体直径的1.8倍，施压作业时整机重心始终落在支撑面范围内，不会出现侧翻风险，整体占地边界约为450mm见方，适配常规高度750mm的金工工作台安装放置，操作时操作人员站立在设备正前方，

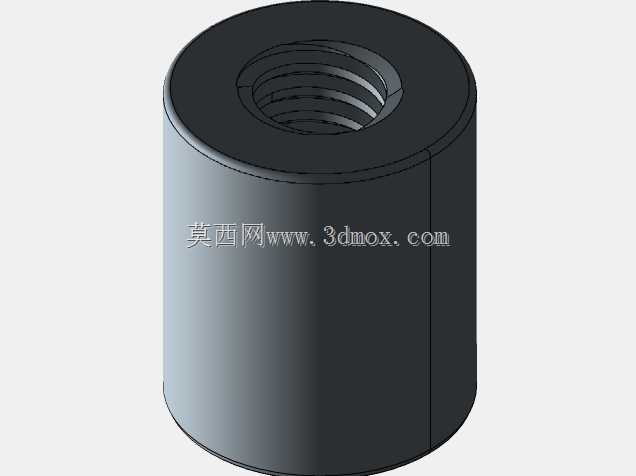

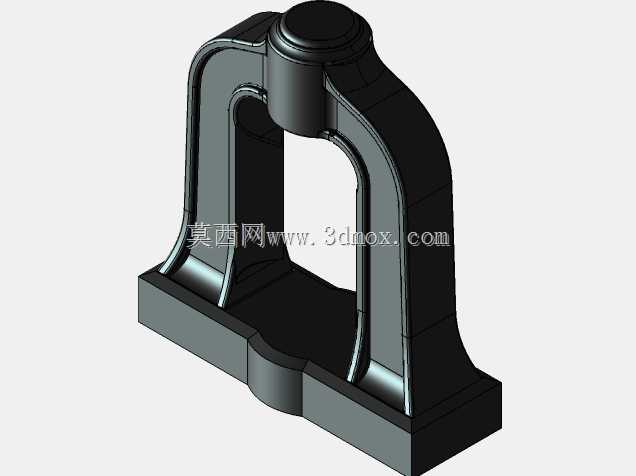

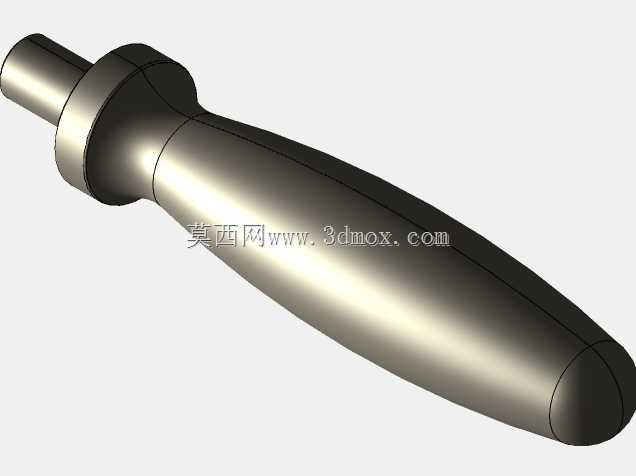

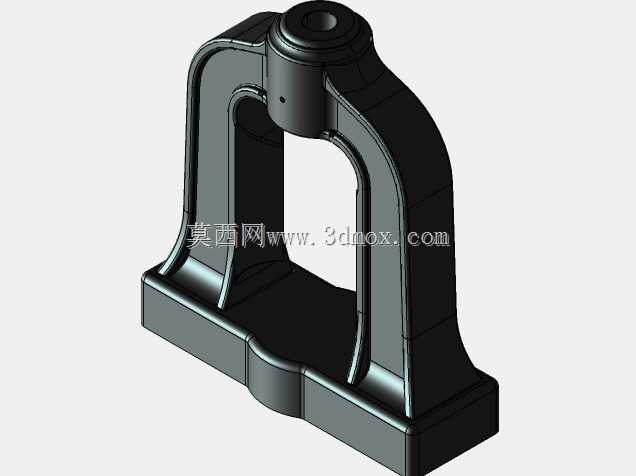

　　双手握持操作手轮即可完成施压动作。上部施压主体采用框架式铸铁结构，核心传动为梯形丝杠副，丝杠导程设计为5mm，手轮每旋转一圈压头下行5mm，操作人员可通过手轮转动圈数精准控制压头下行行程，梯形丝杠具备自锁特性，施压过程中不会因为工件反弹出现手轮回退的安全隐患，压头与下部工作台之间的最大开档距离为180mm，可适配高度150mm以内的模具或是待加工工件，压头端面设计有通用T型槽，可根据加工需求更换不同的压头配件，比如平压头、纹样压模、铆压冲头等。设计时优先考虑了操作的便利性与设备耐用性，两侧手轮采用胶木材质包裹，冬季操作不会冻手，长时间握持也不会磨伤手掌，丝杠位置预留了黄油嘴，日常维护时只需定期注入润滑脂即可保证传动顺畅，

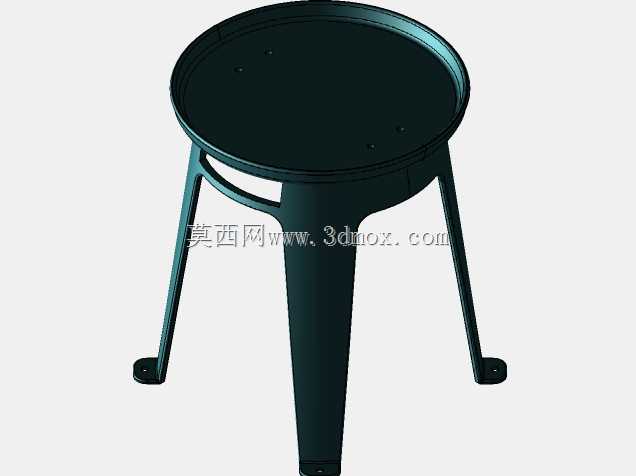

　　框架式主体的壁厚设计为8mm，可承受最大1.5吨的手动施压载荷，满足常规金工加工的压力需求，不会出现框架变形的问题。设备侧面还设计了小型拨杆式行程限位装置，可提前设定压头最大下行距离，避免压合过度损坏工件或是模具，对于重复压合作业可大幅提升操作效率，无需每次都手动对位控制行程。下部三脚支架采用一体铸造成型，支腿截面为渐变的工字型结构，在保证支撑强度的同时尽可能降低整机重量，整机总重约35公斤，单人即可完成搬移换位，适合经常需要调整工位的小型作坊使用。
