手摇式鲜果压榨取汁设备结构设计

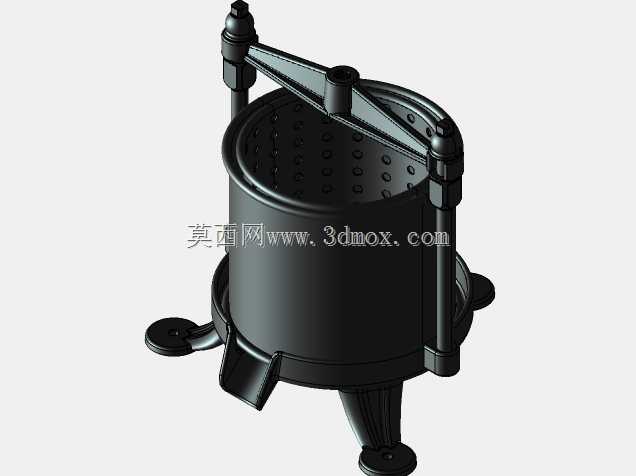

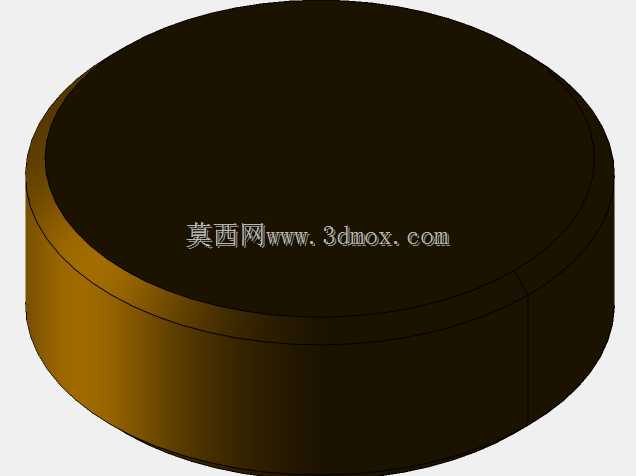

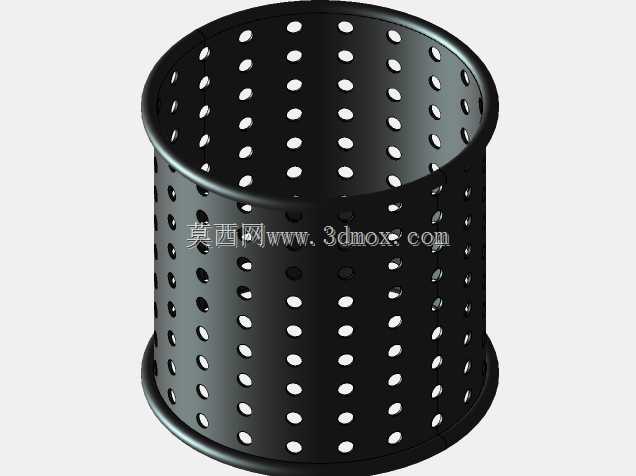

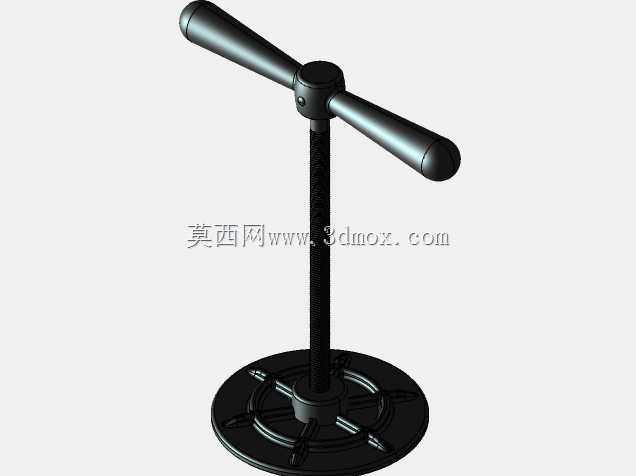

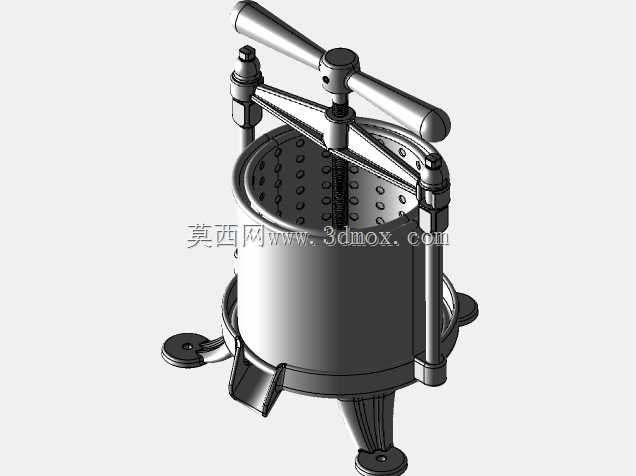

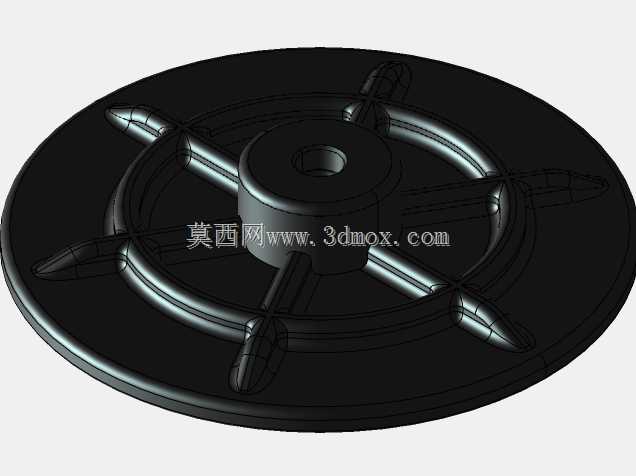

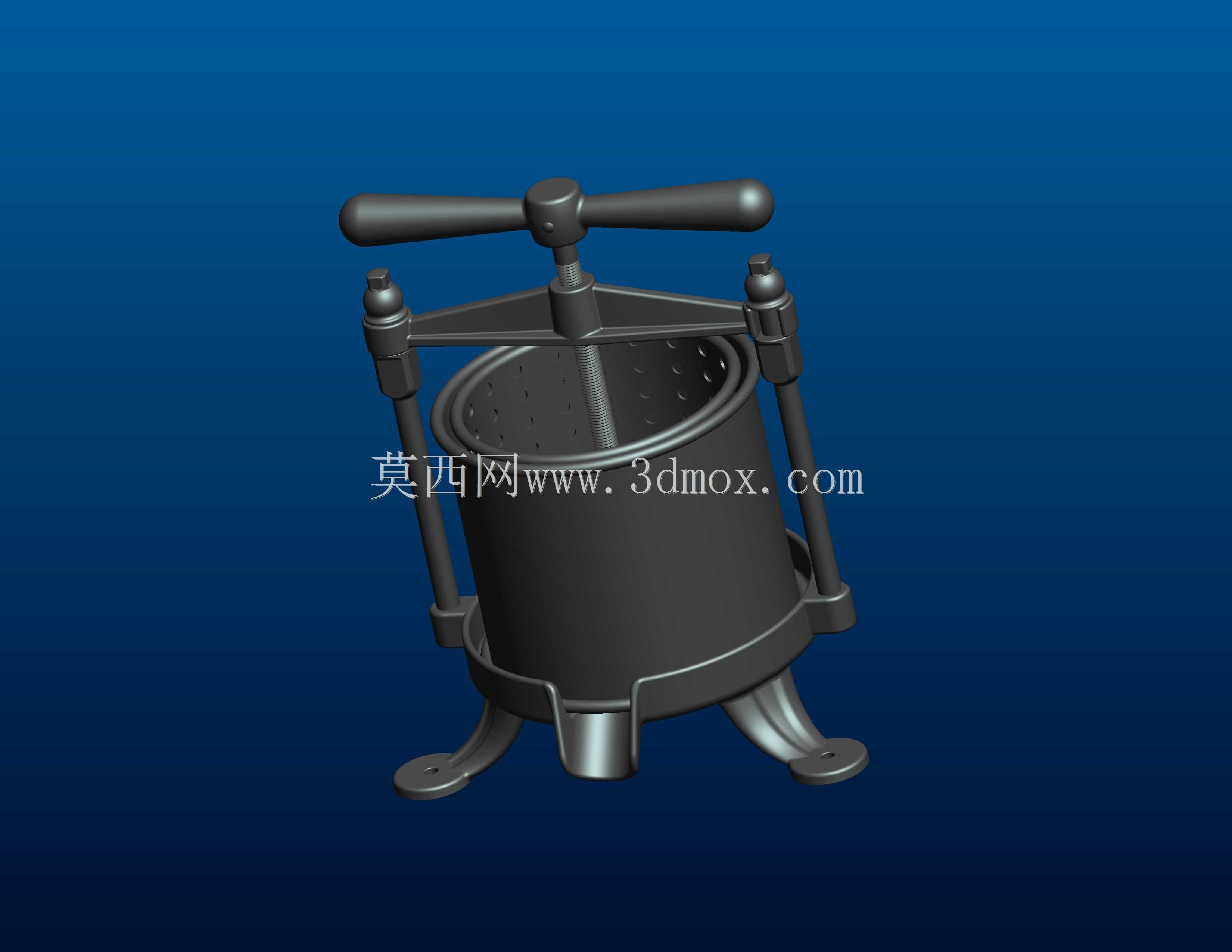

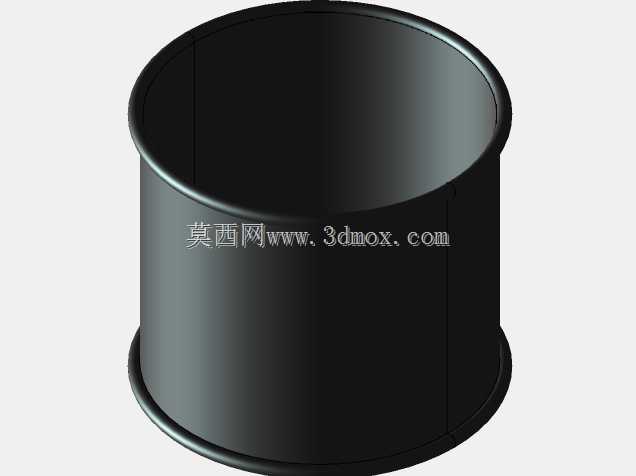

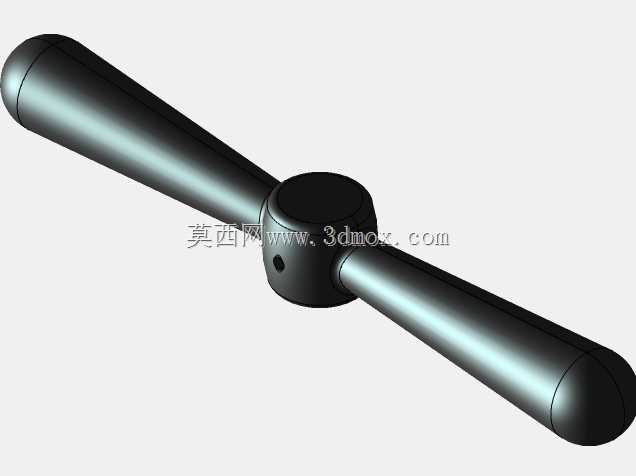

　　这款手动压榨设备主要面向小型鲜果加工、自酿果酒前期处理、家庭鲜榨取汁场景，区别于高速离心榨汁设备，其采用慢压挤滤的作业逻辑，能在不破坏果肉纤维结构的前提下，最大程度分离果汁与果渣，减少果汁氧化分层的问题，尤其适合浆果、仁果类的硬质果肉压榨作业，也可用于中药渣、腌渍食材的固液分离工序。设备核心施压结构采用梯形螺纹螺杆传动，顶部设置T型手摇柄，操作时通过转动手柄带动螺杆垂直下行，压盘匀速挤压料筒内的物料，梯形螺纹的自锁特性可以在施压过程中保持压力稳定，不会出现螺杆回弹卸力的问题，操作人员无需持续施加锁止力，作业强度更低。料筒部分采用带密集滤孔的冲孔结构，滤孔孔径根据常见果渣粒径设置，既能保证果汁顺畅流出，又能阻挡果渣混入汁液，

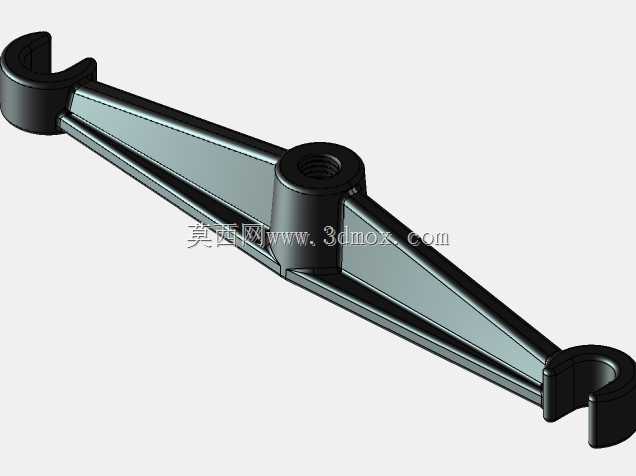

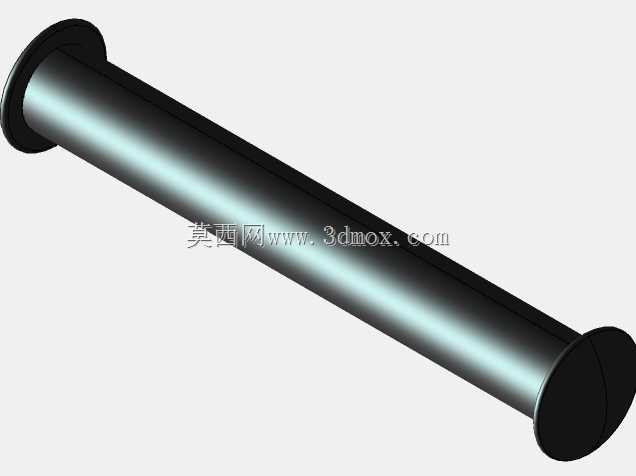

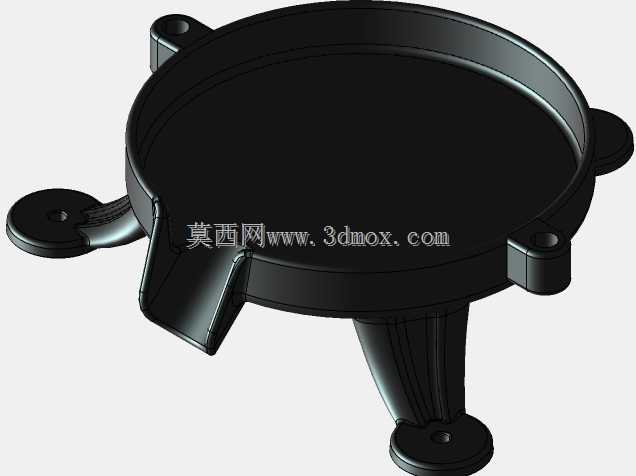

　　料筒与底部支架采用可拆卸式定位结构，压榨完成后可直接将料筒取下倾倒果渣，清洗时无清洁死角，符合食品接触类设备的卫生要求。支撑结构采用三足式支脚设计，支脚底部预留安装孔位，可直接固定在木质工作台、水泥台面上，避免施压过程中设备出现侧滑、倾覆问题，支脚的倾斜角度经过受力校核，螺杆施压时的垂直载荷可均匀分散到三个支脚的安装点，台面单位面积承压符合普通家用、小型作坊的台面承重要求。整体结构的运动部件均设置限位结构，螺杆上行到最高位置时会被顶部横梁限位，不会出现旋出脱落的问题，两侧的导向立柱与压盘上的导向套配合，保证压盘始终垂直下行，不会出现偏载压偏的问题，避免滤筒局部受力变形。从安装边界来看，设备整体占用台面尺寸较小，

　　操作时仅需预留手摇柄的转动空间即可，无需外接电源，适合无供电的户外作业、流动摊位使用，所有与食材接触的部件均采用光滑圆弧过渡，无尖锐棱角，操作过程中不会划伤操作人员，日常维护仅需定期在螺杆螺纹处涂抹食品级润滑脂，即可保证长期顺畅使用。
