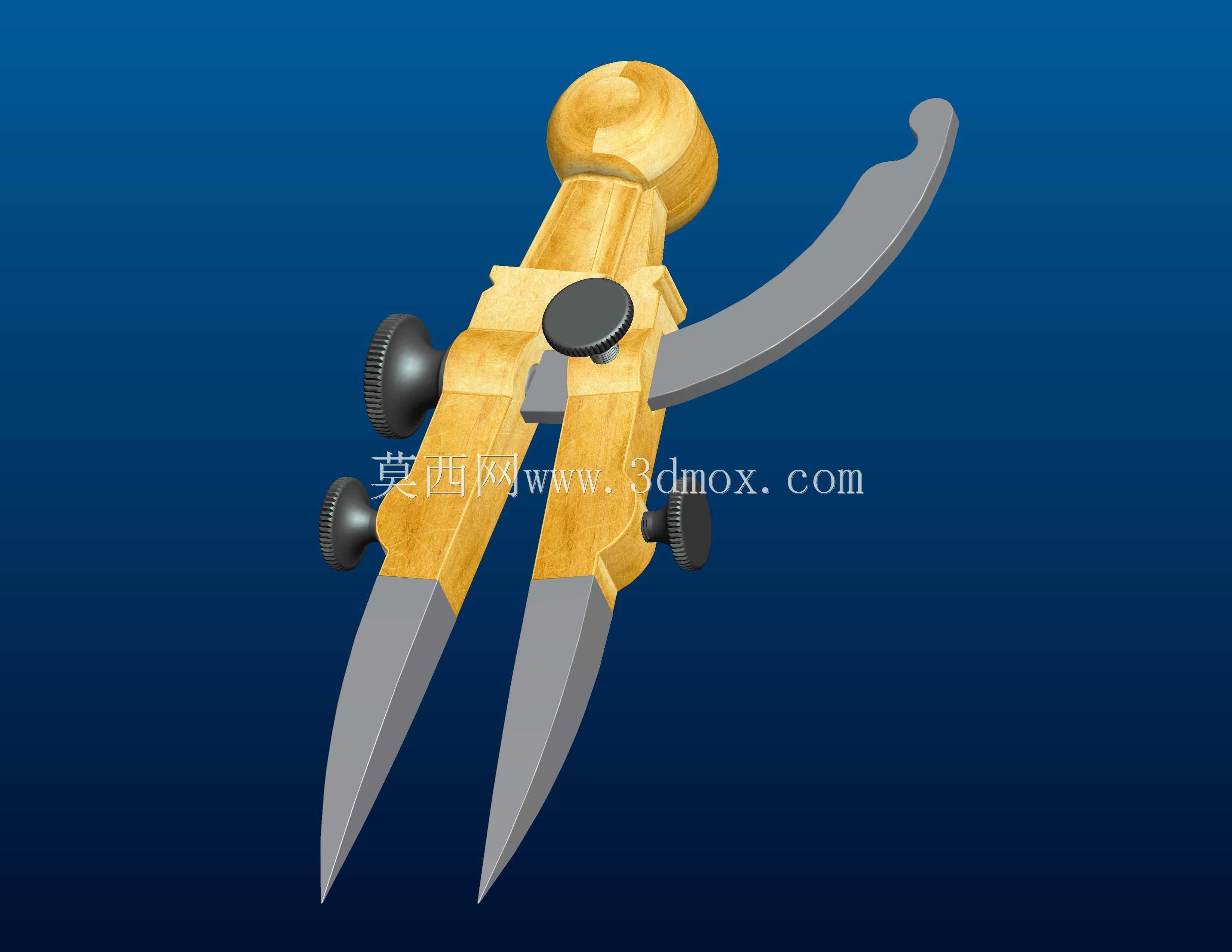

复古款弹簧划线圆规三维结构还原

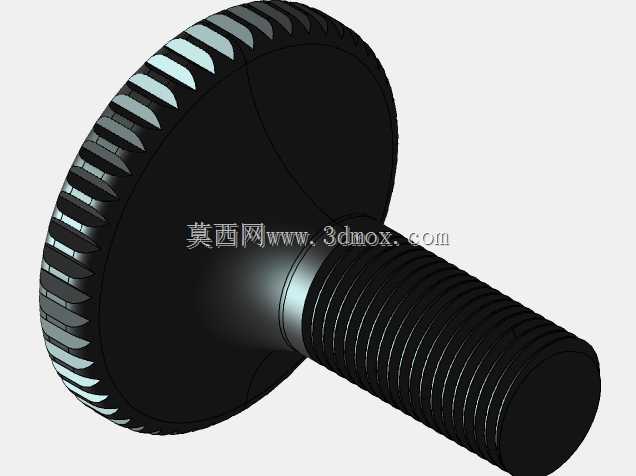

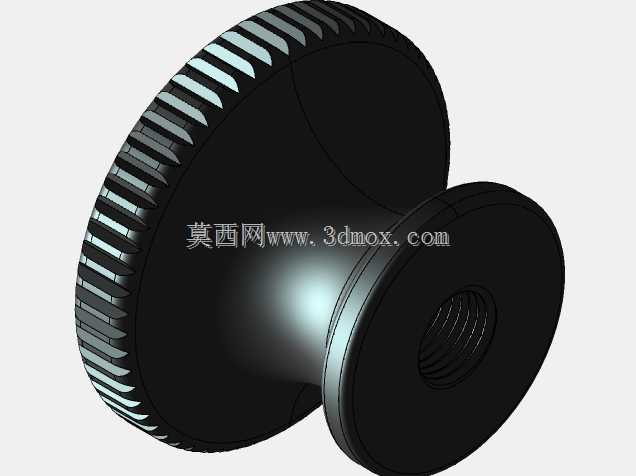

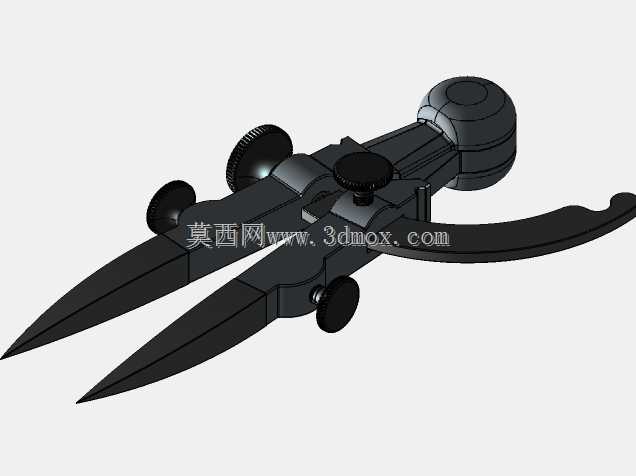

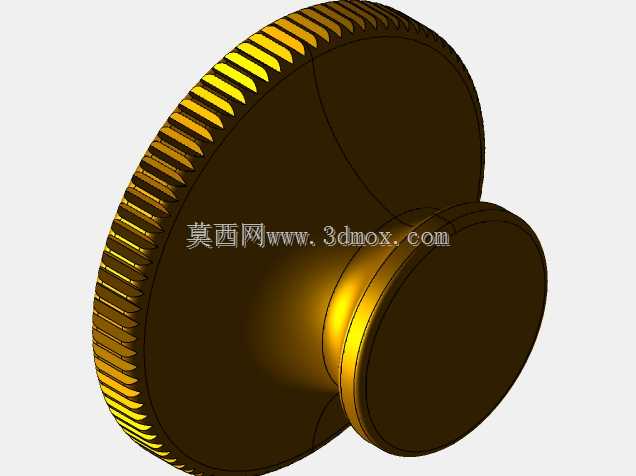

　　这款复刻的老式弹簧圆规，核心应用场景覆盖传统钳工划线作业、手工机械制图、皮具版型打样、金属薄板下料标记等多个实操领域，区别于现代学生绘图圆规，其结构刚性更强，划线定位精度更稳定，能适应硬质金属、厚皮革、硬纸板、薄木板等多种材质的标记作业。从结构设计来看，整体采用铰接式双腿布局，顶部设置一体式铜质枢轴座，枢轴处配合滚花调节旋钮，可实现双腿开合阻尼的无级调整，避免划线过程中双腿意外移位导致的尺寸偏差；其中一条腿配套弧形弹簧定位板，板身开设长条形调节槽，配合侧面的锁紧滚花螺钉，可快速锁定双腿张开角度，在重复绘制等半径圆弧、等分圆周线段时，无需反复核对尺寸，能大幅提升批量划线的作业效率。圆规的两个针尖采用高碳钢材质，锥角打磨为15度锐角，

　　既保证扎入定位面时的刺入深度足够，不会在划线施力时出现滑移，又能避免针尖过粗导致的定位误差，针尖与腿身采用过盈压装配合，长期使用出现磨损后可直接敲出更换，无需整体报废。从尺寸边界来看，该圆规完全收拢时总长度约150mm，双腿最大张开角度可达90度，对应最大划圆半径约120mm，能覆盖绝大多数手工划线、小半径圆弧绘制的尺寸需求，整体握持部位的铜质构件做了圆弧倒钝处理，长时间手持施力不会硌伤手掌。建模过程中，针对老式圆规的使用磨损特征做了细节还原，包括铜质构件表面的长期握持包浆纹理、调节旋钮表面的滚花防滑齿形、弧形定位板的冲压弯折圆角、针尖部位的细微使用磨痕，所有铰接部位的配合间隙都按照实际实物的装配公差做了预留，

　　可直接用于运动仿真模拟，验证不同张开角度下的锁紧可靠性，也可作为传统手工工具科普展示、复古工具类文创设计的结构参考。在实际钳工划线场景中，这类带弹簧定位的老式圆规相比普通圆规，抗侧向施力变形能力更强，在钢板表面划圆弧线时，即使施加较大的划线压力，双腿也不会出现向内收拢的变形问题，配合高度尺、划线平台使用时，可完成孔位中心定位、圆弧轮廓划线、等分角度标记等多种常规作业，是传统机加工划线工位不可或缺的基础手工工具。
