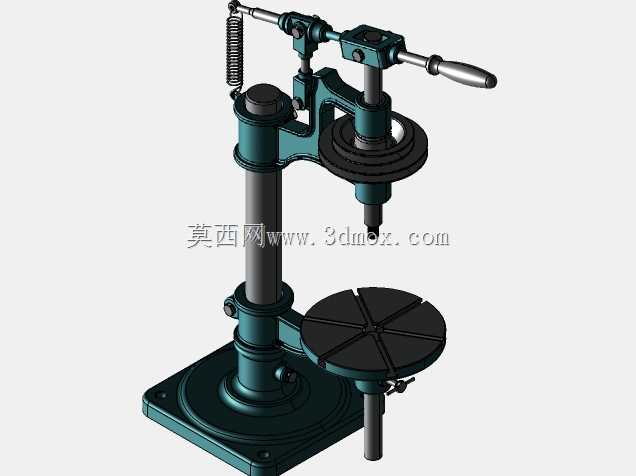

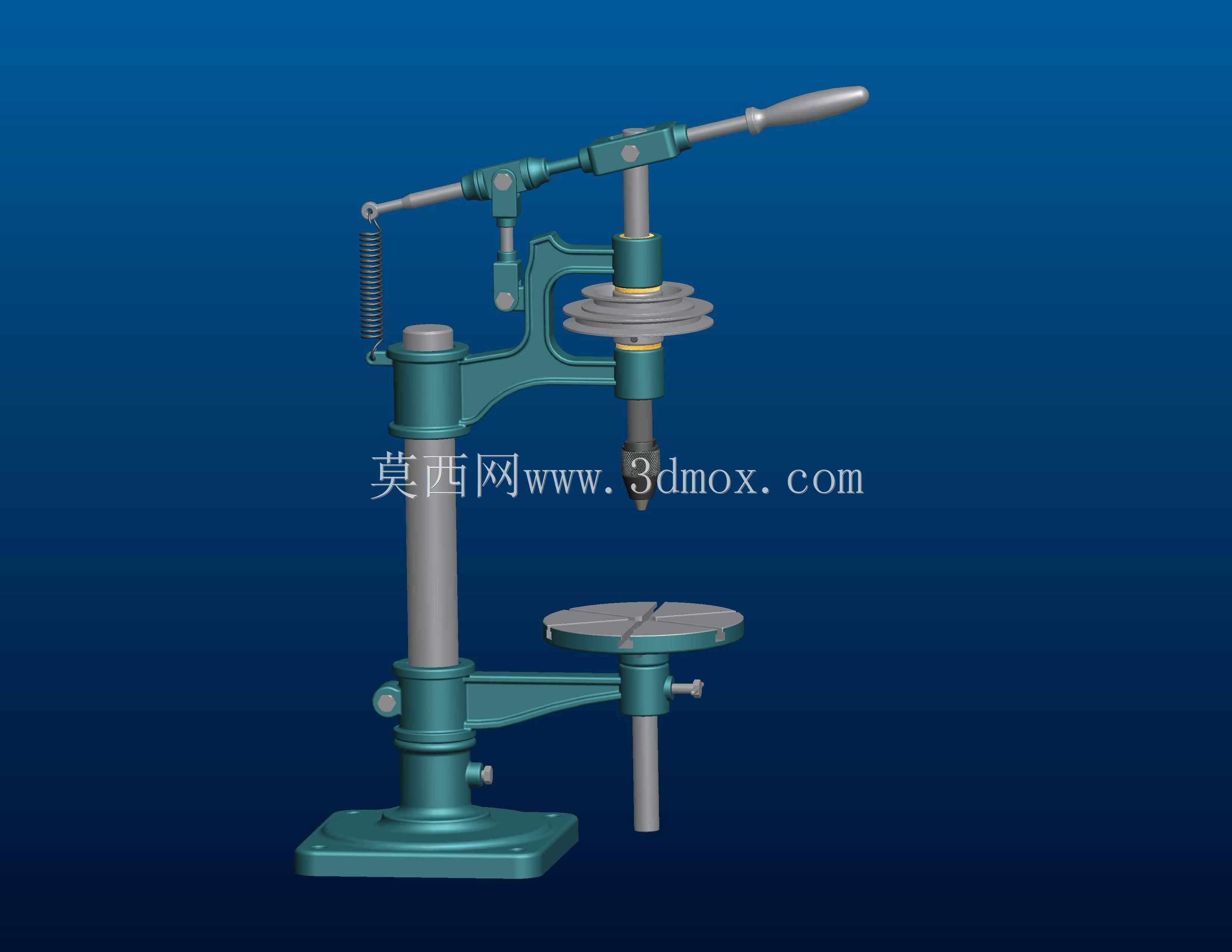

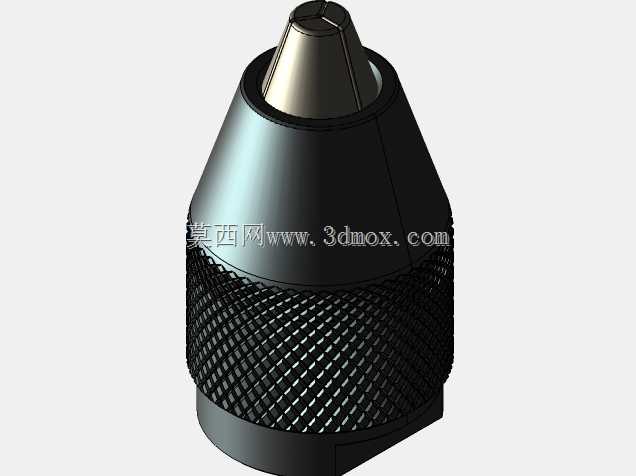

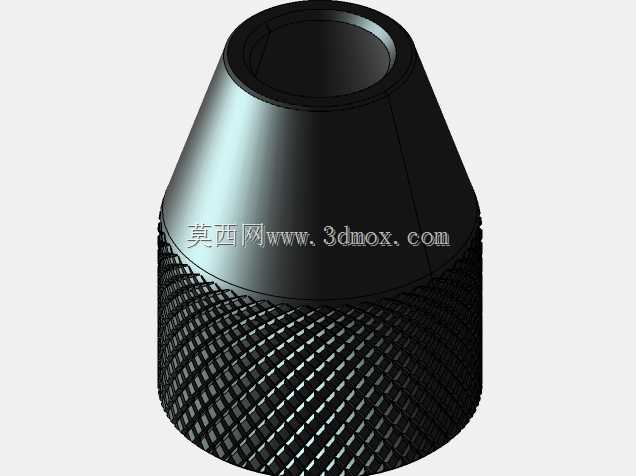

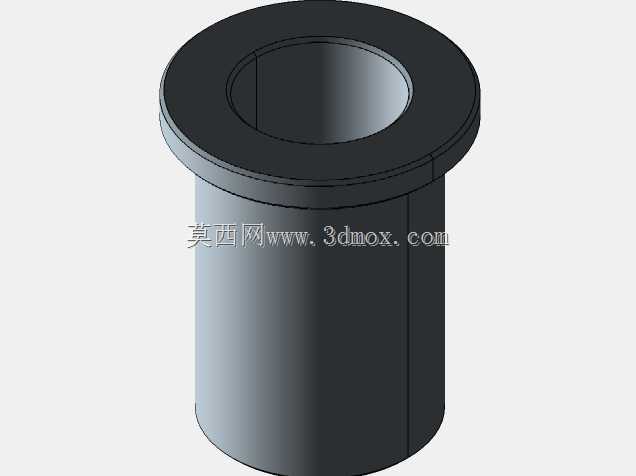

手动进给立式台钻结构三维数模

　　这款手动立式钻床的三维结构，完整还原了小型机加工场景里最常用的孔加工设备形态，从底座到主轴进给机构的每一处连接配合都做了实体还原，没有省略核心传动与支撑部件。日常在五金维修、小型零件批量打沉孔、扩孔、铰孔甚至攻小规格内螺纹的场景里，这类设备的出镜率极高，相比大型摇臂钻，它的占地尺寸更小，对安装地面的承重要求更低，底座预留的螺栓孔可以直接固定在常规厚度的铸铁工作台上，不需要额外做混凝土地基，立柱到工作台中心的跨距刚好覆盖常见的小型钣金、轴类、型材零件的加工范围，不会因为跨距不足导致异形件装夹干涉。

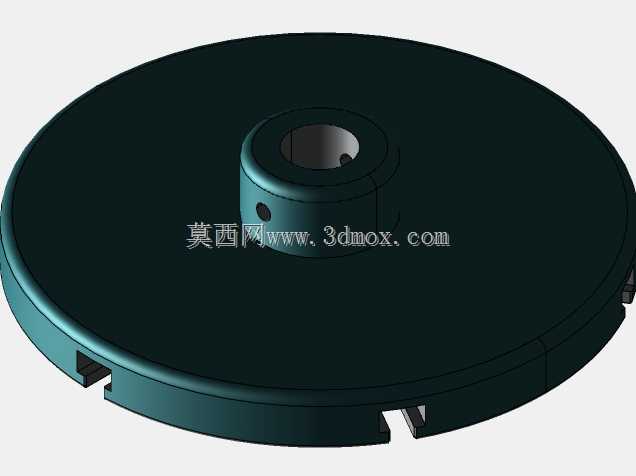

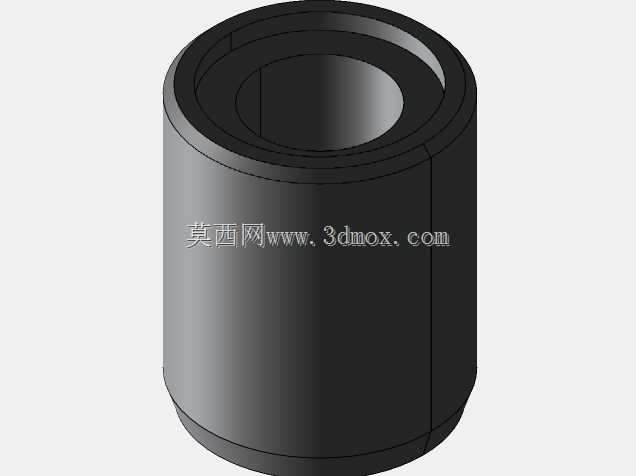

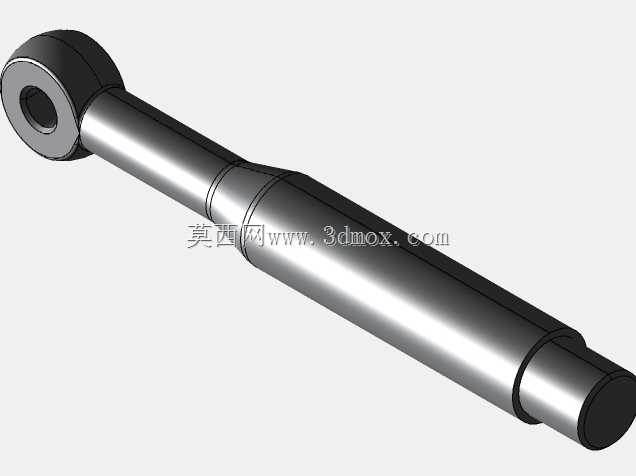

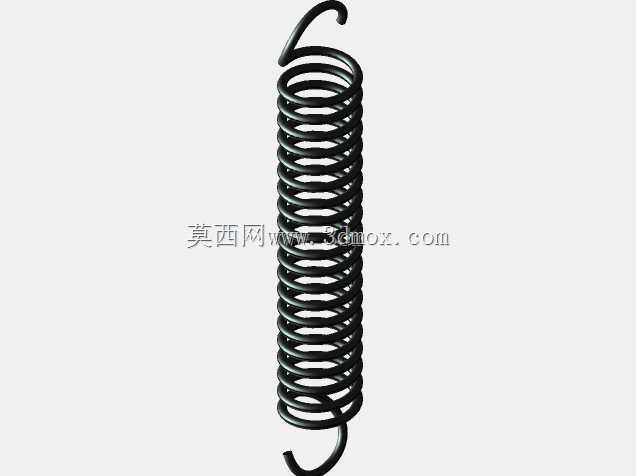

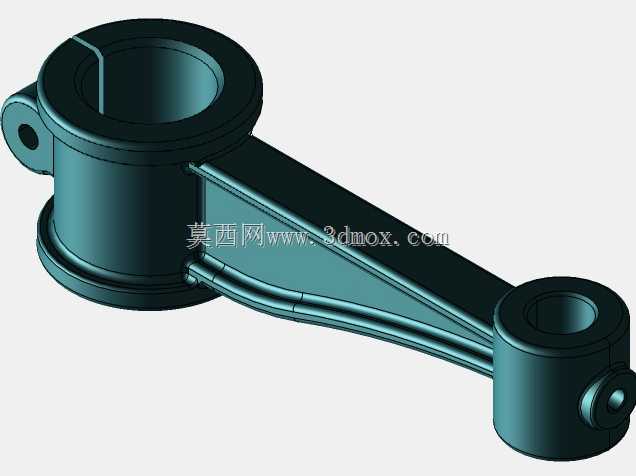

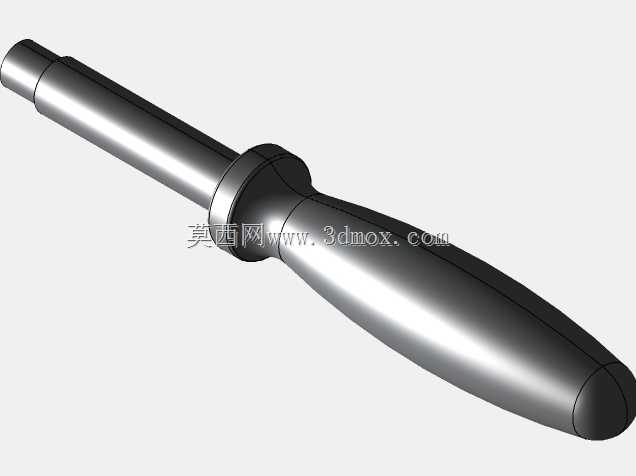

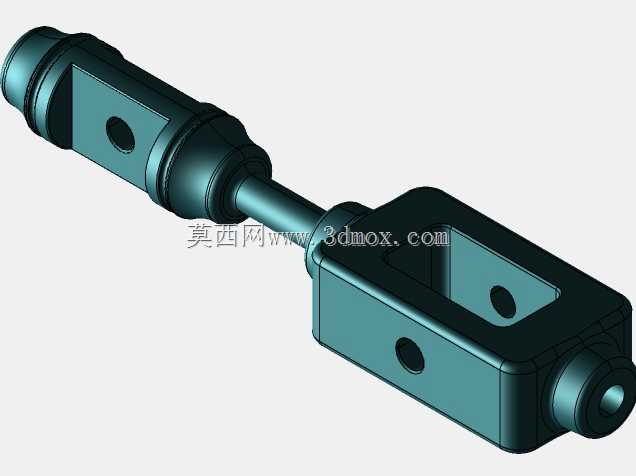

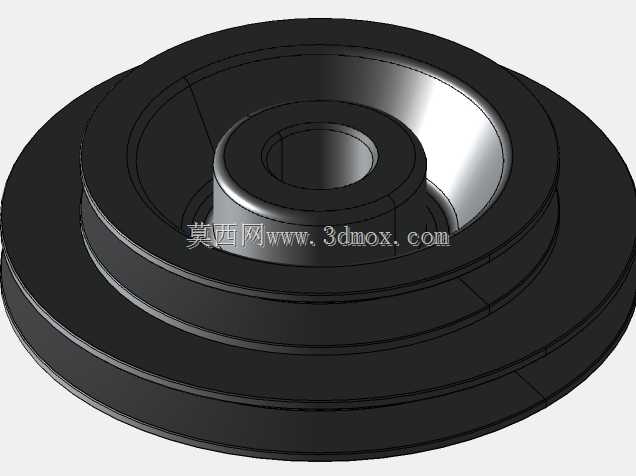

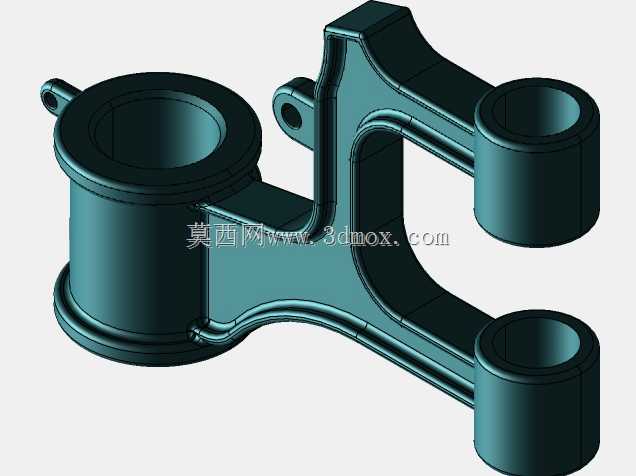

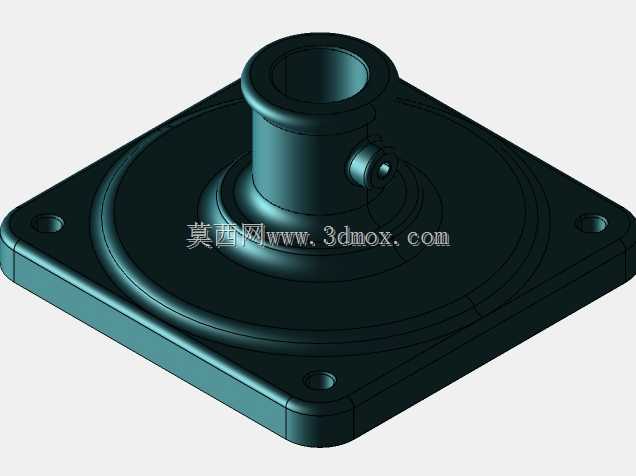

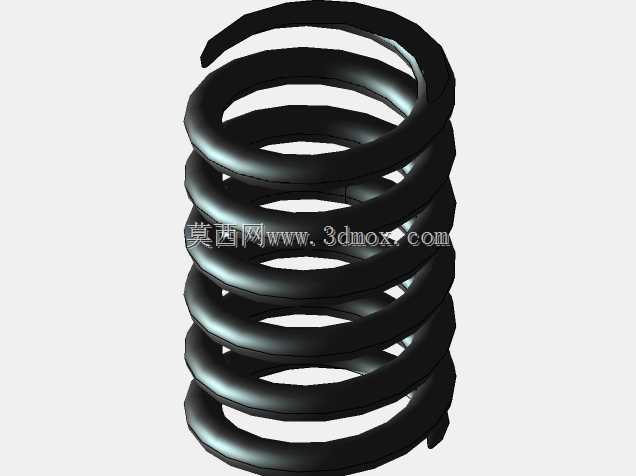

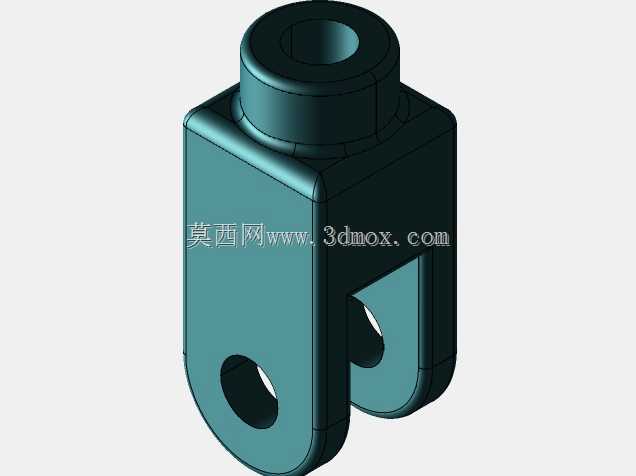

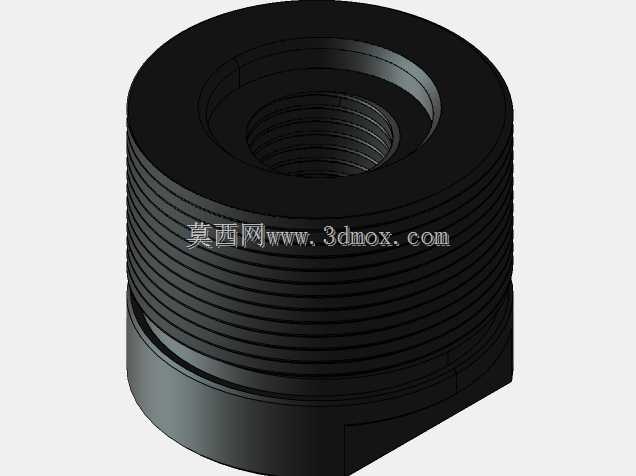

　　从结构设计逻辑来看，整套机构的受力路径非常清晰，方形铸铁底座承担整机的承重与抗倾覆作用，空心立柱作为垂直方向的支撑基准，工作台通过悬臂锁紧套固定在立柱上，可以根据工件高度上下调整位置，也能绕立柱做小范围的角度回转，适配不同装夹姿态的零件。主轴进给采用手动杠杆驱动，操作手柄的力臂长度经过匹配，普通人施加正常握力就能实现主轴的平稳下钻，复位弹簧的刚度刚好抵消主轴组件的自重，松开手柄后主轴能自动回到初始上位，不需要额外手动抬升。主轴箱部分的多级带轮结构做了完整还原，通过更换三角带在带轮上的位置，可以调整主轴的输出转速，适配不同材质工件的钻孔线速度要求，比如钻铝件时用高转速，钻碳钢件时切换到中低转速，避免烧钻头。

　　建模过程中对各部件的安装边界做了严格的尺寸约束，比如主轴的最大行程、工作台的最大升降高度、手柄转动时的运动包络都没有出现干涉，甚至连进给机构上的刻度标记、底座上的T型槽结构都做了还原，方便后续做工程图导出或者运动仿真时直接调用。这类设备在实际使用中，最核心的要求就是主轴回转精度与立柱的垂直度，数模里主轴与立柱的平行度、工作台面与主轴的垂直度都按照常规工业级台钻的公差要求做了装配约束，完全可以作为设备改造、工装夹具配套设计的基准数模使用，不需要再重新测绘整机尺寸。
