复古手摇立式钻床结构三维数模

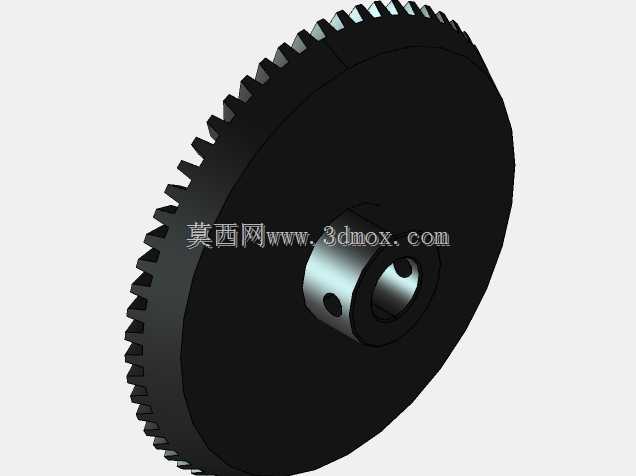

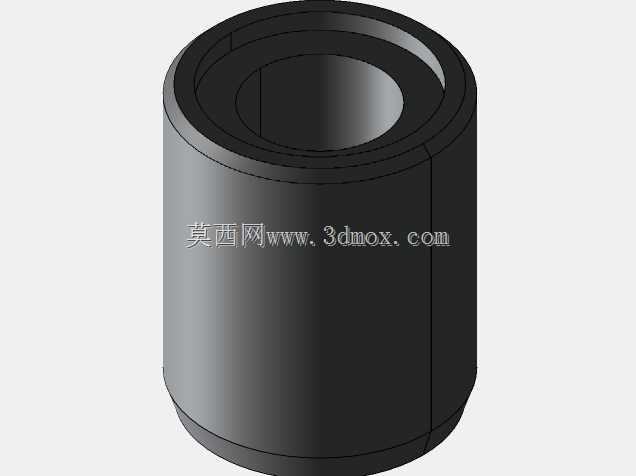

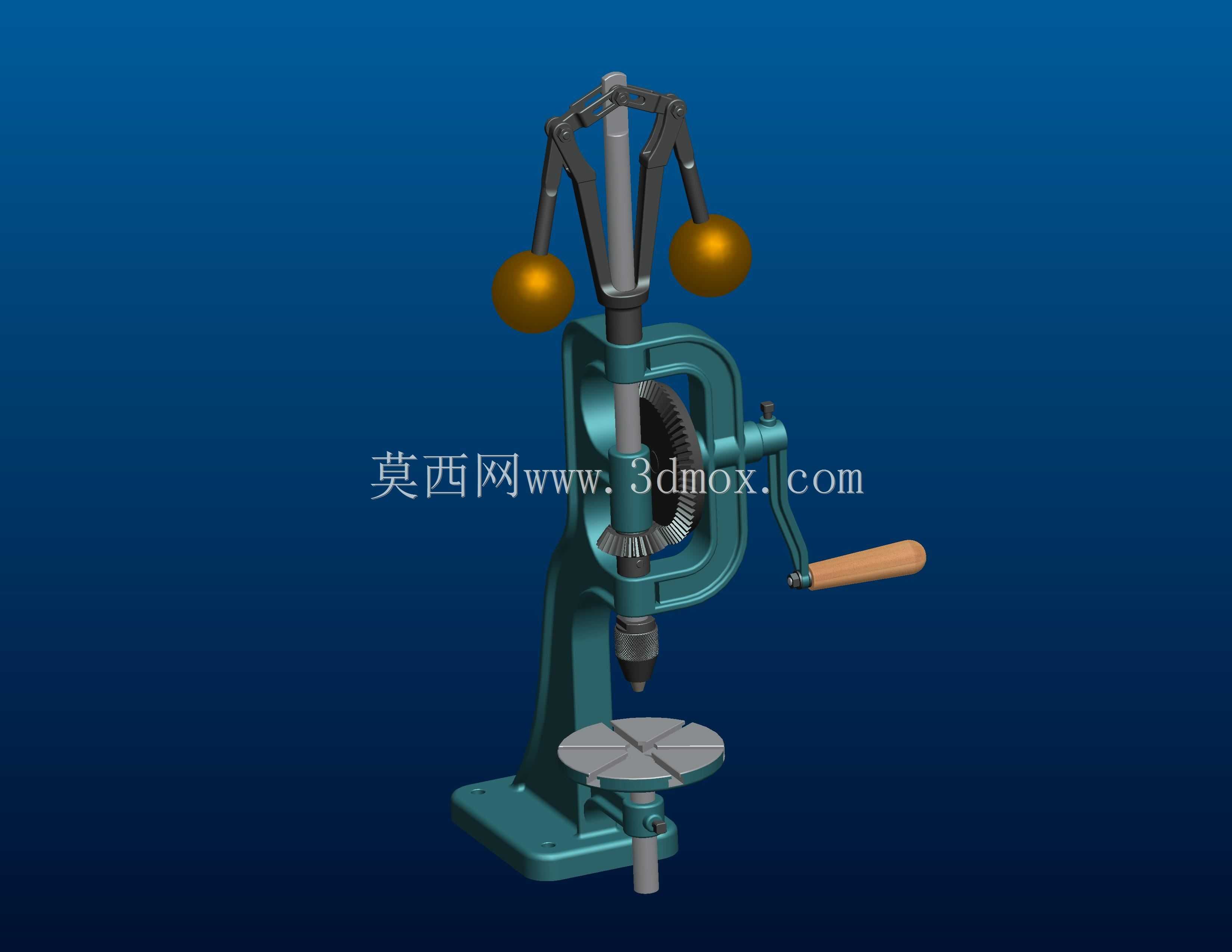

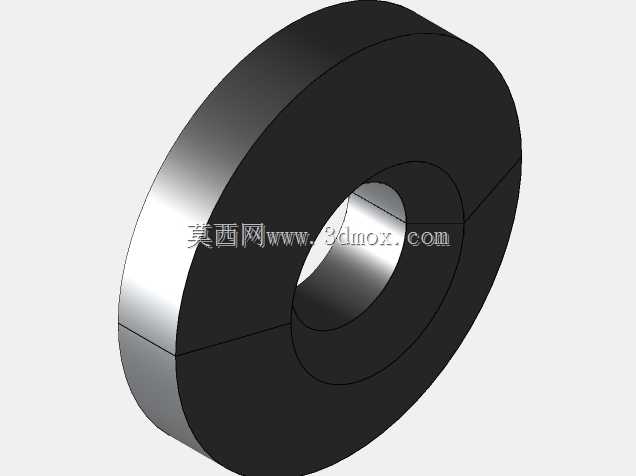

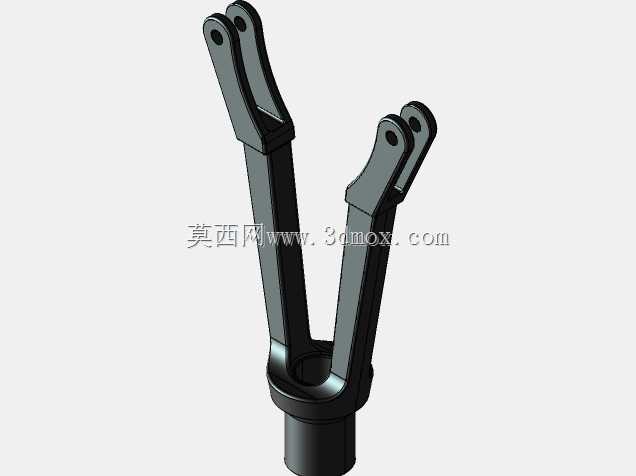

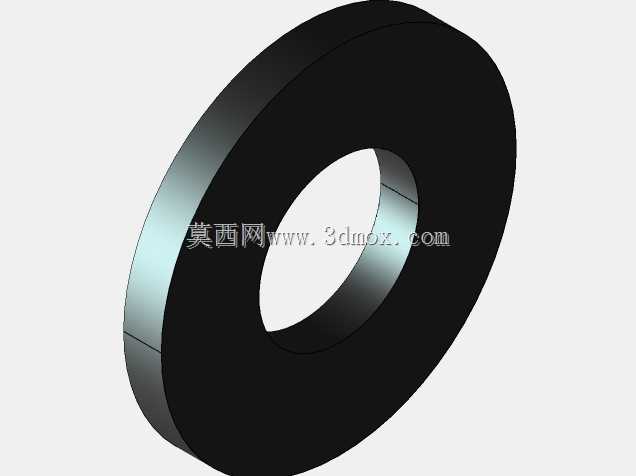

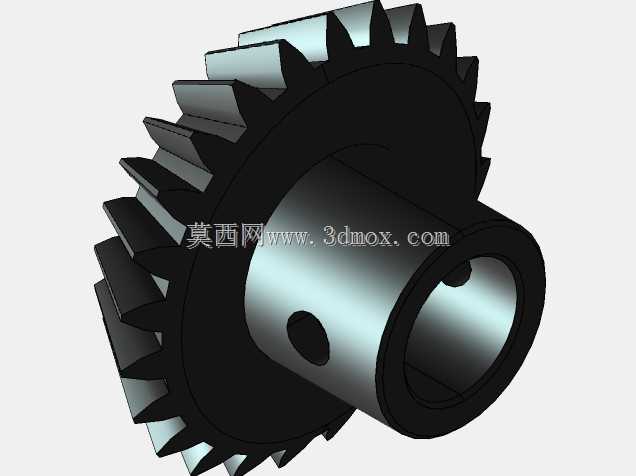

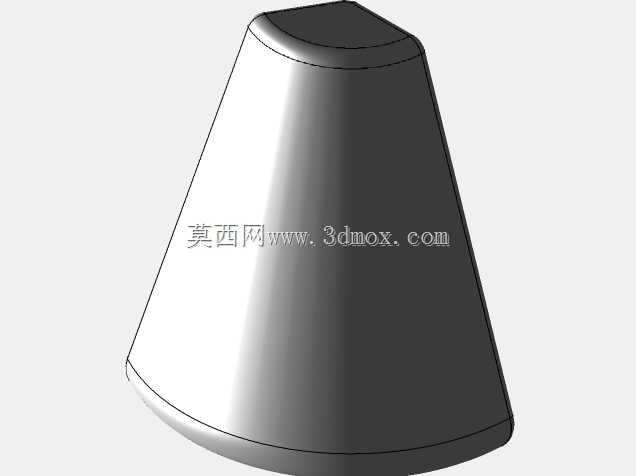

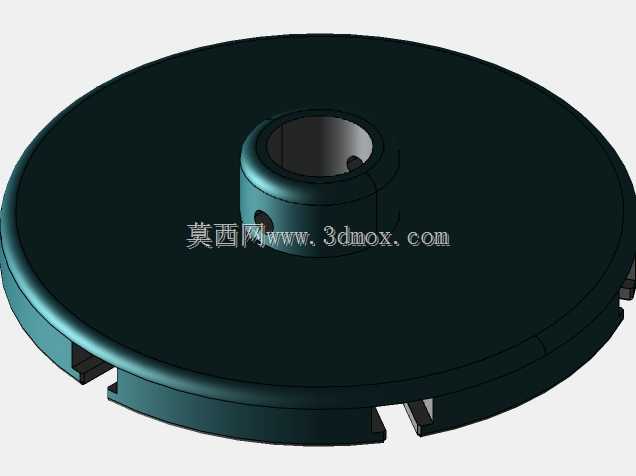

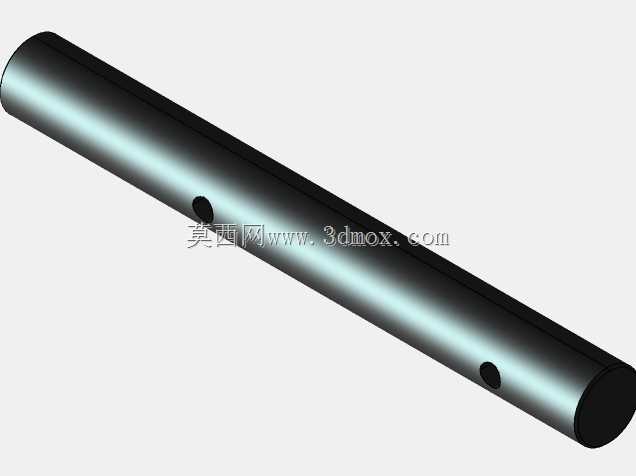

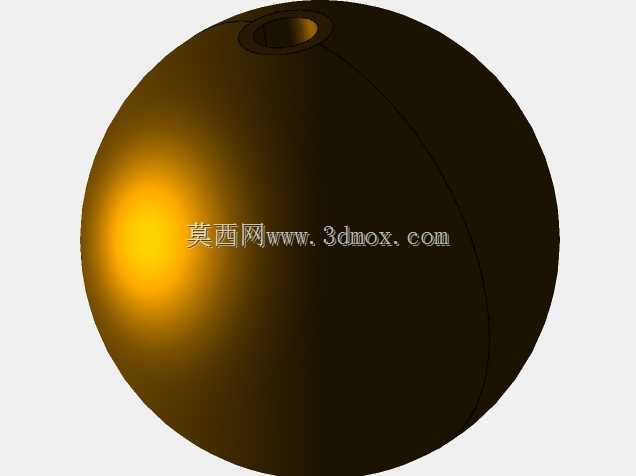

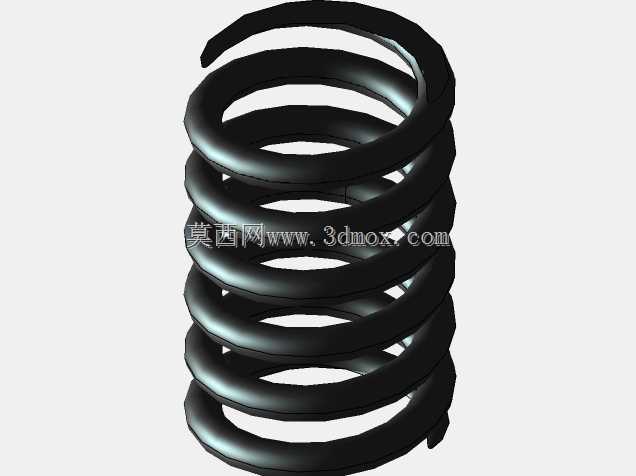

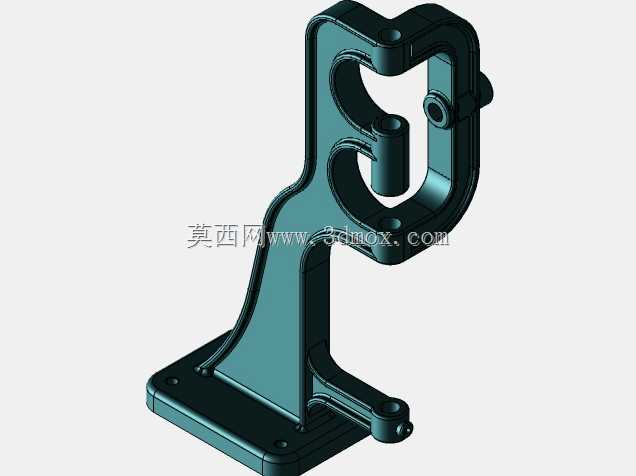

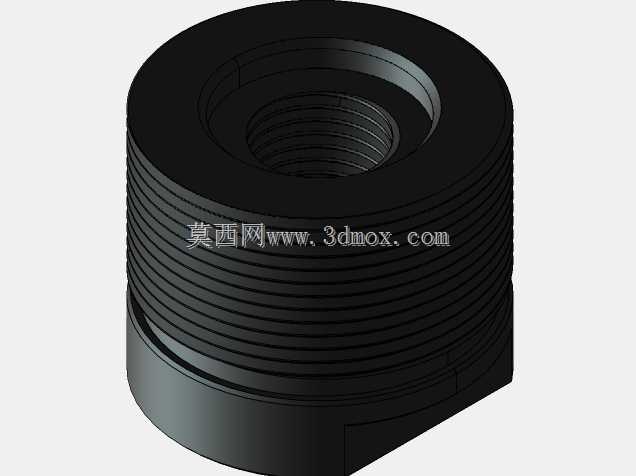

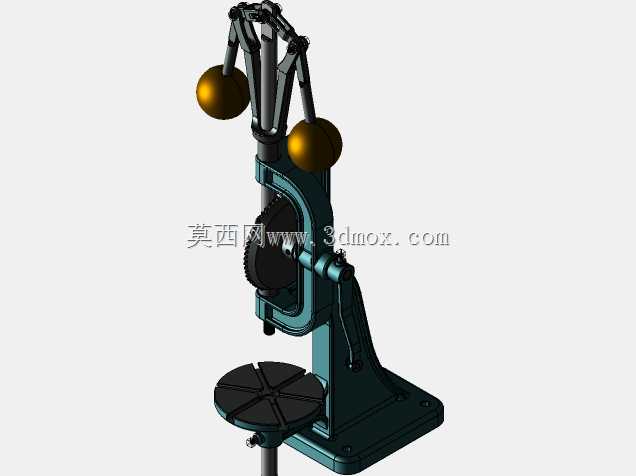

　　这款手动立式钻床的结构设计完全适配小型维修工坊、手工匠人作坊的轻量钻孔作业场景，无需外接电力驱动，完全依靠人力摇臂输入动力，通过内置的锥齿轮换向传动结构，将手摇的圆周运动转换为主轴的垂直回转进给动作，对于没有供电条件的野外临时维修、传统木作金工作坊的小尺寸工件加工作业适配性极强。从结构布局来看，设备采用一体式铸铁底座作为承载基础，底座上方设置可升降调节的圆形工件工作台，台面上开有十字T型槽，可配合简易压块完成小型工件的装夹固定，工作台的升降通过立柱侧面的锁紧机构实现位置固定，可根据待加工工件的高度灵活调整主轴与工作台的间距，适配不同厚度工件的钻孔作业需求。顶部的双球式调速飞轮是这类老式手动钻床的典型结构，

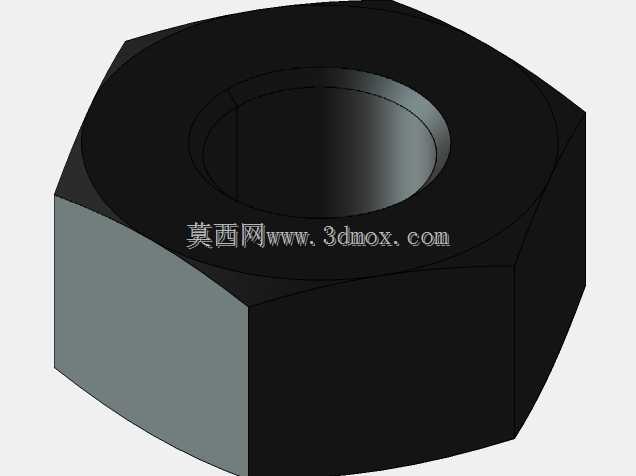

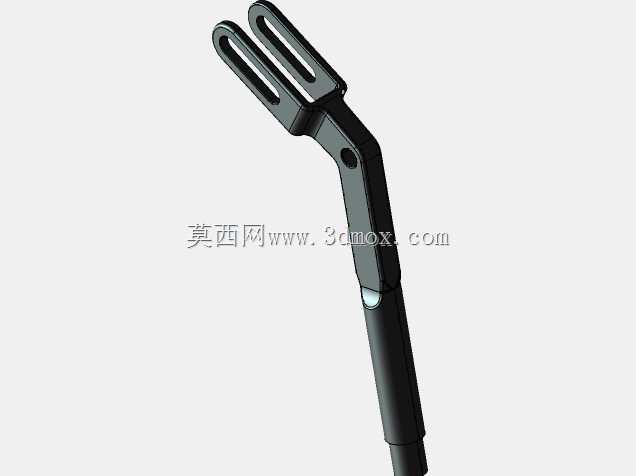

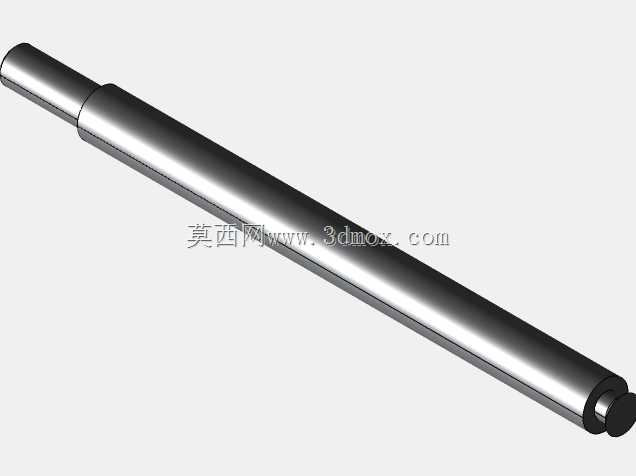

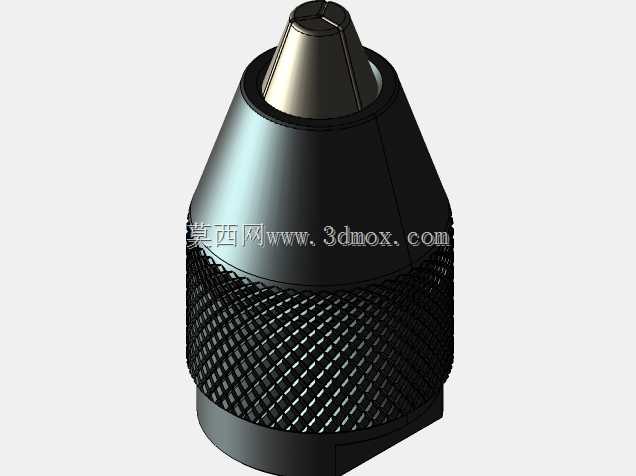

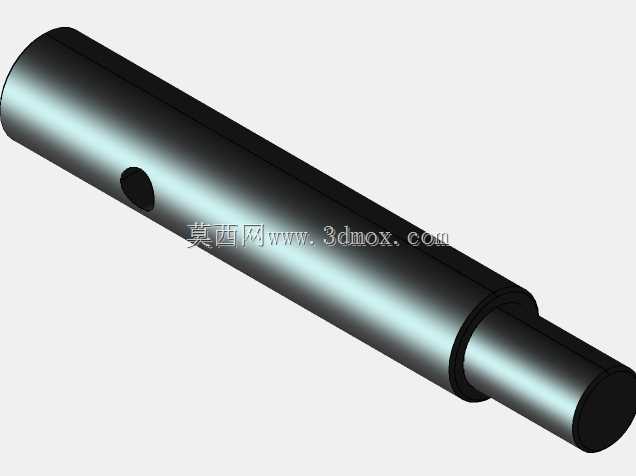

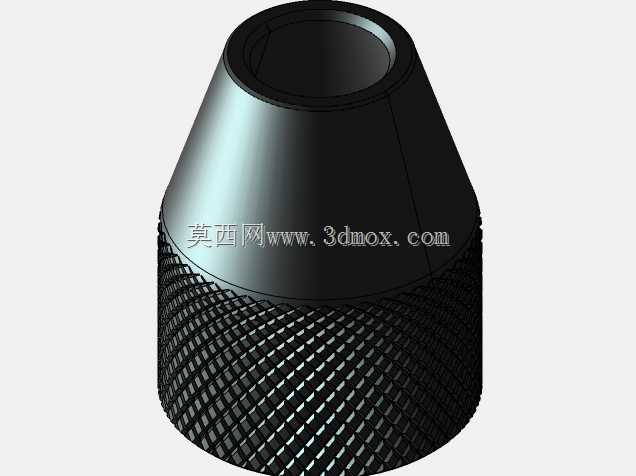

　　摇臂输入动力后飞轮依靠自身配重储存转动惯量，可在人力输入间断时维持主轴的稳定回转，有效降低手动操作时的转速波动，避免钻孔过程中出现卡滞、崩刀的问题。主轴部分采用莫氏锥孔连接钻夹头，可装夹不同直径的直柄麻花钻，满足常见的金属、非金属材料小直径钻孔需求，主轴的进给依靠侧面的手压杆控制，操作时可根据钻孔深度灵活控制进给量，对于薄件、脆性材料的加工可有效避免进给过量导致的工件碎裂问题。从安装边界来看，设备底座预留四个螺栓安装孔，可直接固定在木质或金属工作台面上，整体占地面积不足0.2平方米，不需要预留额外的动力管线排布空间，整体结构没有复杂的电控、液压组件，日常维护仅需定期给齿轮啮合部位、主轴滑动面加注润滑脂即可，故障率极低，

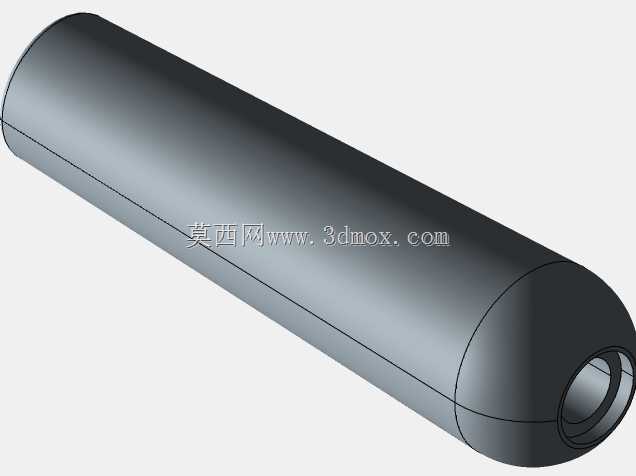

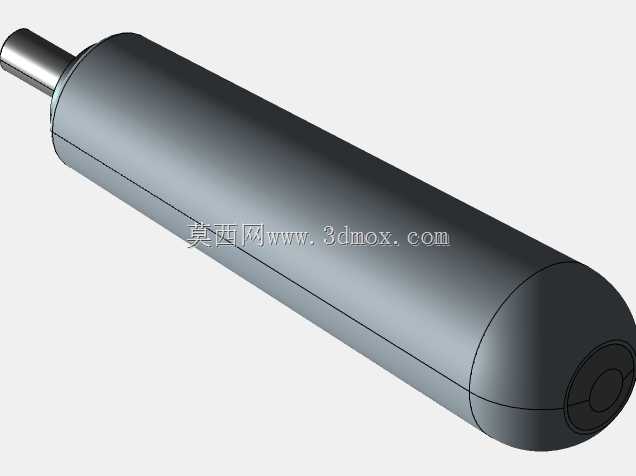

　　适合对加工效率要求不高、追求设备可靠性的作业场景。建模过程中完整还原了老式手动钻床的所有结构细节，包括摇臂的木质握把、飞轮的配重球体、齿轮的齿形参数、工作台的T型槽尺寸都按照实际实物比例还原，可直接用于老式机械结构的教学演示、复古工坊的场景搭建参考，也可作为手动加工设备结构设计的参考样本，帮助设计人员理解纯机械传动手动设备的动力传递逻辑、结构布局思路。
