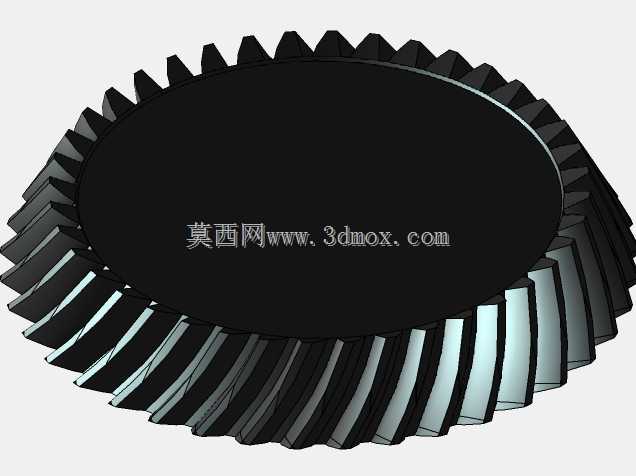

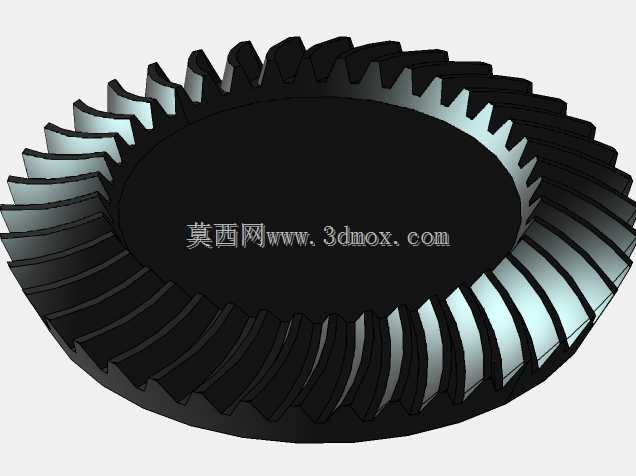

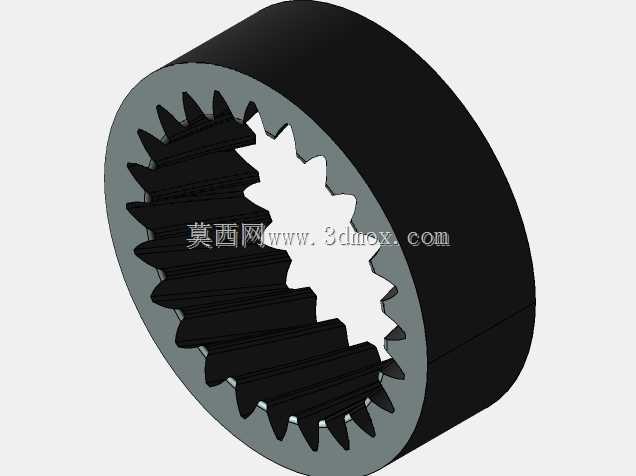

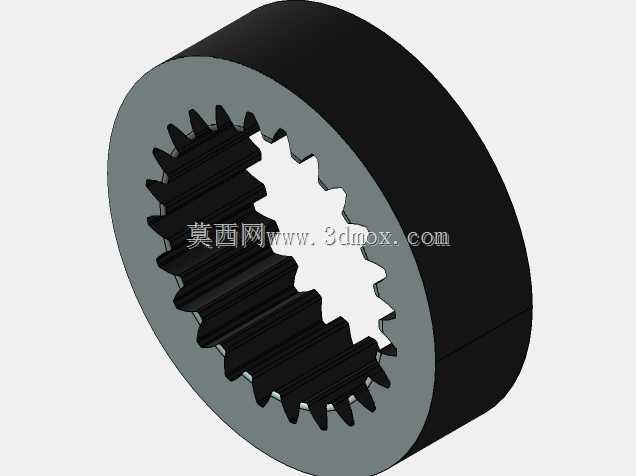

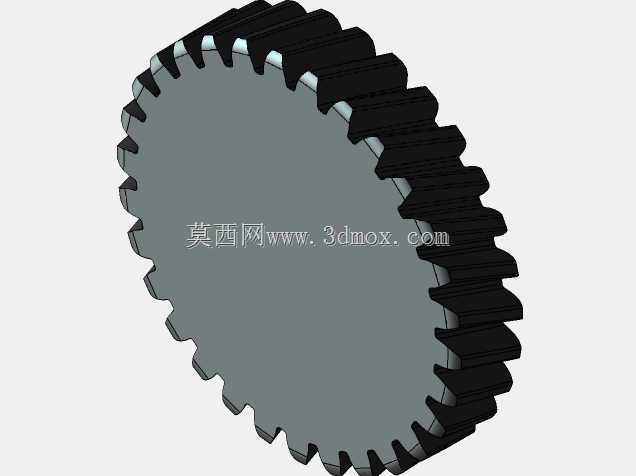

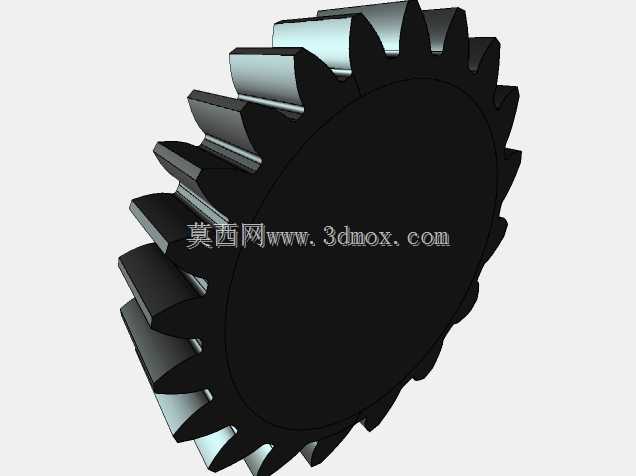

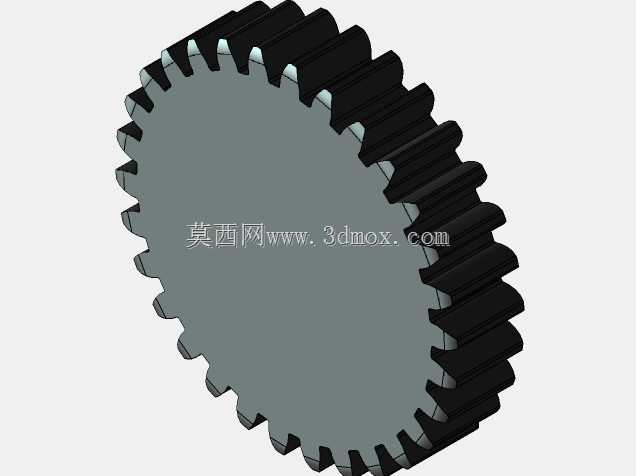

参数化螺旋锥齿轮传动结构设计

　　这款参数化螺旋锥齿轮主要应用于相交轴间的动力传递场景，常见于机床主轴传动箱、汽车驱动桥差速机构、工业减速机输入输出端、小型动力设备换向传动单元等需要改变动力传输方向的机械结构中，可实现两相交轴之间的回转运动与扭矩传递，适配轴交角90度的常规传动布局，也可通过参数调整适配非标准轴交角的特殊传动需求。从功能特性来看，螺旋锥齿轮相比直齿锥齿轮具备更高的重合度，传动过程中齿面接触为渐进式啮合，运行噪音更低、承载能力更强，可承受较大的冲击载荷，适合中高速、重载的传动工况，齿面的螺旋角设计让啮合过程中多齿同时参与承载，有效降低单齿受力峰值，延长传动件的使用寿命。设计过程中采用全参数化建模逻辑，将齿数、模数、螺旋角、压力角、齿顶高系数、顶隙系数、

　　轴交角等核心设计参数全部关联至模型特征，修改对应参数即可快速生成不同规格的螺旋锥齿轮模型，无需重复绘制齿形轮廓，大幅提升系列化传动件的设计效率。齿形生成过程严格遵循渐开线齿面啮合原理，先通过参数方程生成单个齿的渐开线齿廓与齿向螺旋线，通过阵列、布尔运算完成整体齿圈结构的构建，同时对齿顶、齿根过渡圆角做了标准化处理，避免应力集中问题，齿根圆角半径符合通用传动件设计规范，可满足常规强度校核要求。从安装边界来看，齿轮的背锥面、安装定位端面、中心轴孔的尺寸均按参数化逻辑关联，设计时可根据配对齿轮的安装距、侧隙要求快速调整齿轮的安装定位尺寸，齿坯的轮缘厚度、辐板结构可根据实际承载需求调整，适配实心轴、花键轴等不同的轴系连接方式，

　　安装时需保证配对齿轮的节锥顶点重合，啮合侧隙控制在对应模数推荐的合理区间内，齿面接触斑点需沿齿长、齿高方向达到规范要求的接触比例，避免出现偏载、卡滞等问题。这类参数化齿轮模型可直接用于传动系统的运动仿真、干涉检查、有限元强度分析环节，也可作为后续数控加工、3D打印样件验证的基础模型，帮助结构设计人员快速完成传动方案的迭代验证，减少重复建模的工作量，在非标传动设备开发、减速机产品系列化设计、教学演示模型制作等场景中都具备较高的实用价值。
