中密度纤维板帧跳汰机自行车车架设计

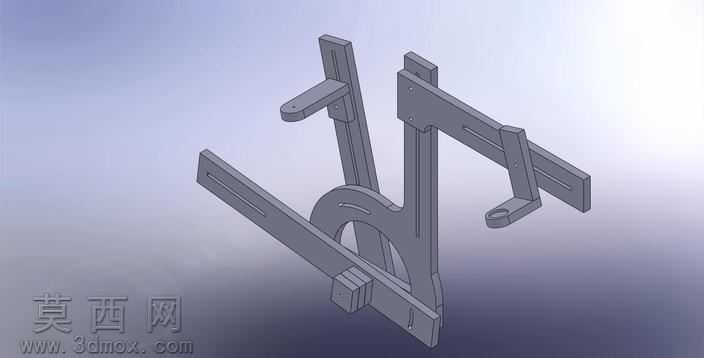

本作品为跳汰机自行车的车架结构三维设计，主体采用19毫米厚中密度纤维板作为核心制作材料，设计初衷是打造一款可借助相对简易工具、或普通数控机床即可完成精准加工的自行车车架结构，降低非专业场景下的自行车车架制作门槛。建模过程中，设计团队针对中密度纤维板的材料特性完成结构适配：中密度纤维板具备易切割、成型精度稳定、表面平整度高的优势，但抗冲击韧性弱于金属管材，因此在结构设计上采用了多板材拼接的框架式构型，通过多块成型板材的互相咬合、限位，分散骑行过程中产生的载荷，避免应力集中导致的板材开裂。所有板材的连接点位均做了适配标准紧固件的开孔设计，主体板材之间采用M6螺栓完成锁紧固定，后轴位置则采用M10规格的螺杆与螺母实现轴体与车架的刚性连接，同时在核心受力节点设计了配套的2组铝框架焊接结构，通过金属嵌件的补强，弥补纤维板材料在高频振动、大载荷受力场景下的强度短板，兼顾材料易加工性与车架整体的结构可靠性。建模阶段对每一块板材的切割轮廓、开孔位置、拼接公差都做了精准设定，确保加工后的板材可直接完成组装，无需二次修配；渲染呈现上还原了中密度纤维板的哑光质感，清晰展示各构件的拼接逻辑与装配关系，直观呈现车架的整体构型与受力传递路径。该设计跳出了传统金属自行车车架的制作思路，充分挖掘非金属板材的应用潜力，为DIY自行车制作、小众特种自行车的快速原型验证提供了可落地的结构参考，也为非管材类自行车车架的结构设计提供了新的思路，兼顾了加工便捷性、结构强度与组装便利性，适配小批量自制、教学演示等多种应用场景。
