多工位非标自动化夹持工装结构设计

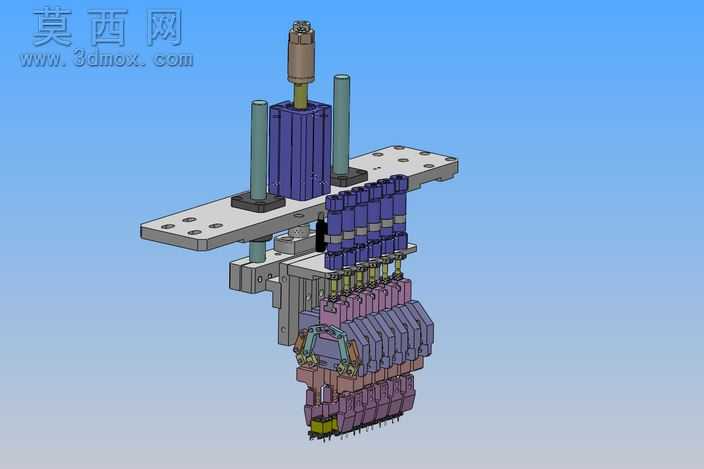

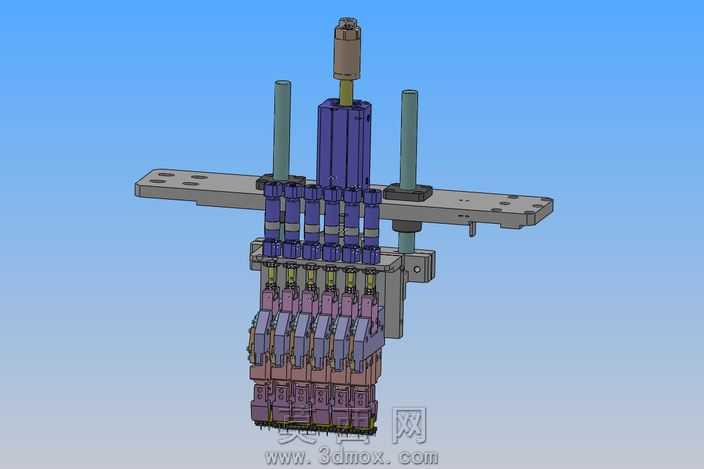

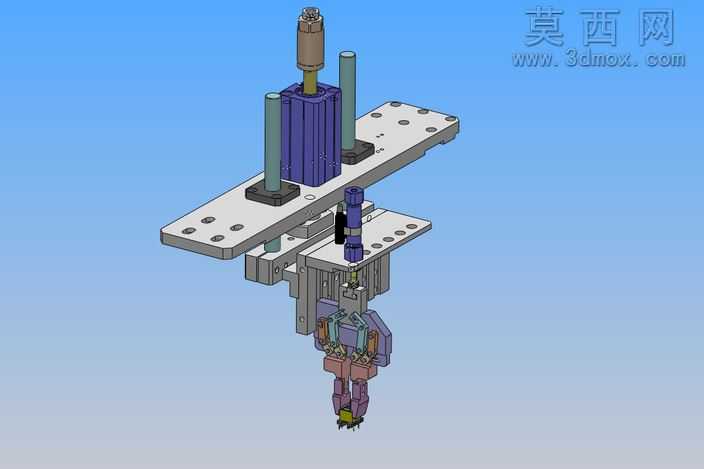

该作品为非标自动化生产线配套的多工位夹持工装三维设计，整体采用模块化分层设计思路，通过三维建模软件完成全参数化结构搭建，各零部件间的装配关系、运动干涉校验均在建模阶段完成验证，确保结构落地可行性。模型整体分为安装固定层、动力传动层、夹持执行层三个功能模块：顶部安装板采用带定位孔的平板式结构，预留多组标准安装位，可直接适配不同规格的自动化设备安装接口，安装板下方设置两组导向立柱与中部动力输出轴配合，保证动力传输过程的同轴度与运行稳定性。中部传动模块采用堆叠式集成布局，将多组传动单元沿工装长度方向等距排布，每组传动单元独立对应下方一个夹持工位，既保证多工位同步作业的一致性，也支持单工位独立拆装维护，降低后期运维成本。下部夹持执行层采用阵列式夹爪设计，每组夹爪对应独立的复位弹性结构与传动连接件，夹爪接触面做仿形适配设计，可匹配对应工件的外形轮廓，保证夹持过程的定位精度与夹持力均匀性，避免工件表面夹伤或夹持脱落问题。建模过程中对所有金属结构件赋予了对应的金属材质属性，不同功能模块采用差异化配色区分，便于快速识别结构层级，同时对运动部件做了运动仿真校验，确认各工位夹爪开合行程、动力传递路径无干涉，整体结构紧凑，集成度高，可直接集成到自动化装配、检测、分拣等生产线中，满足小工件多工位同步夹持作业的需求，适配电子、小五金等行业的自动化生产场景。
