CNC铣床用直角铣削定位支撑构件

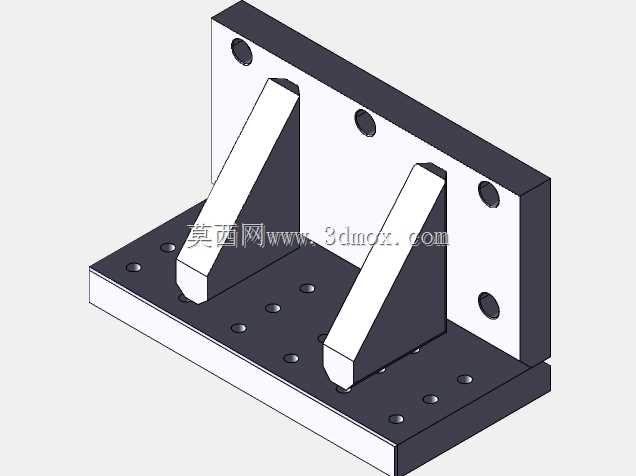

　　这款直角支撑构件主要应用于立式CNC铣床的工件装夹工位，针对需要保证垂直铣削精度的拐角类加工场景设计，可直接固定在机床工作台T型槽上，为待加工工件提供垂直方向的定位基准与支撑力，避免铣削过程中工件受切削力作用产生偏斜、振颤，进而保证铣削面的垂直度与表面粗糙度要求。构件整体采用L型直角布局，垂直安装板与水平承载板通过两块三角加强筋实现刚性连接，垂直安装板上预留四个等距分布的沉头安装孔，可通过内六角螺栓直接锁紧在机床垂直靠铁或者专用工装立板上，孔位间距符合常规铣床工装的安装孔距标准，无需额外加工转接板即可完成装夹固定。水平承载板上均匀布置多组螺纹安装孔，孔位按照矩阵式排布，可适配不同尺寸工件的装夹需求，无论是小型异形件的单次装夹，

　　还是多工位批量小件的排布装夹，都能通过压板或者螺栓直接完成工件固定，减少工装调整的辅助时间。设计过程中优先考虑了铣削工况下的受力特性，三角加强筋的截面尺寸经过受力校核，可承受大进给铣削时产生的侧向切削力，避免直角连接处出现应力集中导致构件变形，垂直板与水平板的连接位置采用圆角过渡，既消除了铣削加工时的应力集中隐患，也避免了工件装夹时直角位置与工件毛刺干涉，保证定位面能够完全贴合。构件的两个定位基准面均经过精加工处理，平面度与垂直度公差控制在0.02mm以内，可直接作为铣削加工的定位基准，无需额外进行打表找正，大幅缩短工件装夹的准备时间。安装边界方面，水平板的底面为完整平面，可完全贴合工作台面，不会出现悬空导致的装夹不稳，

　　垂直板的背面同样为精加工面，与靠铁贴合时可保证整体安装的垂直度，整体结构没有突出的干涉部位，在铣床行程范围内可灵活调整安装位置，适配不同加工行程的立式铣床使用，也可搭配平口钳、回转工作台等附件使用，拓展装夹的适用范围。
