科威特HTWD非换挡盘式离合器结构

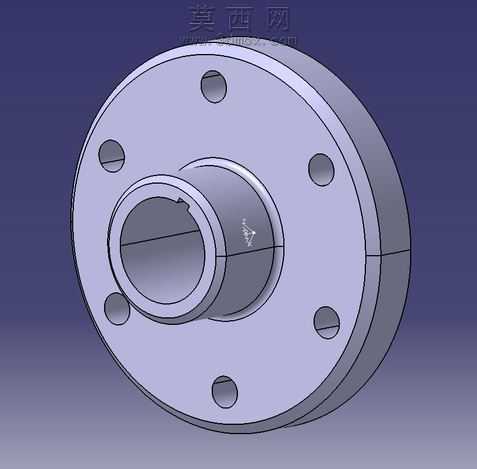

本作品为非换挡盘式离合器的三维参数化建模成果，建模阶段首先梳理该类离合器的核心功能逻辑：作为传动系统中固定连接式的扭矩传递部件，无需换挡操作即可稳定实现轴系间的动力衔接，最高适配200摄氏度的工作工况。建模过程中首先以中心花键轴孔为基准搭建核心装配骨架，中心轴孔采用标准花键槽结构设计，保证与传动轴的周向固定与扭矩传递精度，轴孔外侧的阶梯轴段做了同轴度约束，保证整体回转精度。法兰盘主体采用回转特征加阵列切除的方式完成建模，法兰端面上均匀分布6个螺栓安装通孔，阵列过程严格保证孔位的分度圆精度与位置度公差，确保安装时与对接部件的孔位完全匹配。模型的细节处理上，对所有棱边做了符合机械加工规范的倒角处理，避免应力集中问题，同时对轴段与法兰盘的衔接位置做了圆角过渡，提升结构强度。材质渲染阶段，主体部件赋予合金钢材质，调整金属粗糙度与反光参数，还原机械加工后的金属质感，背景采用渐变深蓝色调突出主体结构，通过光影效果区分不同轴段的层次关系，清晰展现各部分的结构轮廓。设计过程中充分考虑该离合器的应用场景，作为非换挡类传动部件，整体结构紧凑，法兰盘的厚度与轴段长度经过参数化校核，保证在额定扭矩下的结构刚度，花键孔的参数匹配常用传动轴规格，安装孔的尺寸与分布适配通用法兰连接标准，无需额外改制即可直接适配常规传动系统的安装需求。模型完整还原了盘式离合器的所有结构特征，无冗余结构，各部分尺寸比例符合实际工业产品的设计规范，可直接用于传动系统的装配模拟、工况受力分析以及教学演示场景，清晰展现非换挡盘式离合器的结构组成与工作原理。
