齿轮加工用滚刀三维结构设计

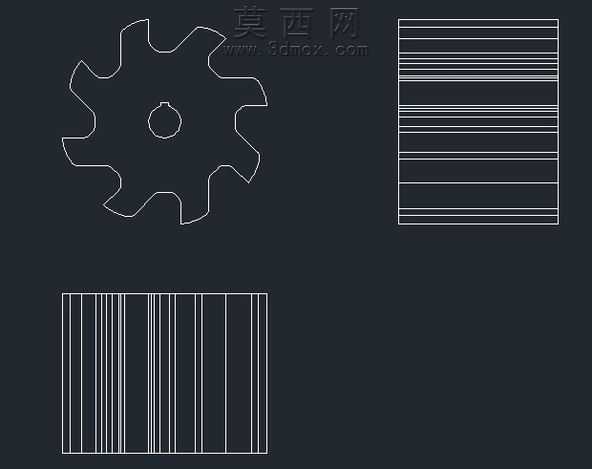

本模型为齿轮加工用滚刀的三维结构设计，建模过程中首先梳理滚刀的工作原理与核心结构逻辑，以参数化建模方式完成整体轮廓构建：先绘制滚刀的轴向截面基准草图，明确刀齿的分布间距、齿形轮廓参数，通过拉伸、阵列特征完成周向均匀排布的刀齿主体结构，同时在滚刀中心位置构建安装定位用的通孔，保证后续虚拟装配时的同轴度匹配。建模阶段对刀齿的切削刃、齿背过渡结构做了精细化处理，还原滚刀切削部分的几何形态，避免结构简化导致的原理展示偏差。材质渲染环节选用金属合金材质，调整表面粗糙度、金属度与反光参数，模拟高速钢滚刀的金属质感，搭配深灰色中性背景突出模型主体结构，通过三点布光方案打亮刀齿的棱边与曲面，清晰展现齿形的排布规律与整体造型特征。结构设计上还原了滚刀作为齿轮加工刀具的典型构造，周向均匀分布的刀齿沿轴向呈螺旋排布逻辑，中心通孔用于安装固定在滚齿机主轴上，刀齿的齿形对应被加工齿轮的齿廓参数，可直观展示滚刀与齿轮啮合切削的工作原理。需要说明的是本模型为原理展示类结构，未做实际生产级的精度公差设计，仅用于滚刀结构认知、滚齿加工原理演示场景，不可直接用于实际齿轮切削加工。整体建模过程兼顾结构准确性与展示直观性，通过特征阵列、参数化约束保证刀齿排布的均匀性，渲染阶段通过材质与光影强化金属刀具的质感，让模型既能清晰呈现滚刀的构造特点，也具备良好的视觉展示效果，可用于机械加工教学、刀具结构科普等相关场景。
