160mm带全锁制动回转支架弹性脚轮

　　这款带制动功能的万向脚轮，轮体直径为160mm，额定负载能力可达200kg，适配多数需要灵活移动与可靠驻停的工业及商用设备场景。在车间周转工装、移动作业台架、轻型仓储货架、商用服务设备的移动结构设计中，这类脚轮是兼顾移动灵活性与驻停稳定性的核心部件，尤其是在需要频繁调整设备位置、同时要求作业时设备无位移的场景下，全锁制动结构的设计能同时锁定轮体转动与支架回转，避免设备在受力时出现偏移或溜动。

　　从结构设计来看，这款脚轮采用回转式安装支架，支架主体为冲压成型的金属结构，回转部位采用适配的回转接头结构，可实现360度水平方向转动，转向时阻力均匀，不会出现卡滞或偏摆问题。轮体采用灰色弹性材质，这类材质的轮面具备一定的缓冲能力，在经过车间地面的焊缝、微小凸起或接缝时，能有效降低震动传递，减少设备内部精密部件受震动影响的概率，同时弹性材质对环氧地坪、瓷砖等常见工业地面的磨损更小，不会留下硬质轮体常见的压痕或划痕。

　　全锁制动器的结构集成在支架与轮体的衔接位置，制动踏板触发后，制动块会同时抵紧轮面与回转支架的定位结构，相比仅锁定轮体转动的单刹结构，全锁设计能避免设备停驻时支架受侧向力出现转向滑动，在有轻微坡度的地面、或者设备受侧向推力的场景下，驻停可靠性更高。安装端采用标准的四孔法兰安装板，安装孔位的间距与孔径符合通用脚轮的安装尺寸规范，在做设备结构设计时，可直接匹配通用的安装底板尺寸，无需额外定制转接结构，能缩短选型与结构适配的周期。

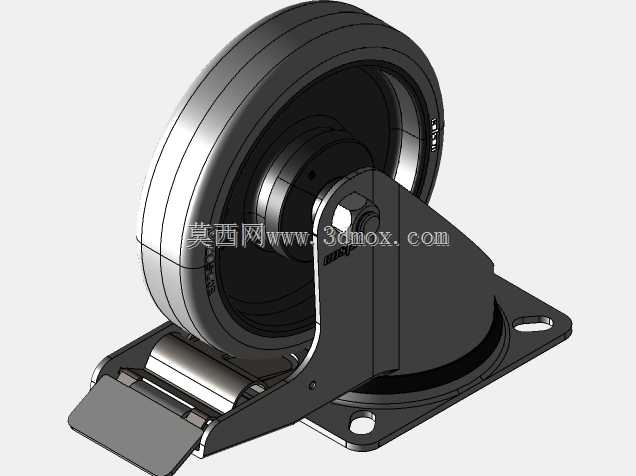

　　建模过程中对轮体的曲面弧度、支架的折弯圆角、制动结构的联动间隙都做了还原，轮面的防滑纹理、支架的安装孔倒角、回转部位的装配间隙都符合实际加工的尺寸公差要求，可直接用于设备的移动机构装配干涉校验、移动状态的运动仿真，也能作为同规格脚轮选型时的结构参考，帮助设计人员提前确认安装边界、转动时的空间预留尺寸，避免后期装配时出现支架转动与设备底部结构干涉的问题。在实际选型应用中，这类弹性面脚轮相比硬质尼龙轮，噪音控制表现更好，适合对作业环境噪音有一定要求的车间或商用场景，同时200kg的单轮负载能力，在四轮配置的设备上可满足总重600kg以内的设备移动需求，覆盖多数轻型工业设备、商用展示设备、移动作业平台的使用要求。
