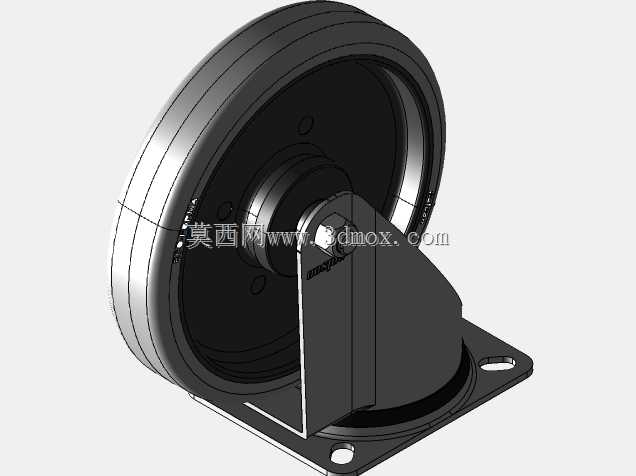

200mm直径重载定向脚轮结构设计

　　这款定向脚轮的设计，核心面向工业场景中重载工位器具、重型货架、固定式工装平台的移动支撑需求，在车间物料转运、设备工位调整、仓储重型货位布置等场景中，能够承担225kg的单轮额定载荷，适配多数中型工业装备的移动支撑需求。从结构设计逻辑来看，轮体采用弹性PE材质，在兼顾耐磨性能的同时，能够缓冲车间地面的微小凸起、接缝带来的振动，避免移动过程中因硬接触产生的噪音与轮体损伤，轮面的圆弧过渡设计也能降低转向（搭配转向支架时）与直行过程中的滚动阻力，在环氧地坪、水泥地面等常见工业地面都能保持稳定的行走状态。安装端采用标准方形法兰安装板，板上预留的两个安装孔位匹配常见的工业设备底部安装螺孔规格，安装时无需额外加工转接板，

　　直接通过螺栓紧固即可完成装配，安装板与轮架之间采用刚性铆接结构，定向款的支架没有回转结构，能够保证直行过程中的行走稳定性，不会出现偏摆、晃动感，适合需要固定行走轨迹的工装设备使用。轮体直径设定为200mm，这个尺寸的轮体越障能力相比小直径脚轮有明显提升，能够轻松越过车间地面常见的5mm以内的电缆沟盖板接缝、地面沉降小台阶，不会出现卡滞问题；轮架采用加厚钢板冲压成型，折弯处做了圆角过渡避免应力集中，轮轴部位采用衬套配合，减少轮体转动过程中的径向窜动，长期使用也不会出现轮体松旷的问题。在建模过程中，轮体的曲面弧度、支架的折弯角度、安装孔的位置度都做了精准的公差匹配，各个零件之间的装配间隙符合五金件的实际生产公差要求，既可以作为设备选型时的三维装配参考，也能作为脚轮类产品结构设计的参照样本，帮助设计人员快速完成设备底部行走机构的布局校核，避免选型时出现安装尺寸不匹配、载荷能力不足的问题。
