125mm固定型灰色弹性橡胶脚轮结构

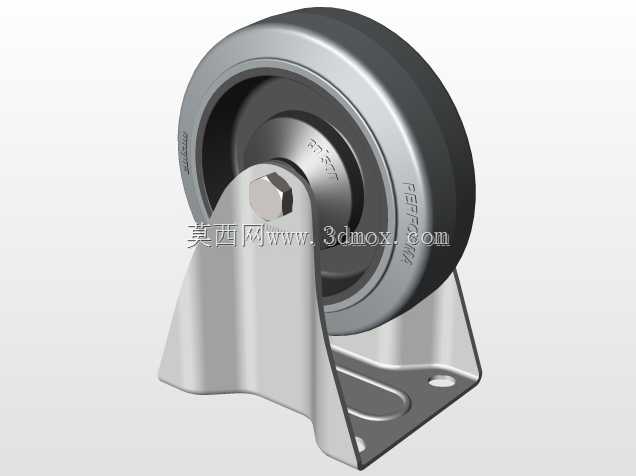

　　这款定向脚轮的轮体直径为125mm，单轮额定承载能力可达150kg，轮面采用灰色弹性橡胶材质，适配COLSON GREY材质标准，安装形式为固定式定向结构，主要用于各类工业设备、仓储周转车、轻型工装架、商用展示设备的底部移动支撑场景。在实际工业应用中，这类固定脚轮常搭配同规格万向脚轮组合使用，一般在设备底部四角布置两个定向轮加两个万向轮，既可以保证设备推行过程中的直线行进稳定性，避免推行时出现方向偏移、蛇形摆动的问题，也能配合万向轮完成小范围的转向调整，适配车间内部短距离转运、工位间物料周转、商用设备定点移位等多种作业需求。从结构设计层面来看，这款脚轮采用分体式装配结构，轮芯为硬质金属材质，外层橡胶轮面通过硫化工艺与轮芯牢固结合，

　　既保证了轮体的整体结构强度，也能依托橡胶材质的弹性特性，在行进过程中吸收地面不平整带来的微小震动，降低推行时的噪音，同时不会对环氧地坪、瓷砖地面等常见车间地面造成刮擦损伤。支架部分采用冲压成型的金属板材制作，表面做了防锈处理，安装底板为方形平板结构，预留了标准安装孔位，安装时只需通过螺栓将底板与设备底部的安装面锁紧即可完成固定，不需要额外加工复杂的连接结构，安装边界清晰，适配市面上多数常规设备的脚轮安装位尺寸。轮体与支架之间通过中心螺栓加轴承的结构连接，转动部位的阻尼设置合理，既不会出现轮体卡滞、转动不畅的问题，也不会因间隙过大导致轮体晃动，在150kg的额定负载下，轮体转动顺滑，长期使用也不容易出现轮面偏磨、支架变形的问题。

　　在三维建模过程中，这类脚轮的建模需要重点关注支架的折弯角度、安装孔的位置度、轮体与支架的装配间隙，避免出现干涉问题，同时要还原橡胶轮面的细节特征、支架表面的冲压加强筋结构，保证模型装配后与实物的结构一致性，方便设计人员在做设备整体布局时直接调用，准确核算设备底部的安装空间、离地高度，避免后期实物装配时出现尺寸不匹配的问题。这类固定脚轮相比万向轮结构更简单，故障率更低，在不需要频繁转向的直行转运场景下，使用寿命比同规格万向轮更长，维护成本也更低，橡胶轮面的材质特性也让它适配更多不同材质的地面场景，不管是车间的水泥地面、环氧地坪，还是商用场所的瓷砖、木地板地面，都能稳定使用，不会留下轮印或者刮痕。
