带全锁制动100mm蓝色弹性橡胶万向脚轮

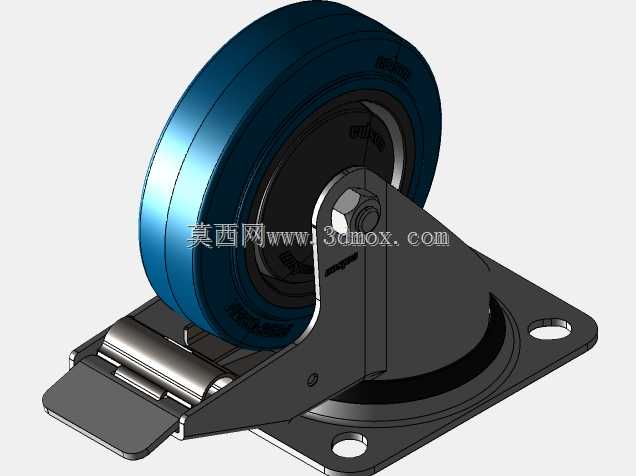

　　这款脚轮的三维结构完整还原了带全锁止功能的万向脚轮实际形态，轮体采用蓝色弹性橡胶材质，轮径为100mm，单轮额定负载能力可达150kg，适配COLSON BLUE系列轮面性能标准，可满足多数工业场景下的移动承载需求。从实际应用场景来看，这类脚轮常被用于工业推车、设备机架、移动工作台、仓储周转车、轻型自动化设备移动底座等需要频繁移位同时需要可靠驻停的场合，弹性橡胶轮面在环氧地坪、水泥地面、瓷砖地面等常见工业地面滚动时，能有效缓冲路面颠簸带来的震动，减少移动过程中产生的噪音，同时不会对地面造成硬轮常见的压痕与刮损。

　　结构设计上，这款脚轮采用顶部方形法兰安装结构，安装板预留四个对称的螺栓安装孔，安装时可通过螺栓直接固定在设备底部的安装平面上，安装边界清晰，适配多数标准设备底部的安装孔位设计，不需要额外做安装位的定制修改。转向部分采用回转支承结构，可实现360度水平方向自由旋转，转向阻力小，推行过程中转向顺滑无卡滞，即使在重载状态下也能轻松调整行进方向。附带的全锁制动结构可同时锁定轮体转动与支架转向，踩下制动踏板后，金属制动块会紧密贴合轮面同时卡止转向回转结构，确保脚轮既不会滚动也不会发生转向偏移，在有坡度的地面或者设备需要固定工位作业时，能提供可靠的驻停稳定性，避免设备出现意外滑移。

　　建模过程中完整还原了各部件的装配关系，包括金属支架的折弯结构、轮体的轴承安装位、制动踏板的铰接结构、安装板的冲压成型细节，各部件之间的配合间隙符合实际生产的公差要求，可直接用于设备选型阶段的装配干涉校验，也可作为脚轮类产品结构设计的参考样本，帮助设计人员快速完成移动类设备的底部行走机构选型与布局设计，减少重复建模的工作量，同时能直观验证脚轮安装后与设备底部其他结构的空间干涉情况，提前规避实际装配时可能出现的结构冲突问题。轮面的弹性橡胶材质在建模时也做了对应的结构体现，轮芯采用硬质支撑结构，外层橡胶层的厚度符合实际产品的尺寸比例，兼顾承载能力与缓冲减震性能，金属支架部分采用加厚钢板冲压成型，焊接位置的结构强度满足额定负载下的受力要求，长期重载使用也不会出现支架变形、断裂的问题。
