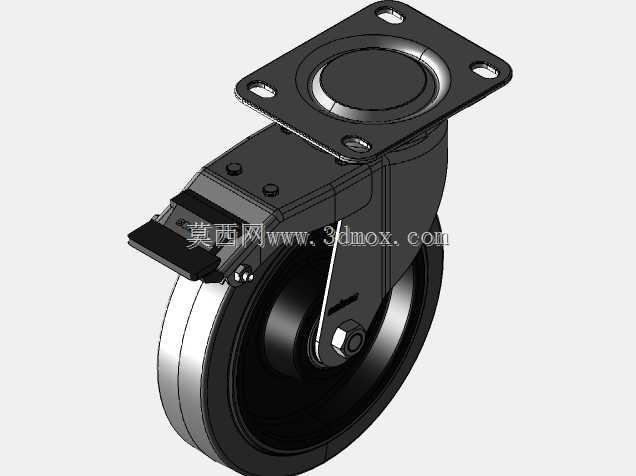

带全锁制动125mm万向脚轮结构设计

　　这款带全锁制动结构的万向脚轮，在工业物料转运、商用设备移动场景中有着极高的适配性，常见于车间周转车、重型工具柜、工业设备移动底座、仓储物流台车等需要频繁移位同时要求驻停稳定的载体上。从结构设计逻辑来看，顶部采用方形四孔安装法兰，安装孔位对称分布，适配市面多数标准设备底座的安装孔距，安装时通过螺栓穿过法兰孔与设备底座锁紧，法兰盘与回转支架之间采用精密滚珠轴承回转结构，转动阻尼均匀，在满载状态下也能实现360度灵活转向，不会出现卡滞、偏转异响的问题，回转结构自带密封防尘设计，可阻挡车间粉尘、碎屑进入回转摩擦副，延长结构使用寿命。轮体部分采用灰色高弹橡胶作为踏面材质，聚氨酯材质作为轮毂核心，踏面邵氏硬度控制在65SHA区间，

　　既保证了滚动过程中的减震性能，在环氧地坪、水泥地面、瓷砖地面等不同工况地面滚动时不会划伤地面，同时聚氨酯轮毂的结构强度足够支撑额定负载，轮体内部同样配置滚珠轴承，滚动阻力小，推行过程省力，长时间使用也不会出现轮体偏心晃动的问题。集成的全锁制动踏板结构，踩下后可同时锁止轮体滚动与支架回转两个自由度，驻停时不会出现溜车、支架自行偏转的问题，制动踏板的踩踏行程经过优化，操作人员脚踩即可完成锁止与解锁操作，不需要额外借助工具，踏板边缘做了圆弧过渡处理，避免踩踏时刮损工鞋。从安装边界来看，这款脚轮安装法兰的平面度控制在合理公差范围内，安装后支架与设备底座之间不会出现间隙，轮体回转半径经过核算，安装后不会与设备底部的突出结构产生运动干涉，

　　轮体宽度与支架间隙匹配合理，滚动过程中不会出现轮体蹭支架的问题。整体支架采用加厚钢板冲压成型后做表面防锈处理，结构抗冲击性能强，在经过车间地面的焊缝、小高度障碍物时，支架不会出现变形开裂的问题，适配多数中重载移动设备的移位与驻停需求，在结构建模过程中，各部件的配合公差、运动间隙都经过严谨校核，可直接用于设备选型参考、脚轮结构优化设计的参照依据。
