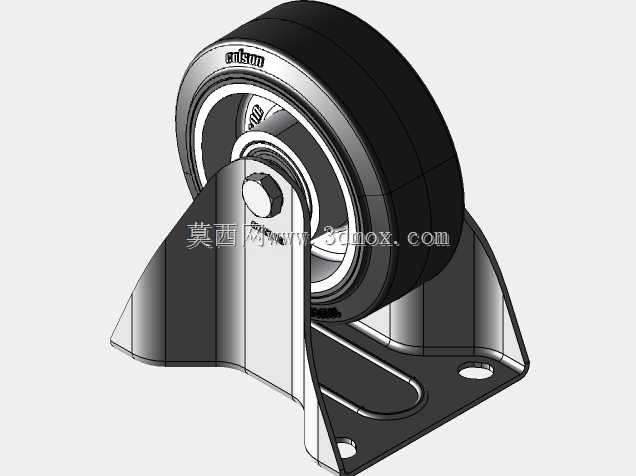

100mm固定型铝芯橡胶重载脚轮结构

　　这款固定型脚轮的轮体直径为100mm，额定负载能力可达150kg，适配多数中载工况下的工业设备移位需求，常见于车间周转工装、固定式设备支撑底座、仓储货架、中小型自动化设备机架的底部安装场景，区别于万向脚轮的转向功能，该款固定结构仅可沿直线方向行进，适合对设备移动方向有明确约束、不需要随意转向的工位布局，能避免设备受外力偏移走位，保障工位定位精度。轮体采用铝轮毂搭配黑色天然橡胶胎面的复合结构，铝制轮毂的刚性足够支撑额定负载下的轮体不变形，相比全塑料轮毂抗冲击性更强，遇到车间地面的焊缝、小颗粒杂物碾压时不会出现轮毂开裂的问题；天然橡胶胎面的邵氏硬度控制在65-67SH'A区间，软硬程度兼顾了滚动阻力与地面适配性，在环氧地坪、

　　水泥地面、钢板地面上滚动时不会产生过大噪音，也不会划伤平整的车间地坪，同时橡胶材质的抓地力足够，设备推移过程中不会出现打滑空转的情况。安装支架采用钢板冲压成型后做表面防锈处理，折弯结构经过受力优化，固定安装面预留两个标准安装孔位，安装时可直接通过螺栓与设备底座锁紧，支架与轮体的连接部位内置滚动轴承，转动时的摩擦阻力小，推移设备时不需要施加过大的推力，长期使用也不会出现轮体卡滞的问题。设计过程中优先考虑了固定脚轮的受力传递路径，载荷从设备底座传递到安装支架后，直接通过轮轴传递到轮体中心，避免支架悬臂部位出现应力集中，支架的折弯弧度做了圆角过渡，消除冲压应力集中点，在额定负载下长期使用不会出现支架变形、开焊的问题。

　　轮体的橡胶胎面与铝轮毂之间采用压合工艺固定，不会出现胎面与轮毂脱层分离的情况，适配车间日常使用中的频繁推移需求，不需要频繁更换轮体配件。安装边界上，该脚轮的整体安装高度、安装孔位间距符合通用工业脚轮的安装尺寸规范，可直接替换同规格的其他固定脚轮，不需要对设备底座做额外的打孔改造，降低设备维护时的配件替换成本。固定方向的结构设计也让设备在停靠时不会出现随意滑动的情况，配合刹车脚轮使用时，可实现设备的稳定停靠，满足生产车间对设备定位的基础要求。
